MGB-H-AA1A6-L-111839 (Order no. 111839)

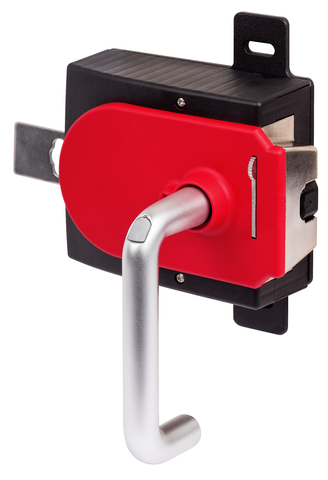

핸들 모듈 MGB-H... 자동으로 연장되는 잠금 기계 장치 탑재

  • 지능형 볼트 텅
  • 접이형 잠금 매커니즘
  • 제2 자동 연장 잠금 매커니즘
  • 도어 핸들
  • 마운팅 플레이트
MGB-H-AA1A6-L-111839 (Order no. 111839)

Description

볼트 텅

볼트 텅이 평가 모듈에 삽입되는 즉시 트랜스폰더가 항상 이 텅을 안전하게 감지합니다.

잠금 매커니즘(자동 연장 및 펼침)

장비에서 청소 및 서비스 작업을 하기 위해 최대 3개의 자물쇠를 사용하여 볼트 텅을 잠글 수 있습니다.

잠금 매커니즘은 자동으로 핸들의 구동으로 연장되고 안전한 상태에서 핸들이 작동하는 것을 방지합니다. 또한 접이형 잠금 매커니즘을 사용할 수 있습니다.

도어 핸들

MGB에는 90° 단계로 돌릴 수 있는 견고한 도어 핸들이 있어 어떠한 설치에도 적합하게 조절할 수 있습니다. 좌측 또는 우측에 경첩이 부착된 도어의 경우, 구동 방향을 아주 쉽게 변경할 수 있습니다.

도어 노브

도어 핸들 대신 도어 노브를 도어 모듈에 장착할 수 있습니다.

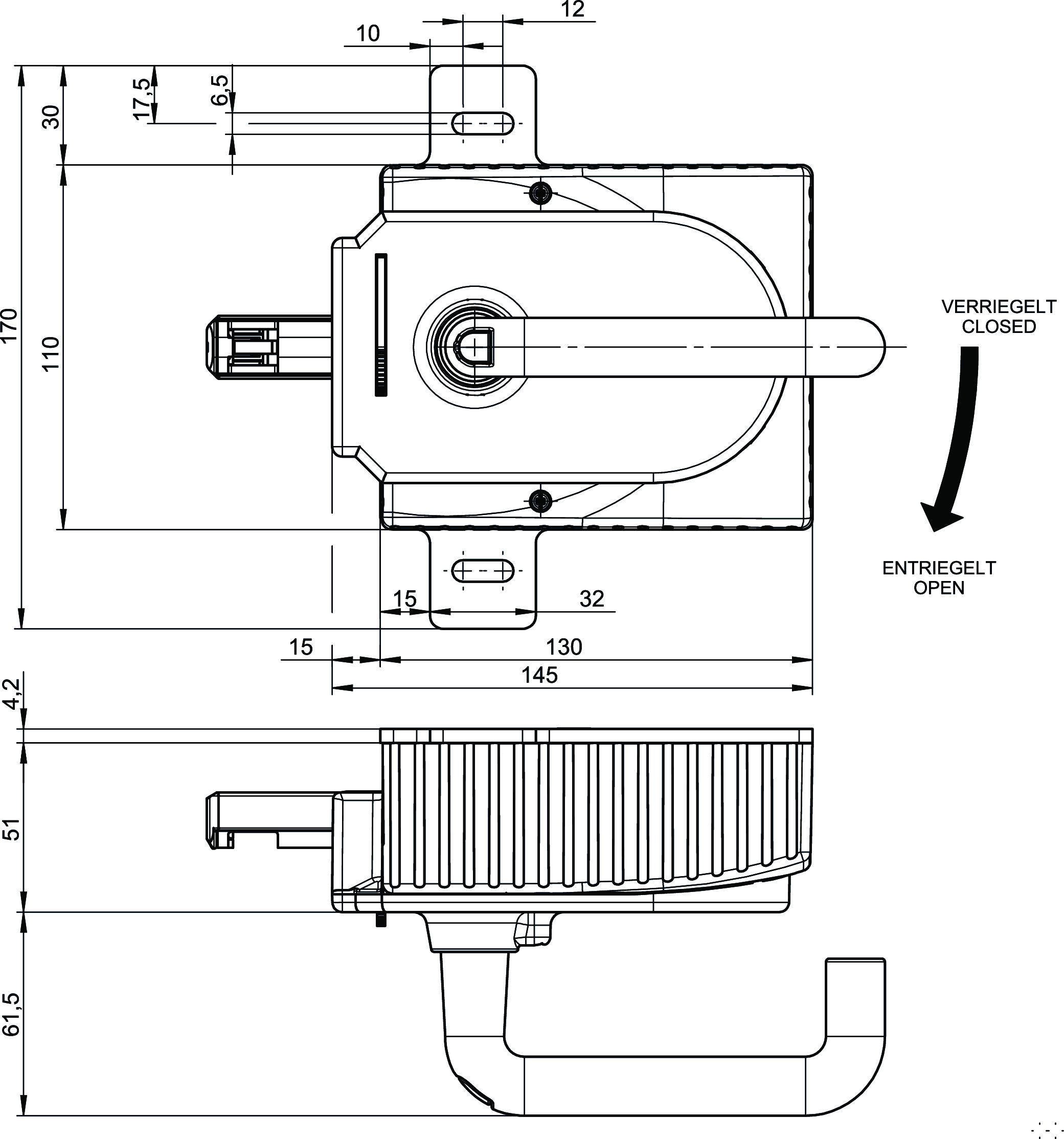

치수도
치수도
치수도
치수도
치수도
치수도

치수 도면

치수 도면

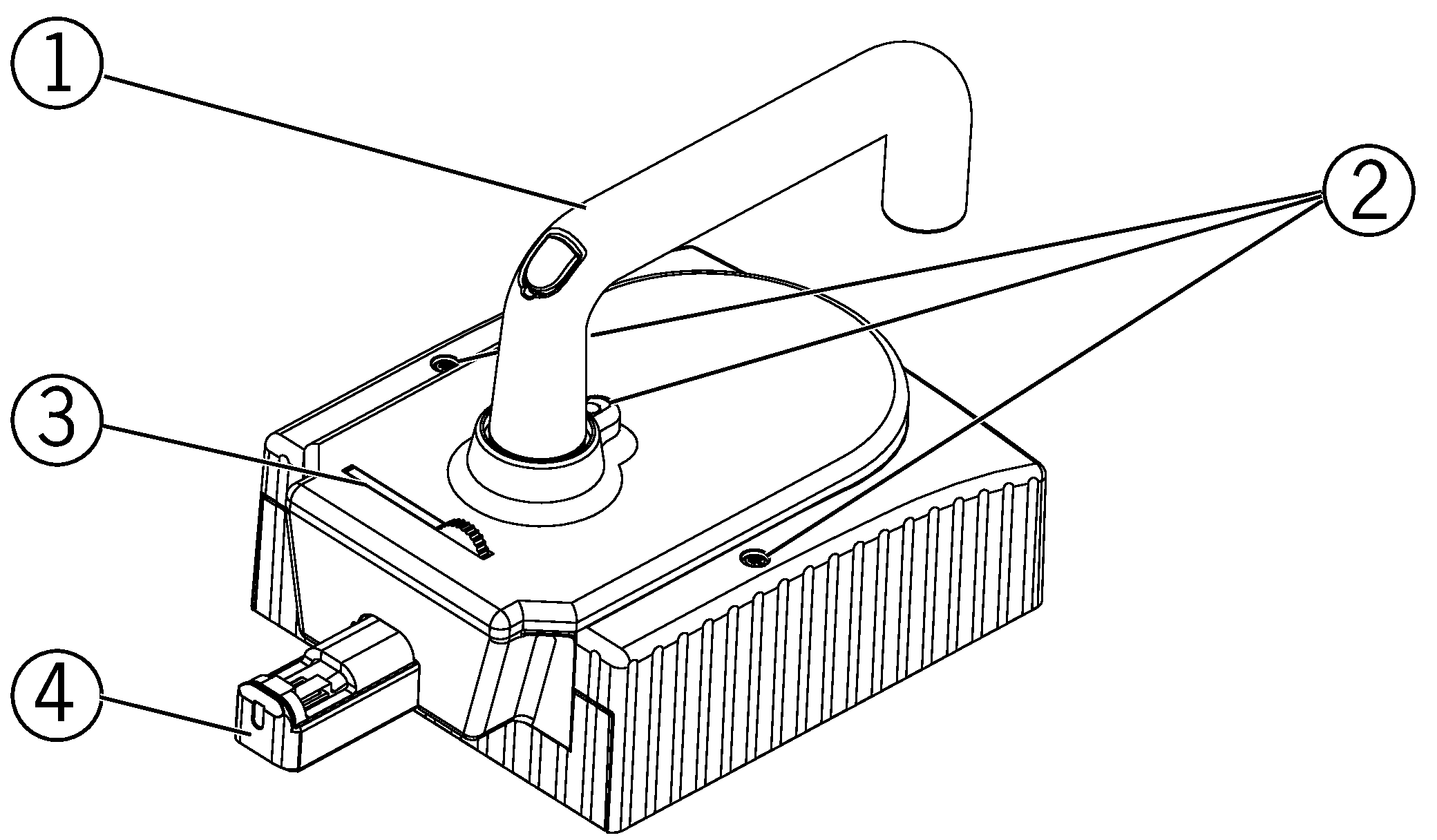

1도어 핸들
2하우징 커버 및 핸들 조정용 잠금 핀
3잠금 매커니즘
4볼트 텅

치수 도면

치수 도면

치수 도면

치수 도면

Technical data

승인

DGUV_MGB1_ET 25017_ET 25018

기계적 가치 및 환경

설치 방향 도어 경첩 DIN 좌측
보관 온도 -25 ... 70 °C
보호 등급 IP65
주변 온도 -20 ... 55 °C
재질
하우징 섬유유리 강화 플라스틱, 니켈 도금 다이캐스트 아연, 스테인리스 스틸

기타

제품 버전 번호 V3.0.0
추가 기능 마운팅 플레이트 및 자동 잠금 기계 장치 장착

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 111839
Item designation MGB-H-AA1A6-L-111839
Gross weight 1,722kg
Global Trade Item Number (GTIN) 4047048006775
Customs tariff number 85389099990
ECLASS 27-27-24-04 Actuator for safety-related proximity switch
