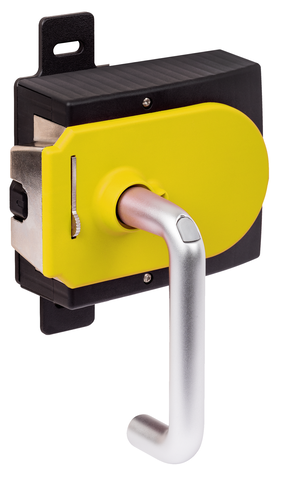

MGB-H-AA1A8-R-114465 (Order no. 114465)

핸들 모듈 MGB-H..., 노란색

  • 지능형 볼트 텅
  • 잠금 매커니즘
  • 도어 핸들
  • 마운팅 플레이트
MGB-H-AA1A8-R-114465 (Order no. 114465)

Description

볼트 텅

볼트 텅이 평가 모듈에 삽입되는 즉시 트랜스폰더가 항상 이 텅을 안전하게 감지합니다.

잠금 매커니즘

청소 및 서비스 작업을 위해 최대 3개의 로크를 사용하여 볼트 텅을 막을 수 있습니다.

도어 핸들

MGB에는 90° 단계로 돌릴 수 있는 견고한 도어 핸들이 있어 어떠한 설치에도 적합하게 조절할 수 있습니다. 좌측 또는 우측에 경첩을 단 도어 적합하게 구동 방향을 변경할 수 있습니다.

도어 노브

도어 핸들 대신 도어 노브를 도어 모듈에 장착할 수 있습니다.

치수도
치수도
치수도
치수도

치수 도면

치수 도면
1도어 핸들
2하우징 커버 및 핸들 조정용 잠금 핀
3잠금 매커니즘
4볼트 텅

치수 도면

치수 도면

Technical data

승인

DGUV_MGB1_ET 25017_ET 25018

기계적 가치 및 환경

설치 방향 도어 경첩 DIN 우측
보관 온도 -25 ... 70 °C
보호 등급 IP65
주변 온도 -20 ... 55 °C
재질
하우징 섬유유리 강화 플라스틱, 니켈 도금 다이캐스트 아연, 스테인리스 스틸

기타

제품 버전 번호 V3.0.0
추가 기능
노란색 커버 장착
마운팅 플레이트 장착

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 114465
Item designation MGB-H-AA1A8-R-114465
Gross weight 1,64kg
Customs tariff number 85389099990
ECLASS 27-27-24-04 Actuator for safety-related proximity switch
