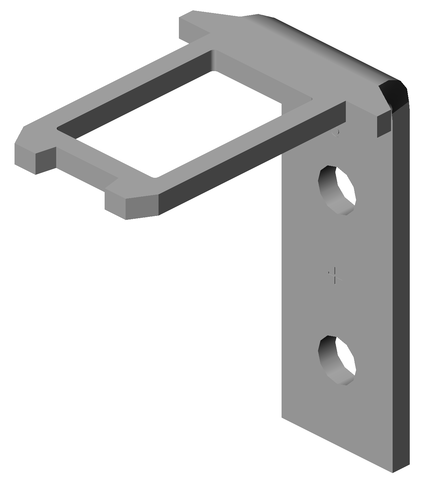

액추에이터 S, 곡형, 안전 스위치 SGA/SGP/STA/STP/STM용
- 액추에이터 하나당 두 개의 스테인리스 스틸제 안전 스크루
- 도어의 최소 반경 300mm
Description
주의 사항
S-.- SN 액추에이터를 삽입 깔대기와 연결하여 사용해서는 안 됩니다. S-...-LN 액추에이터를 삽입 깔대기용으로 사용해야 합니다.
곡형 액추에이터
최대 1500N의 장력에 적합.
스테인리스 스틸제 스크루
포함된 이 안전 스크루를 일반적인 공구를 사용하여 삽입할 수 있지만, 다시 제거할 수는 없습니다.

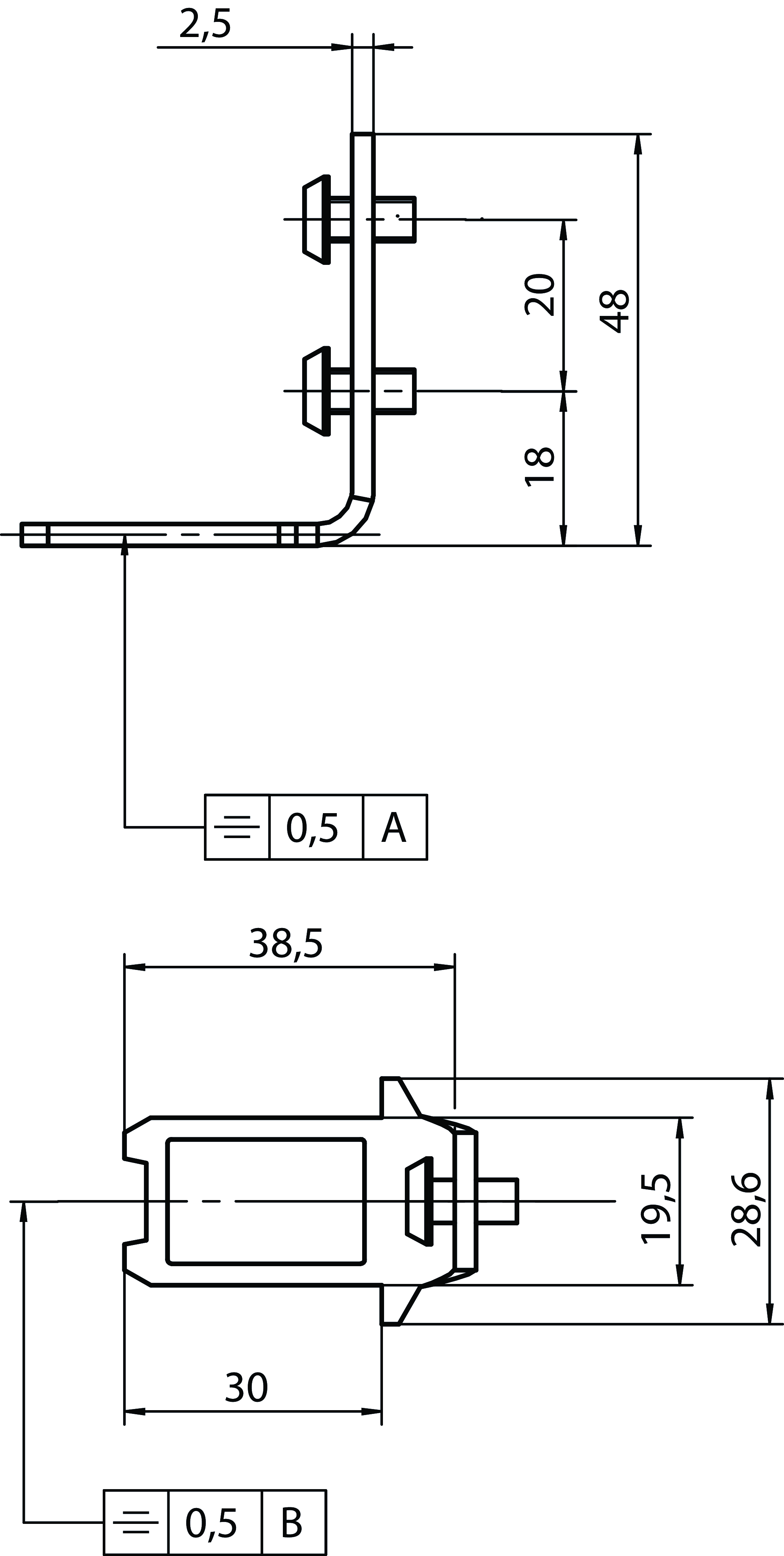

치수 도면
Technical data
기계적 가치 및 환경
| 보관 온도 | -25 ... 70 °C |
| 오버트래블 | max. 5 mm |
| 도어 반경 | min. 300 mm |
| 재질 | |
| 스크루 | 스테인리스 스틸 |
| 액추에이터 | 스테인리스 스틸 |
| 잠금력 Fmax | max. 1500 N 액추에이터에 의해 감소된 잠금력 |
기타
| C 번호 | |
| C2115 | TP 액추에이터의 설치 크기 |
| 삽입 깔대기의 유용성 | NO |
Downloads
영업 문서
Safety Switches with Metal Housing
Doc. no.
Version
Language
Size
Safety Switches with Metal Housing
Doc. no.
100369
Version
11-03/18
Language
Size
7,8 MB
Interrupteurs de sécurité avec boîtier métallique
Doc. no.
100676
Version
11-03/18
Language
Size
7,9 MB
Interruptores de seguridad con carcasa metálica
Doc. no.
104856
Version
11-03/18
Language
Size
14,0 MB
Sicherheitsschalter mit Metallgehäuse
Doc. no.
100319
Version
11-03/18
Language
Size
7,9 MB
金属壳体 的安全开关
Doc. no.
102453
Version
11-03/18
Language
Size
8,2 MB
Bezpečnostní spínače s kovovým pouzdrem
Doc. no.
121650
Version
11-03/18
Language
Size
7,8 MB
Safety Switches with Plastic Housing
Doc. no.
Version
Language
Size
Safety Switches with Plastic Housing
Doc. no.
096956
Version
11-03/18
Language
Size
6,5 MB
Interrupteurs de sécurité avec boîtier plastique
Doc. no.
100677
Version
11-03/18
Language
Size
6,6 MB
Interruptores de seguridad con carcasa plástica
Doc. no.
104855
Version
11-03/18
Language
Size
6,6 MB
Sicherheitsschalter mit Kunststoffgehäuse
Doc. no.
096955
Version
11-03/18
Language
Size
6,6 MB
塑料壳体 的安全开关
Doc. no.
116243
Version
11-03/18
Language
Size
6,1 MB
Bezpečnostní spínače s plastovým pouzdrem
Doc. no.
121649
Version
11-03/18
Language
Size
6,5 MB
CAD data
Ordering data
| Ordernumber | 115073 |
| Item designation | BETAETIGER-S-W-SN-C2115 |
| Gross weight | 0,029kg |
| Customs tariff number | 85389099990 |
| ECLASS | 27-27-26-06 Actuator for safety-related position switch |
