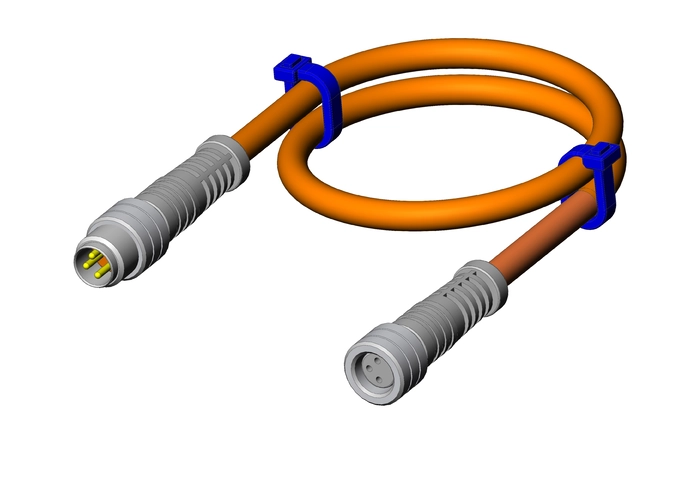

C-M08M03-02X025PU0,4-M08F03-115464 (Order no. 115464)

읽기 헤드용 익스텐션, 플러그 커넥터 M8 장착, 3-핀, 0.4m

  • M8 플러그 커넥터 부착 연장 케이블, 3-핀
  • 직선형 플러그 커넥터
  • PUR 케이블
  • 케이블 길이 0.4 m
C-M08M03-02X025PU0,4-M08F03-115464 (Order no. 115464)

Description

치수도
치수도

치수 도면

치수 도면
1케이블 커넥터 M8, 3-핀
2케이블 소켓 M8, 3-핀
3연결면에서 보았을 때의 단자 할당
4참고: 케이블의 차폐층을 소켓 및 플러그의 핀 4에 연결해야 합니다. 하우징이나 글랜드에 전기적으로 접촉하는 하는 것을 차폐해서는 안 됩니다.

Technical data

전기 연결 값

정격 전압
DC 60 V
케이블 차폐 예 (Cu 와이어, 약 85% 차폐, 핀 4에서 차폐)

기계적 가치 및 환경

전도체 단면적 0.25mm²
전도체의 수량 2
조임 토크 0.3 Nm
동적 굴곡 반경 10 x 케이블 직경
정적 굴곡 반경 5 x 케이블 직경
보관 온도 -40 ... 80 °C
케이블 타입 직선형
케이블 직경
어림값 4.8 mm
케이블 길이 0.4 m
외피 색 검은색
드래그 체인 적합성 예
케이블 주변 온도(동적) -25 ... 80 °C
케이블 주변 온도(정적) -40 ... 80 °C
재질
외피 PUR
연결부 1
연결 유형 플러그 커넥터 M8x1
연결 유형 암플러그
케이블 출구 직선형
핀의 수량 3
보호 등급 IP67
플러그 로크 자가잠금 스크루 연결부
재질
플러그 하우징 PA
연결부 2
연결 유형 플러그 커넥터 M8x1
연결 유형 수플러그
케이블 출구 직선형
핀의 수량 3
보호 등급 IP67
플러그 로크 자가잠금 스크루 연결부
재질
플러그 하우징 PA

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 115464
Item designation C-M08M03-02X025PU0,4-M08F03-115464
Gross weight 0,12kg
Customs tariff number 85444290900
ECLASS 27-06-03-04 Appliance cord (data cable)
