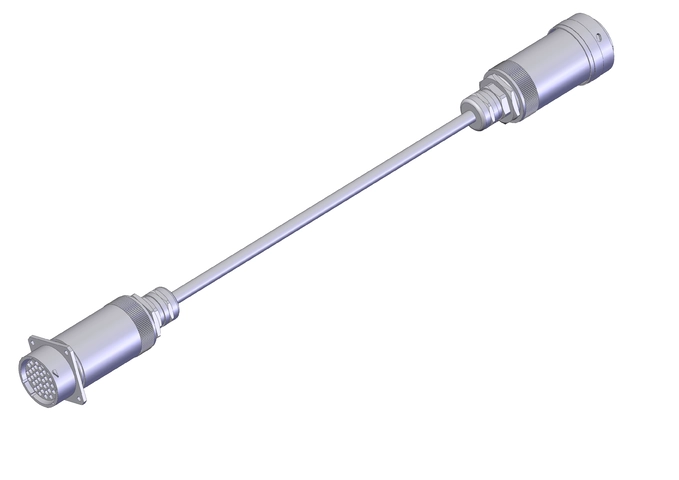

VERLAENGERUNGSLEITUNG 10M/35POL/MET (Order no. 115535)

휴대용 펜던트 스테이션 HBA/HBM용 확장 케이블, 직선형

  • 소켓 접점이 있는 플랜지 플러그 커넥터, 35-핀
  • 수접점이 있는 플러그 커넥터, 35-핀
  • 베이어닛 플러그 로크
  • PUR 케이블
  • 케이블 길이 10m, 직선형
VERLAENGERUNGSLEITUNG 10M/35POL/MET (Order no. 115535)

Description

치수도
치수도
도체 단면 보기
도체 단면 보기

치수 도면

치수 도면
1소켓 접점이 있는 플랜지 플러그 커넥터
2수접점이 있는 플러그 커넥터

연결 예시

연결 예시

Technical data

전기 연결 값

정격 전압 30 V
테스트 전압 0.5 kV

기계적 가치 및 환경

전도체 단면적 0.14mm²
전도체의 수량 35
동적 굴곡 반경 ≥ 15 x 케이블 직경
정적 굴곡 반경 ≥ 10 x 케이블 직경
보관 온도 -40 ... 80 °C
케이블 타입 직선형
케이블 직경 8 mm
케이블 길이 10 m
드래그 체인 적합성 NO
케이블 주변 온도(동적) -5 ... 70 °C
케이블 주변 온도(정적) -40 ... 80 °C
인터락
플랜지 플러그 커넥터/플러그 커넥터 베이오넷
재질
외피 PUR
연결부 1
연결 유형 플랜지 플러그 커넥터
연결 유형 암플러그
플러그 커넥터 명칭 UT00
케이블 출구 직선형
핀의 수량 35
보호 등급 IP67 (삽입된 상태에서)
플러그 로크 베이오넷
연결부 2
연결 유형 플러그 커넥터
연결 유형 수플러그
플러그 커넥터 명칭 UT06
케이블 출구 직선형
핀의 수량 35
보호 등급 IP67 (삽입된 상태에서)
플러그 로크 베이오넷

Downloads

Ordering data

Ordernumber 115535
Item designation VERLAENGERUNGSLEITUNG 10M/35POL/MET
Gross weight 1,555kg
Customs tariff number 85389099990
ECLASS 27-06-03-04 Appliance cord (data cable)
