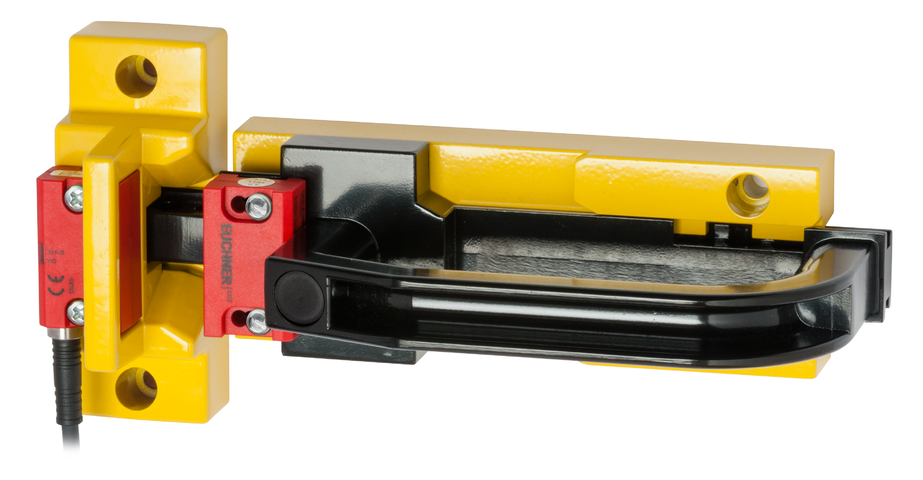

BTC-CES04-S-TH-20-X-121646 (Order no. 121646)

안전 스위치 CES-C04용 볼트

  • 스위치 CES-C04용 볼트
  • 알루미늄 볼트
  • 좌측 또는 우측에 경첩으로 연결된 도어용
  • 닫힌 위치에 있는 스프링 캐치
  • 약 7 mm의 도어 틈새에 적합
  • 안전 스위치용 보호 브래킷
BTC-CES04-S-TH-20-X-121646 (Order no. 121646)

Description

결합 옵션

안전 스위치 CES-...-C04-...

인도 품목

  • 볼트 부품

별도 주문

  • 안전 스위치

  • 액추에이터 CES-A-BBN-C04-115271

닫힌 위치에서 걸림

볼트가 닫힌 위치에서 걸려 볼트가 의도치 않게 열리는 것을 방지합니다. 볼 또는 스프링 디텐트 메카니즘은 스프링의 힘을 극복함으로써 열립니다.

도어 타입 및 도어 경첩

경첩형 및 슬라이딩 도어에 적합, 좌측 및 우측에서 경첩으로 연결된 도어에 적합, 도어 스톱을 장착한 경우 도어를 내측으로 열 수 없습니다.

보호 브래킷

접촉기는 스위치가 손상되지 않도록 보호합니다

잠금 바 내장

내장된 잠금 바를 이용하여, 예를 들어 자물쇠를 사용하여 볼트를 열린 위치에서 잠글 수 있습니다. 이를 통해 작업자가 위험 구역 내에 의도치 않게 갇히는 것을 방지할 수 있습니다.

치수도
치수도

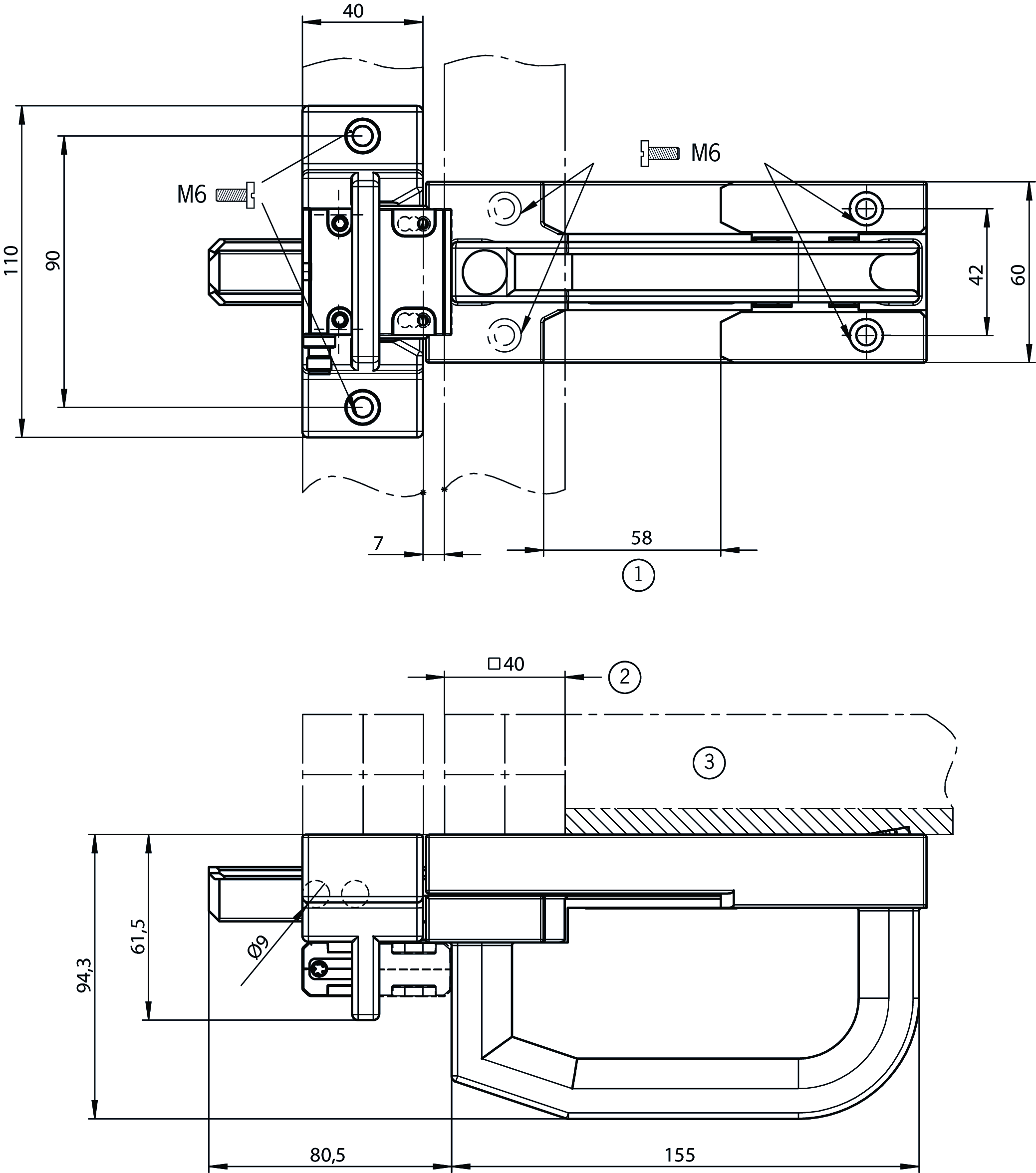

치수 도면

치수 도면
1개방
2안전 가드 프레임(40x40)
3우측에 경첩이 부착된 도어

Technical data

기계적 가치 및 환경

접근 방향 A 또는 C
장착할 수 있는 안전 스위치의 수량 1
탈출 릴리스 없음
보관 온도 -25 ... 70 °C
재질
기판 알루미늄
스위치 브래킷 알루미늄
가이드 스트립 알루미늄
핸들 알루미늄

기타

디텐트 매카니즘 전면에 클램핑 래치

Downloads

Single Documents

Doc. no.
Version
Language
Size
Doc. no. 2530033
Safety Information for Bolts
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. no. 2530033
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. no. 2530033
Informação de segurança referente ao trinco
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Informazioni sulla sicurezza per il chiavistello
Doc. no.
2530033
Version
04-03/24
Language
Size
0,1 MB
Doc. no. 2530033
Bezpečnostní informace pro petlice
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Tolózár biztonsági információi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Информация за безопасност за ригели
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sikkerhedsinformation for bolte
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Ohutusalane teave riivistuste kohta
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Turvallisuustietoja salvalle
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Πληροφορίες ασφαλείας για μάνδαλα
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sigurnosne informacije za brave
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Aizbīdņu drošības informācija
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Saugos informacija skląsčiui
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Veiligheidsinformatie voor grendels
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Sikkerhetsinformasjon for låser
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Säkerhetsinformation för regeln
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Varnostne informacije o zapahu
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Bezpečnostná informácia pre závory
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sürgüler için güvenlik bilgisi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Informații de siguranță privind zăvoarele
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB

Other Documents

Ordering data

Ordernumber 121646
Item designation BTC-CES04-S-TH-20-X-121646
Gross weight 1,173kg
Global Trade Item Number (GTIN) 4047048006911
Customs tariff number 83014090000
