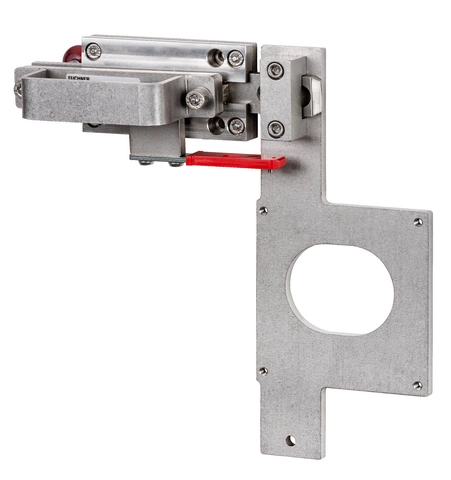

탈출 릴리스가 장착된 안전 스위치 TZ용의 탈출 릴리스가 장착된 볼트 TZ-CF
- 강철제 볼트
- 좌측에 경첩으로 연결된 도어용
- 탈출 릴리스
- 위험 구역에서 탈출하기 위한 레버
- 열린 위치에 있는 디텐트 노브
- 자물쇠로 열린 위치에서 잠글 수 있습니다
- 액추에이터 및 스위치 브래킷 포함됨
Description
이점
- 견고한 구조
- 스크루 연결부에 의해 표준 알루미늄제 프로파일과 장비의 커버에 쉽게 장착
- 추가적인 도어 핸들 불필요
특수 기능
- 디텐트 매커니즘이 있는 볼트
- 의도치 않게 닫히는 것을 방지하기 위해 볼트가 열린 위치에서 걸립니다.
치수 도면
| 1 | 보기 D |
| 1) | 디텐트 매커니즘이 있는 볼트. 개방 위치에서 체결합니다 (볼트가 예상치 못하게 폐쇄되는 것을 방지합니다) 디텐트 노브를 위로 당겨 잠금 해제. |
| 2 | 보기 B |
| 3 | 스톱 스크루 잠김 |
| 4 | 안전 스위치 TZ, 접근 방향 C |
| 5 | 좌측에 경첩이 부착된 도어 |
| 6 | 안전 가드 프레임(40x40) |
| 7 | 스위치용 탈출 릴리스가 구동할 때 액추에이터는 장력(예를 들어, 도어에 가해진 힘이나 볼트에 위치한 레버 당김)을 받지 않는 상태여야 합니다. |
Technical data
기계적 가치 및 환경
| 접근 방향 | C |
| 장착할 수 있는 안전 스위치의 수량 | 1 |
| 탈출 릴리스 | 예 |
| 보관 온도 | -25 ... 70 °C |
| 재질 | |
| 가이드 스트립 | 스테인리스 스틸 |
| 스위치 브래킷 | 스테인리스 스틸 |
| 기판 | 스테인리스 스틸 |
| 핸들 | 스테인리스 스틸 |
기타
| 디텐트 메카니즘 열린 위치 | 볼트 디텐트 기계 장치 |
Downloads
지침
Safety Information for Bolts
Doc. no.
Version
Language
Size
Safety Information for Bolts
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Informação de segurança referente ao trinco
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Informazioni sulla sicurezza per il chiavistello
Doc. no.
2530033
Version
04-03/24
Language
Size
0,1 MB
Bezpečnostní informace pro petlice
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Tolózár biztonsági információi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Информация за безопасност за ригели
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Sikkerhedsinformation for bolte
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Ohutusalane teave riivistuste kohta
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Turvallisuustietoja salvalle
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Πληροφορίες ασφαλείας για μάνδαλα
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Sigurnosne informacije za brave
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Aizbīdņu drošības informācija
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Saugos informacija skląsčiui
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Veiligheidsinformatie voor grendels
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Sikkerhetsinformasjon for låser
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Säkerhetsinformation för regeln
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Varnostne informacije o zapahu
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Bezpečnostná informácia pre závory
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Sürgüler için güvenlik bilgisi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Informații de siguranță privind zăvoarele
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Ordering data
| Ordernumber | 121716 |
| Item designation | RIEGEL TZ-CF-NIRO-C2392 |
| Gross weight | 2,83kg |
| Customs tariff number | 83014090000 |
