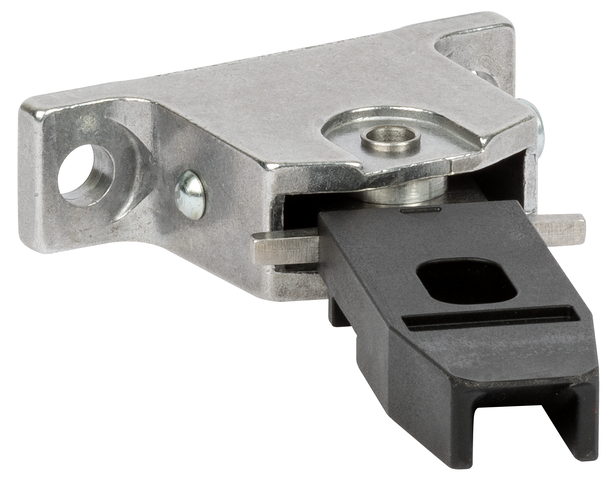

A-C-H-RR-LS-122672 (Order no. 122672)

안전 스위치 CTP/CTA용 경첩형 액추에이터

  • 우측에 경첩으로 연결된 도어용의 경첩으로 연결된 액추에이터
  • 2개의 안전 스크루 포함됨
A-C-H-RR-LS-122672 (Order no. 122672)

Description

경첩형 액추에이터

도어의 회전 반경의 작은 경우에는 경첩형 액추에이터를 사용해야 합니다. 액추어에이터가 스프링 동작으로 이동하므로 액추에이터가 액추에이터 헤드에서 걸림으로 인한 손상이 발생하지 않습니다. 가드의 이동에 따라 액추에이터를 좌측, 우측, 상단 또는 바닥에 설치할 것인지를 선택해야 합니다.

포함된 이 안전 스크루를 일반적인 공구를 사용하여 삽입할 수 있지만, 다시 제거할 수는 없습니다.

치수도
치수도
치수도
치수도

치수 도면

치수 도면

치수 도면

치수 도면

Technical data

승인

c_UL_us_E155795_3/11

전기 연결 값

전원장치 읽기 헤드를 통한 유도

기계적 가치 및 환경

보관 온도 -25 ... 70 °C
기계적 수명 1 x 10⁶
오버트래블 5 mm
보호 등급 IP67/IP69
주변 온도 -20 ... 55 °C
재질
장착 다이캐스트 알루미늄
캡슐화 섬유 강화 플라스틱제, 검은색
잠금력 Fmax 2600 N
잠금력 FZh 2000 N (Fzh = Fmax/1.3)

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 122672
Item designation A-C-H-RR-LS-122672
Gross weight 0,05kg
Customs tariff number 85389099990
ECLASS 27-27-24-04 Actuator for safety-related proximity switch
