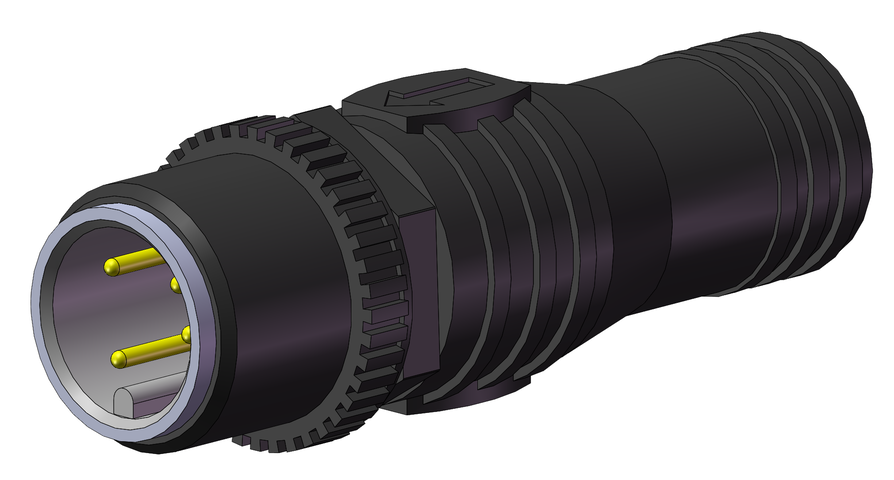

AC-SP-A1-SA-123340 (Order no. 123340)

스트래핑 플러그

  • 스트래핑 플러그
  • M12 수플러그, 4-핀
AC-SP-A1-SA-123340 (Order no. 123340)

Description

패시브 분배 모듈 AC-DP-04-SA-120861의 연결 X1-X4를 사용할 수 없는 경우, 스트래핑 플러그 AC-SP-A1-SA-123340를 사용하여 우회.

치수도
치수도
배선도
배선도

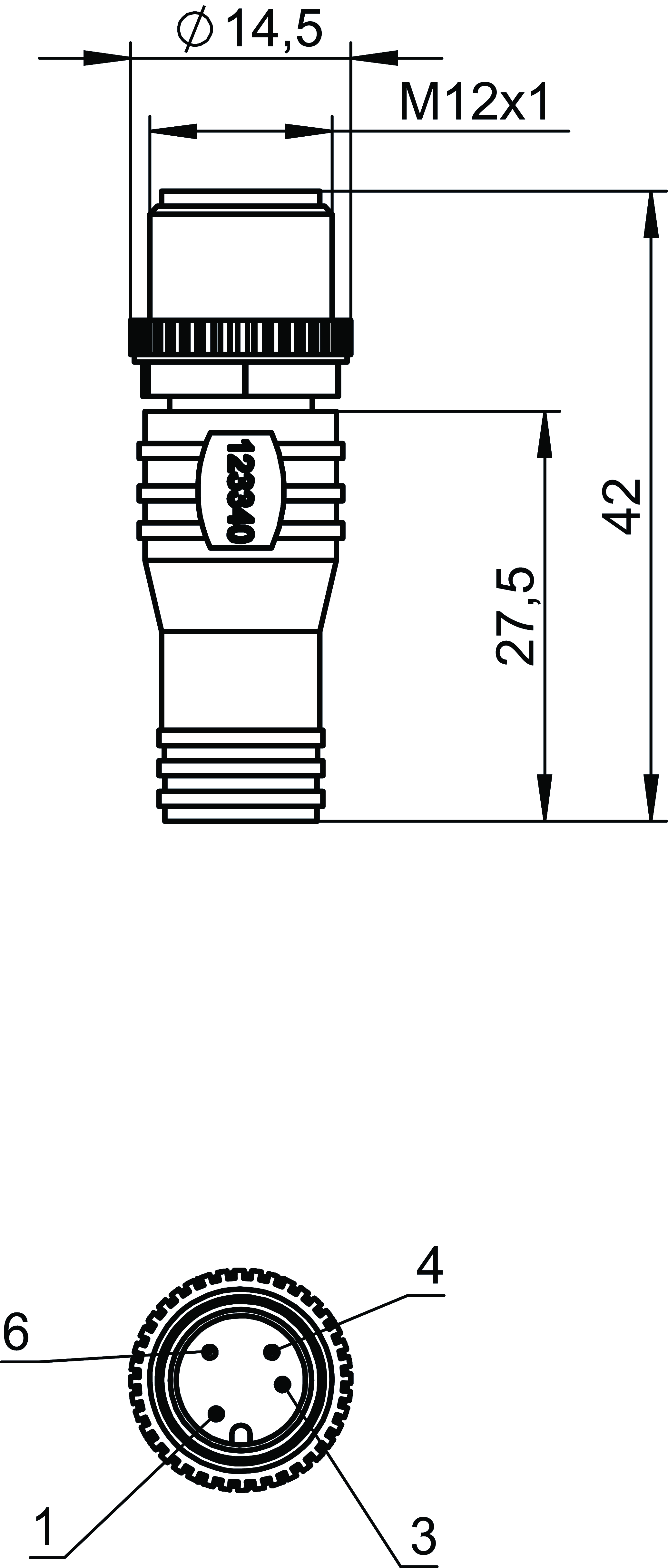

치수 도면

치수 도면

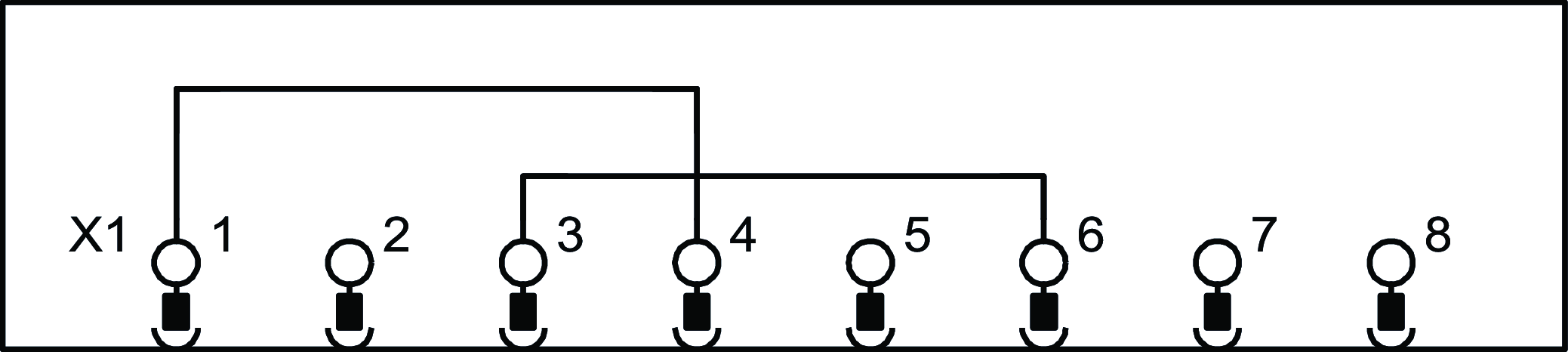

연결 예시

연결 예시

Technical data

전기 연결 값

정격 절연 전압 Ui 300 V
정격 전압 30 V
정격 임펄스 전압 Uimp 0.8 kV
접촉 저항 ≤5 mΩ
공칭 전류
40°C에서 2 A
EN 60664-1에 따른 오염 등급 3

기계적 가치 및 환경

연결 유형 플러그 커넥터 M12
연결 유형 수플러그
타입 사양 M12 EN 61076-2-101
보관 온도 -25 ... 80 °C
케이블 출구 직선형
핀의 수량 4 (8-핀 암플러그와 호환되는 연결부)
보호 등급 IP65/IP67 (짝을 이루는 관련 구성품을 사용하여, 단단히 조인 상태에서만)
플러그 로크 스크루 단자
삽입 주기 100
주변 온도 -25 ... 80 °C
재질
접점 캐리어 커플링 TPU GF, 자소성
접점 캐리어 플러그 TPU, 자소성
플러그 로크 CuZn, 니켈 도금
접점 CuZn, 니켈 및 금 도금
플러그 하우징 TPU, 자소성

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 123340
Item designation AC-SP-A1-SA-123340
Gross weight 0,018kg
Customs tariff number 85389099990
