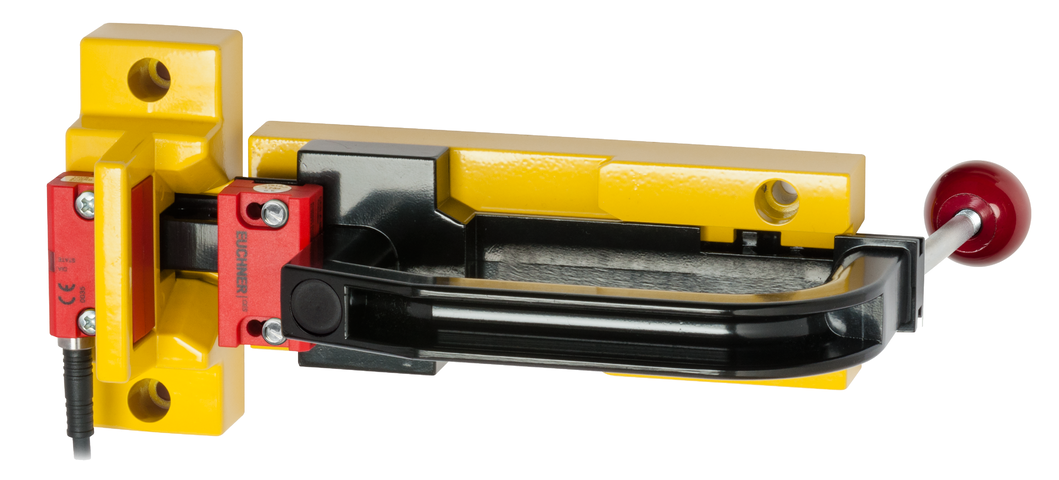

탈출 릴리스가 있는 볼트, 안전 스위치 CES-C04용
- 스위치 CES-C04용 볼트
- 알루미늄 볼트
- 좌측 또는 우측에 경첩으로 연결된 도어용
- 핸드 레버가 있는 볼트
- 열린 위치에 있는 디텐트 노브
- 닫힌 위치에 있는 스프링 캐치
- 약 7 mm의 도어 틈새에 적합
- 안전 스위치용 보호 브래킷
Description
결합 옵션
안전 스위치 CES-...-C04-...
인도 품목
- 볼트 부품
별도로 주문해야 함:
- 안전 스위치
- 액추에이터 CES-A-BBN-C04-115271
열린 위치에서 걸림
열린 위치에서의 디텐트 메카니즘 열린 위치에서의 디텐트 메카니즘은 작업자가 장비 내부에 갇히는 것을 방지하기 위해 고안된 기능입니다. 볼트 슬라이드가 디텐트 위치에서 걸려 있습니다. 디텐트 노브를 눌러 잠금 해제.
탈출 릴리스
탈출 릴리스 기능이 있는 볼트는 볼트가 가드 내부에서 열리도록 하는 탈출 레버라는 특징을 가지고 있습니다.
닫힌 위치에서 걸림
볼트가 닫힌 위치에서 걸려 볼트가 의도치 않게 열리는 것을 방지합니다. 볼 또는 스프링 디텐트 메카니즘은 스프링의 힘을 극복함으로써 열립니다.
도어 타입 및 도어 경첩
경첩형 및 슬라이딩 도어에 적합, 좌측 및 우측에서 경첩으로 연결된 도어에 적합, 도어 스톱을 장착한 경우 도어를 내측으로 열 수 없습니다.
보호 브래킷
접촉기는 스위치가 손상되지 않도록 보호합니다
잠금 바 내장
내장된 잠금 바를 이용하여, 예를 들어 자물쇠를 사용하여 볼트를 열린 위치에서 잠글 수 있습니다. 이를 통해 작업자가 위험 구역 내에 의도치 않게 갇히는 것을 방지할 수 있습니다.

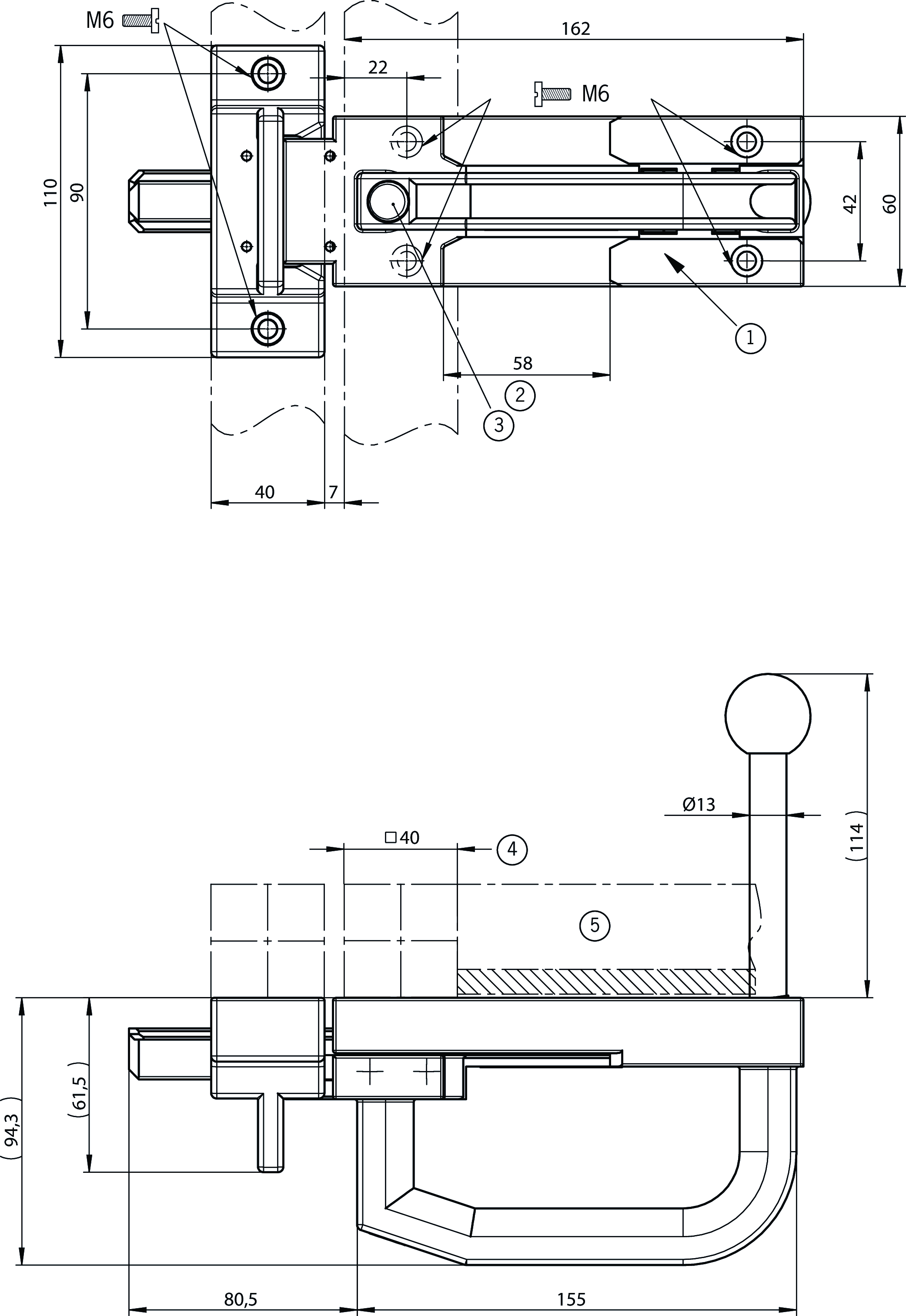

치수 도면
| 1 | 참고: 볼트는 대칭형 디자인이기 때문에 우측 및 좌측에 경첩으로 연결된 도어에 사용할 수 있습니다. |
| 2 | 개방 |
| 3 | 의도치 않게 닫히는 것을 방지하기 위해 볼트가 열린 위치에서 걸립니다. 노브를 눌러 잠금 해제. |
| 4 | 안전 가드 프레임(40x40) |
| 5 | 우측에 경첩이 부착된 도어 |
Technical data
기계적 가치 및 환경
| 접근 방향 | A 또는 C |
| 장착할 수 있는 안전 스위치의 수량 | 1 |
| 탈출 릴리스 | 예 |
| 보관 온도 | -25 ... 70 °C |
| 재질 | |
| 기판 | 알루미늄 |
| 스위치 브래킷 | 알루미늄 |
| 가이드 스트립 | 알루미늄 |
| 핸들 | 알루미늄 |
기타
| 디텐트 메카니즘 닫힌 위치 | 클램핑 래치 |
| 디텐트 메카니즘 열린 위치 | 볼트 디텐트 기계 장치 |
Accessories
Downloads
Single Documents
지침
Safety Information for Bolts
Doc. no.
Version
Language
Size
Safety Information for Bolts
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Informação de segurança referente ao trinco
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Informazioni sulla sicurezza per il chiavistello
Doc. no.
2530033
Version
04-03/24
Language
Size
0,1 MB
Bezpečnostní informace pro petlice
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Tolózár biztonsági információi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Информация за безопасност за ригели
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Sikkerhedsinformation for bolte
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Ohutusalane teave riivistuste kohta
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Turvallisuustietoja salvalle
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Πληροφορίες ασφαλείας για μάνδαλα
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Sigurnosne informacije za brave
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Aizbīdņu drošības informācija
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Saugos informacija skląsčiui
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Veiligheidsinformatie voor grendels
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Sikkerhetsinformasjon for låser
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Säkerhetsinformation för regeln
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Varnostne informacije o zapahu
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Bezpečnostná informácia pre závory
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Sürgüler için güvenlik bilgisi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Informații de siguranță privind zăvoarele
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Other Documents
Ordering data
| Ordernumber | 123583 |
| Item designation | BTC-CES04-S-TH-21-F-123583 |
| Gross weight | 1,212kg |
| Global Trade Item Number (GTIN) | 4047048006935 |
| Customs tariff number | 83014090000 |
