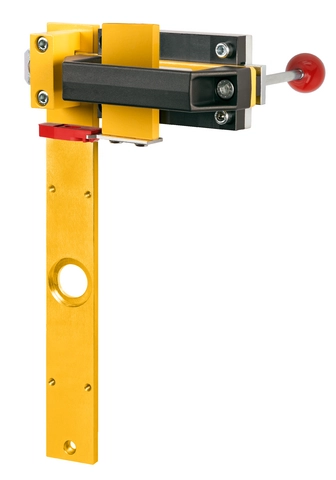

RIEGEL CTP-ACF-123655 (Order no. 123655)

안전 스위치 CTP 및 CTA용의 탈출 릴리스 장착 볼트

  • 강철제 볼트
  • 위험 구역에서 탈출하기 위한 레버
  • 우측 및 좌측에 경첩으로 연결된 도어용
  • 열린 위치에 있는 디텐트 노브
  • 자물쇠로 열린 위치에서 잠글 수 있습니다
  • 액추에이터 포함됨
RIEGEL CTP-ACF-123655 (Order no. 123655)

Description

이점

  • 견고한 구조
  • 스크루 연결부에 의해 표준 알루미늄제 프로파일과 장비의 커버에 쉽게 장착
  • 쉽게 인식할 수 있도록 선명한 노란색
  • 추가적인 도어 핸들 불필요

특수 기능

  • 디텐트 매커니즘이 있는 볼트: 볼트가 의도치 않게 닫히는 것을 방지하기 위해 그 볼트는 열린 위치에서 걸립니다.

비고

  • 볼트는 CTP 및 CTA 시리즈에 적합합니다..
  • 안전 스위치 별도 주문
치수도
치수도

치수 도면

치수 도면
1보기 B
1)디텐트 매커니즘이 있는 볼트. 개방 위치에서 체결합니다 (볼트가 예상치 못하게 폐쇄되는 것을 방지합니다) 디텐트 노브를 위로 당겨 잠금 해제.
2스위치용 탈출 릴리스가 구동할 때 액추에이터는 장력(예를 들어, 도어에 가해진 힘이나 볼트에 위치한 레버 당김)을 받지 않는 상태여야 합니다.
3안전 스위치 CTP, 접근 방향 A
4느슨한 상태로 포함됨
5우측에 경첩이 부착된 도어
6안전 가드 프레임(40x40)

Technical data

기계적 가치 및 환경

접근 방향 A 또는 C
장착할 수 있는 안전 스위치의 수량 1
탈출 릴리스 예
보관 온도 -25 ... 70 °C
재질
기판 아연 도금 강철
가이드 스트립 플라스틱
스위치 브래킷 분말 코팅 강철
핸들 플라스틱

기타

디텐트 메카니즘 열린 위치 볼트 디텐트 기계 장치
