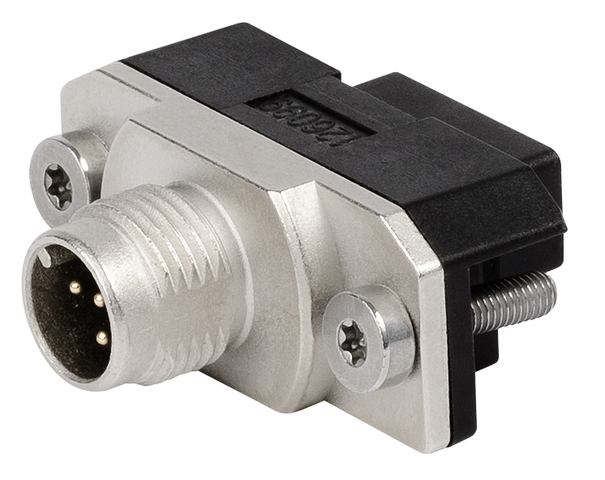

AC-MC-SB-M-A-157024 (Order no. 157024)

모듈 커넥터 MLI(M12), 5-핀, 플러그

  • 모듈 플러그 커넥터 MLI(M12), 직선형
  • 핀 개수: 5-핀, 플러그
AC-MC-SB-M-A-157024 (Order no. 157024)

Description

치수도
치수도
치수도
치수도

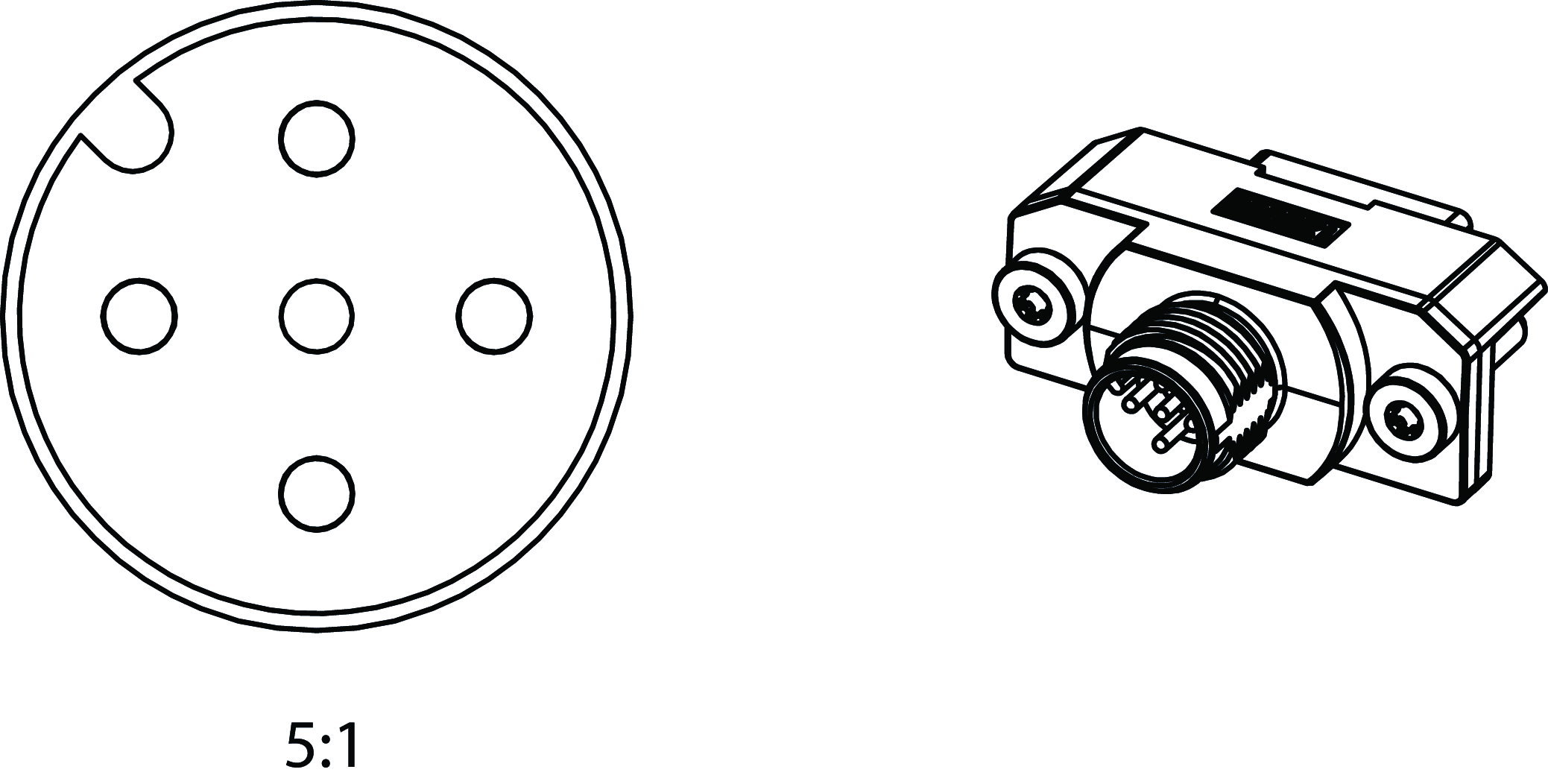

치수 도면

치수 도면

치수 도면

치수 도면

Technical data

전기 연결 값

연결 케이블
MLI 5-핀, M12 1개
정격 전압 36 V
정격 전압 30 V
공칭 전류
40°C에서 4 A
EN 60664-1에 따른 오염 등급 3

기계적 가치 및 환경

보관 온도 -30 ... 70 °C
주변 온도 -30 ... 55 °C
연결부 1
연결 유형 M4 나사 2개
연결 유형 수플러그
핀의 수량 5
보호 등급 IP65 (짝을 이루는 관련 구성품을 사용하여, 단단히 조인 상태에서만)
삽입 주기 100
재질
플러그 하우징 플라스틱
연결부 2
연결 유형 스크루 단자
연결 유형 수플러그
타입 사양 M12 EN 61076-2-101 / A-코딩
핀의 수량 5
보호 등급 IP65 (짝을 이루는 관련 구성품을 사용하여, 단단히 조인 상태에서만)
삽입 주기 100
재질
플러그 하우징 플라스틱 , 다이캐스트 아연, 니켈 도금
플러그 로크 다이캐스트 아연, 니켈 도금

Downloads

Ordering data

Ordernumber 157024
Item designation AC-MC-SB-M-A-157024
Gross weight 0,02kg
Customs tariff number 85389099990
