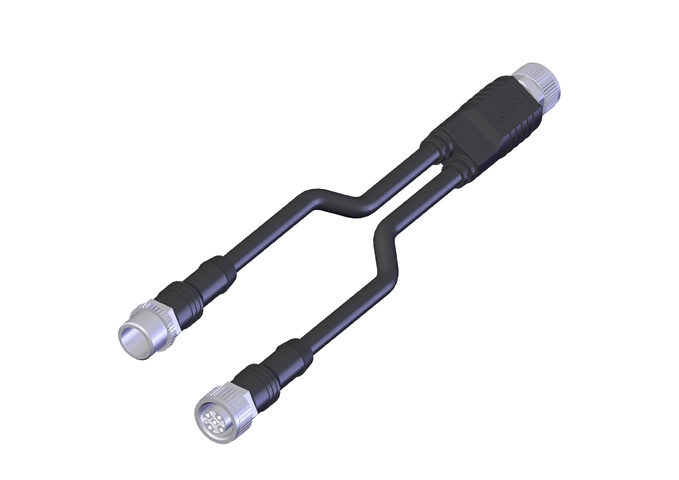

AC-YD-V0,2-SBB-158192 (Order no. 158192)

Y-분배기 M12, 연결 케이블 포함, IO-Link 평가용

  • IO 링크 평가가 있는 스위치 체인에서 BR 안전 스위치의 직렬 연결에 사용
  • Y-분배기, M12 암플러그, 8-핀
  • 수플러그, 직선형, 5-핀
  • 암플러그, 직선형, 5-핀
  • TPU 하우징, 검정
  • 케이블 길이 0.2 m/PVC
AC-YD-V0,2-SBB-158192 (Order no. 158192)

Description

치수도
치수도
배선도
배선도

치수 도면

치수 도면
1길이에 대해서는 기술 데이터 참조

연결 예시

연결 예시
1암플러그
A수플러그 A
B암플러그 B

Technical data

전기 연결 값

정격 절연 전압 Ui 300 V
정격 전압 36 V
접촉 저항 5 mΩ
정격 전압 30 V
공칭 전류
40°C에서 2 A 8-핀
테스트 전압
0.5 kV (핀-핀)
1.5 kV (핀 하우징)
EN 60664-1에 따른 오염 등급 3

기계적 가치 및 환경

전도체 단면적 24AWG
보관 온도 -25 ... 80 °C
케이블 길이
어림값 0.2 m
외피 색 검은색
보호 등급 IP65/IP67 (짝을 이루는 관련 구성품을 사용하여, 단단히 조인 상태에서만)
삽입 주기 >100
주변 온도 -25 ... 80 °C
재질
외피 PVC
플러그 하우징 TPU, 자소성
플러그 로크 CuZn, 니켈 도금
커플링 PA GF, 자소성
플러그 TPU, 자소성
접점 CuZn, 니켈 도금 및 0.15 – 0.20μm, 금 도금
연결부 2
연결 유형 플러그 커넥터 M12
연결 유형 암플러그
케이블 출구 직선형
핀의 수량 5
플러그 로크 스크루 단자
연결부 1
연결 유형 플러그 커넥터 M12
연결 유형 암플러그
핀의 수량 8
플러그 로크 스크루 단자
연결부 3
연결 유형 플러그 커넥터 M12
연결 유형 수플러그
케이블 출구 직선형
핀의 수량 5
플러그 로크 스크루 단자

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 158192
Item designation AC-YD-V0,2-SBB-158192
Gross weight 0,05kg
Customs tariff number 85389099990
