MGBS-P-L2-AR-U-R-AZE-SH-158524 (Order no. 158524)

MGBS-AR, M23, 비상 스톱, 푸시버튼 2개, 우측에 도어 경첩

  • 잠금 모듈(핸들 모듈은 별도로 주문)
  • 조절형 도어 경첩; 공장 설정: 우측
  • 직렬 연결 가능(최대 20개의 AR 장치를 직렬 연결)
  • 단락 모니터링 장치
  • 2개의 안전 출력부(반도체 출력부)
  • EN ISO 13849-1에 따른 범주 4/PL e까지에 사용
  • 비상 스톱
  • 발광 푸시버튼 2개
  • 플러그 커넥터 M23 장착
  • 유니코드
  • 도어 위치 모니터링 출력부
MGBS-P-L2-AR-U-R-AZE-SH-158524 (Order no. 158524)

Description

도어 경첩

도어 경첩을 변경할 수 있습니다.

유니코드 평가

각 핸들 모듈은 높은 수준으로 코딩되어 있습니다(유니코드). 잠금 모듈은 길들여진 액추에이터만 감지합니다. 핸들 모듈을 추가로 길들일 수 있습니다. 마지막으로 길들여진 핸들 모듈만 감지됩니다.

가드 잠금 타입

MGBS-L2

전원 켜기에 의해 구동되고 스프링의 힘에 의해 릴리스되는 가드 잠금 기능(개방회로 전류 원리).

렌즈 세트

포함된 색상 덮개 세트를 사용하여 푸시버튼의 색을 선택할 수 있습니다(5가지의 색).

커넥터 할당

플러그 커넥터(연결 측면 보기)핀명칭기능연결 케이블의 도체 컬러링

1IMP솔레노이드의 작동 전압, 24V DCVT
2FI1A인에이블 입력부, 채널 ARD
3FI1B인에이블 입력부, 채널 BGY
4FO1A안전 출력부, 채널 ARD/BU
5FO1B안전 출력부, 채널 BGN
6UB전자장치의 작동 전압, 24V DCBU
7RST리셋 입력부GY/PK
8OD도어 위치 모니터링 출력부GN/WH
9OI진단 모니터링 출력부YE/WH
10S1.A1비상 스톱(채널 A)GY/WH
11S1.A2비상 스톱(채널 A)BK
12FE기능적 접지(EMC의 요건을 충족시킬 수 있도록 연결되어야 합니다)GN/YE
13S1.B1비상 스톱(채널 B)PK
14S1.B2비상 스톱(채널 B)BN/GY
15S2푸시버튼 2개(발광형)BN/YE
16H2LED 2BN/GN
17S3푸시버튼 3개(발광형)WH
18H3LED 3YE
190 V전자장치 및 솔레노이드의 작동 전압, 0V DCBN
치수도
치수도

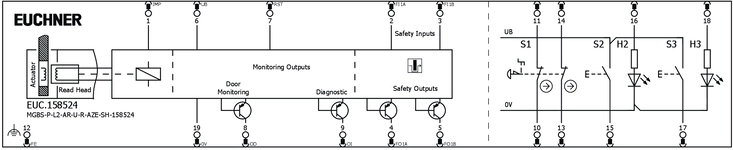

배선도
배선도
MGBS
다기능 도어 잠금 시스템

치수 도면

치수 도면
1도어 경첩 좌측/우측
2LED
3비상 스톱
4보조 릴리스
5푸시버튼 2개, 발광형
6푸시버튼 3개, 발광형

연결 예시

연결 예시

Technical data

승인

c_UL_us_E155795_3/11FCC_2AJ58-05_

작업 공간

반복 정밀성 R 10 %

작동 및 디스플레이 요소

위치색기타스위칭 부재버전슬라이드인 라벨비고 슬라이드인 라벨번호Designation1LED
12 PD비상 스톱
2NO 1개발광 푸시버튼
3NO 1개발광 푸시버튼

전기 연결 값

헤징
외부(솔레노이드 작동 전압 IMP) 0.5 ... 8 A
외부(작동 전압 UB) 0.25 ... 8 A
전력 소비량 6 W
정격 절연 전압 Ui 50 V
정격 임펄스 전압 Uimp 0.5 kV
작동 전압 DC
UUB 24 V DC -15% ... +15% 역극 방지, 조절형, 잔류 리플<5%, PELV
EMC 방호 요건 EN IEC 60947-5-3에 의거
활용 범주
DC-13 24V 150mA (주의: 유도 부하의 경우 환류 다이오드를 사용하여 출력부를 보호해야 합니다.)
솔레노이드 작동 전압 DC
UIMP 24 V DC -15% ... +10% 역극 방지, 조절형, 잔류 리플<5%, PELV
솔레노이드 듀티 사이클 100 %
EN 60947-5-3에 따른 위험 시간 max. 260 ms
EN 60947-5-3에 따른 위험 시간, 추가 장치마다 연장됨 max. 5 ms
스위칭 부하
UL에 의거 24V DC, 2등급 (또는 사용 설명서 참조)
안전 등급 III
전류 소비
IIMP 400 mA
IUB 40 mA
테스트 펄스 지속 시간 max. 1.0 ms (부하에 C<= 30 nF 및 R<= 20 kohm을 적용합니다)
테스트 펄스 간격 min. 140 ms
오염 등급(외부, EN 60947-1에 의거) 3
제어장치 및 인디케이터
작동 전압 UB V
작동 전류 1 ... 50 mA
전원장치
LED 24 V
전류 소비
LED 10 mA
비상 스톱
차단 용량 max. 0.25 W
스위칭 전압 5 ... 24 V
스위칭 전류 1 ... 100 mA
모니터링 출력부 OD, OI
출력 타입 p-스위칭, 내단락성
출력 전압 0.8xUB ... UB V DC
스위칭 전류 1 ... 50 mA
안전 출력부 FO1A/FO1B
출력 타입 반도체 출력부 2개, p-스위칭, 내단락성
출력 전압
LOW U(FO1A) / U(FO1B) 0 ... 1 V DC
HIGH U(FO1A) / U(FO1B) UB-1.5 ... UB V DC
불일치 시간
두 안전 출력부 max. 10 ms EN IEC 60947-5-3에 의거
켜짐 시간 max. 400 ms
오프 상태 전류 Ir max. 0.25 mA
스위칭 전류
안전 출력부 FO1A / FO1B에 의해 1 ... 150 mA

기계적 가치 및 환경

Anfahrgeschwindigkeit max. 20 m/min
연결 유형 플러그 커넥터 M23 1개, 19-핀, RC18
인출력 20 N
대기 지연 8 s
구동력 10 N
설치 방향 도어 경첩 DIN 우측
스위칭 주파수 max. 0.5 Hz
보관 온도 -25 ... 70 °C
기계적 수명 1 x 10⁶
오버트래블 5 mm
유지력 20 N
내충격성 및 내진동성 EN IEC 60947-5-3에 의거
보호 등급 IP65 (삽입되고 단단히 돌려 죈 상태에서)
주변 온도
UB = 24V DC에서 -20 ... 55 °C
재질
안전 스위치 하우징 강화 열가소성 플라스틱
스위치 브래킷 다이캐스트 아연
잠금력 Fmax 3900 N
잠금력 FZh 3000 N (Fzh = Fmax/1.3, 사용된 액추에이터에 따라 다름)
가드 잠금 원리 개방회로 전류 원리

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

PL최대 SILPFHD범주임무 시간
가드 잠금의 모니터링PL e-4.1x10-9420 y


B10D임무 시간
비상 스톱0.13x10620 y


기타

UL 승인에 대한 참고 사항 UL 2등급 전원장치 또는 그에 상응하는 조치를 통해서만 작동; 사용 설명서 참조
추가 기능 렌즈 세트, ID 번호 120344 포함

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 158524
Item designation MGBS-P-L2-AR-U-R-AZE-SH-158524
Gross weight 2,2kg
Customs tariff number 85371098
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
