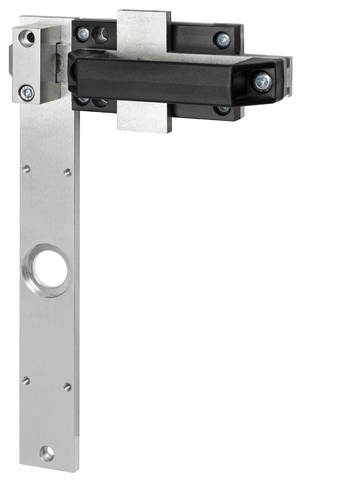

BTM-UNIP-S-TH-00-X-159951 (Order no. 159951)

안전 스위치 TP, STP, STA, CTP 및 CTA용 볼트BTM-UNIP-S...

  • 강철제 볼트
  • 좌측 또는 우측에 경첩으로 연결된 도어용
  • 자물쇠로 열린 위치에서 잠글 수 있습니다
  • 액추에이터 포함되지 않음
BTM-UNIP-S-TH-00-X-159951 (Order no. 159951)

Description

이점

  • 견고한 구조
  • 스크루 연결부에 의해 표준 알루미늄제 프로파일과 장비의 커버에 쉽게 장착
  • 추가적인 도어 핸들 불필요

비고

  • 볼트는 시리즈 TP, STP, STA, CTP 및 CTA에 적합합니다.
  • 안전 스위치 및 액추에이터 별도 주문
  • 안전 스위치 CTP-...-EX와 결합하여, 그 볼트를 구역 2/22에서 ATEX에 따른 폭발 위험이 있는 대기에서 사용할 수 있습니다.
  • 추가로 ATEX 지침 및 ATEX 표준의 사양을 폭발 위험이 있는 설비의 비전기 부품에 적용합니다. 기계적 부품(이 경우 기계적 볼트)는 ATEX 지침에 따른 식별을 할 필요가 , 없습니다. 볼트 BTM-UNIP-S-TH-00-X-159951에는 ATEX 등급이 없습니다.
치수도
치수도

치수 도면

치수 도면
1보기 B
2보기 A
3안전 가드 프레임(40x40)
4주의! 탈출 릴리스와 연결하는 데 볼트를 사용해서는 안 됩니다.

Technical data

기계적 가치 및 환경

장착할 수 있는 안전 스위치의 수량 1
탈출 릴리스 없음
보관 온도 -25 ... 70 °C
재질
가이드 스트립 플라스틱
핸들 플라스틱
스위치 브래킷 아연 도금 강철
기판 아연 도금 강철

기타

디텐트 매카니즘 없음

Downloads

Single Documents

Doc. no.
Version
Language
Size
Doc. no. 2530033
Safety Information for Bolts
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. no. 2530033
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. no. 2530033
Informação de segurança referente ao trinco
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Informazioni sulla sicurezza per il chiavistello
Doc. no.
2530033
Version
04-03/24
Language
Size
0,1 MB
Doc. no. 2530033
Bezpečnostní informace pro petlice
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Tolózár biztonsági információi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Информация за безопасност за ригели
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sikkerhedsinformation for bolte
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Ohutusalane teave riivistuste kohta
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Turvallisuustietoja salvalle
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Πληροφορίες ασφαλείας για μάνδαλα
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sigurnosne informacije za brave
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Aizbīdņu drošības informācija
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Saugos informacija skląsčiui
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Veiligheidsinformatie voor grendels
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Sikkerhetsinformasjon for låser
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Säkerhetsinformation för regeln
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Varnostne informacije o zapahu
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Bezpečnostná informácia pre závory
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sürgüler için güvenlik bilgisi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Informații de siguranță privind zăvoarele
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB

Other Documents

Ordering data

Ordernumber 159951
Item designation BTM-UNIP-S-TH-00-X-159951
Gross weight 2,33kg
Customs tariff number 83014090000
