MGB2-H-BA1A9-R-162661 (Order no. 162661)

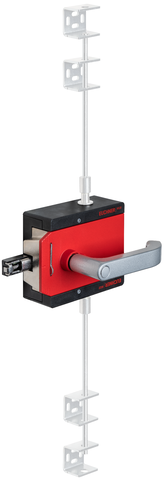

로드 로크용 핸들 모듈 MGB2-H...(도어 핸들, 자동 잠금 매커니즘 탑재, 우측에 부착된 도어 경첩)

  • 지능형 볼트 텅
  • 접이형 잠금 매커니즘
  • 제2 자동 연장 잠금 매커니즘
  • 도어 핸들
  • 조절형 도어 경첩; 공장 설정: 우측
  • 로드 로크용 홀더
MGB2-H-BA1A9-R-162661 (Order no. 162661)

Description

액세서리 필요

로드 로크는 포함되어 있지 않습니다.

볼트 텅

볼트 텅이 평가 모듈에 삽입되는 즉시 트랜스폰더가 항상 이 텅을 안전하게 감지합니다.

잠금 매커니즘(자동 연장 및 펼침)

장비에서 청소 및 서비스 작업을 하기 위해 접이형 잠금 매커니즘을 사용하여 최대 3개의 자물쇠로 볼트 텅을 잠글 수 있습니다. 이렇게 하면 잠금 상태에서의 핸들 작동이 차단됩니다. 또한 핸들 구동 시 자동으로 연장되는 잠금 매커니즘(선택 사양)은 세 개의 추가 자물쇠용으로 사용할 수 있습니다.

도어 핸들

MGB2에는 90° 단계로 돌릴 수 있는 견고한 도어 핸들이 있어 어떠한 설치에도 적합하게 조절할 수 있습니다. 좌측 또는 우측에 경첩이 부착된 도어의 경우, 구동 방향을 아주 쉽게 변경할 수 있습니다.

도어 노브

도어 핸들 대신 핸들 모듈을 도어 노브에 장착할 수 있거나 새로 장착할 수 있습니다.

치수도
치수도
치수도
치수도
MGB2 모듈: 개요
MGB2 클래식
다기능 도어 잠금 시스템

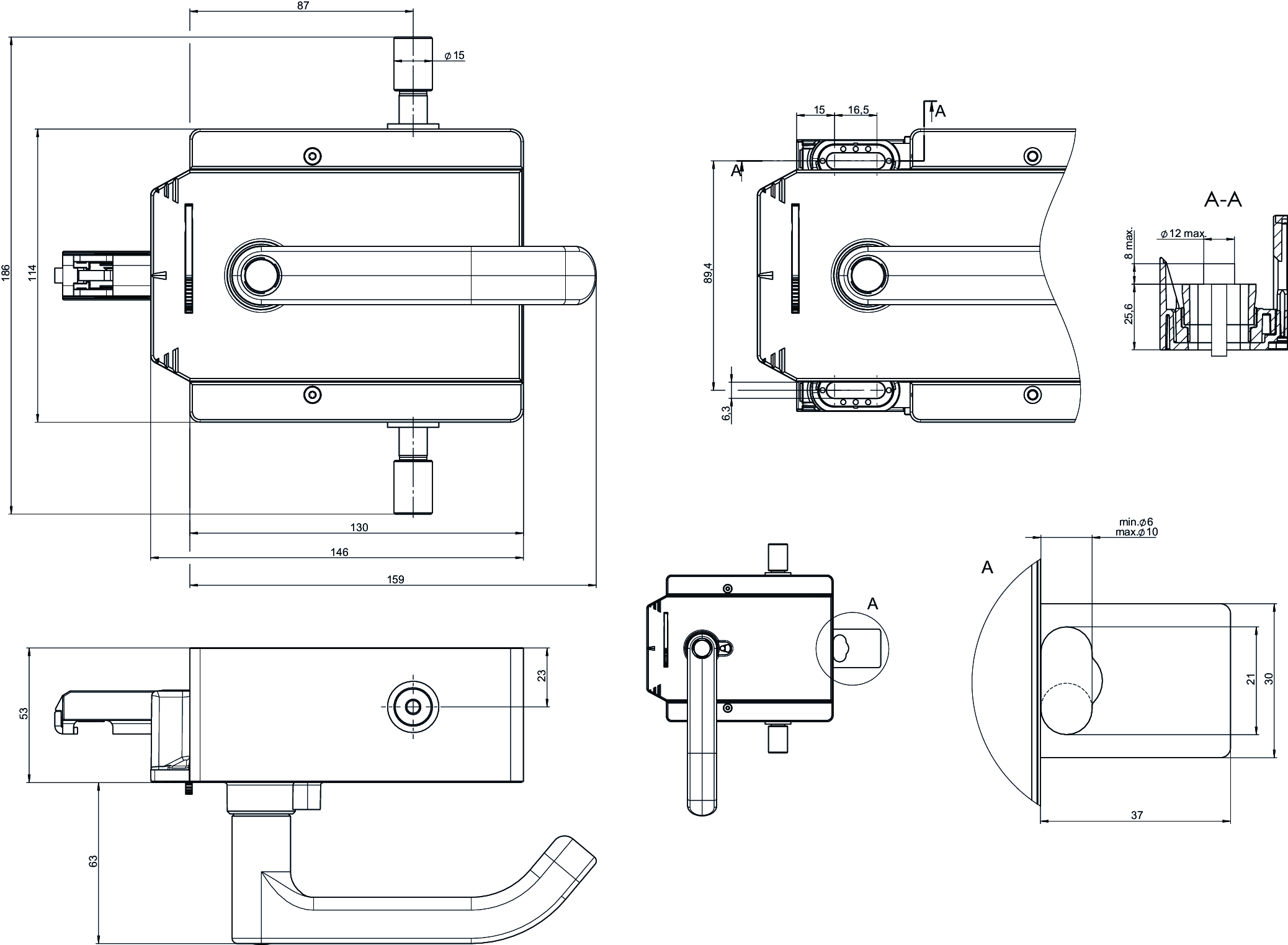

치수 도면

치수 도면
1설치 키트 별도 주문
2이 측면에 위치한 큰 구멍

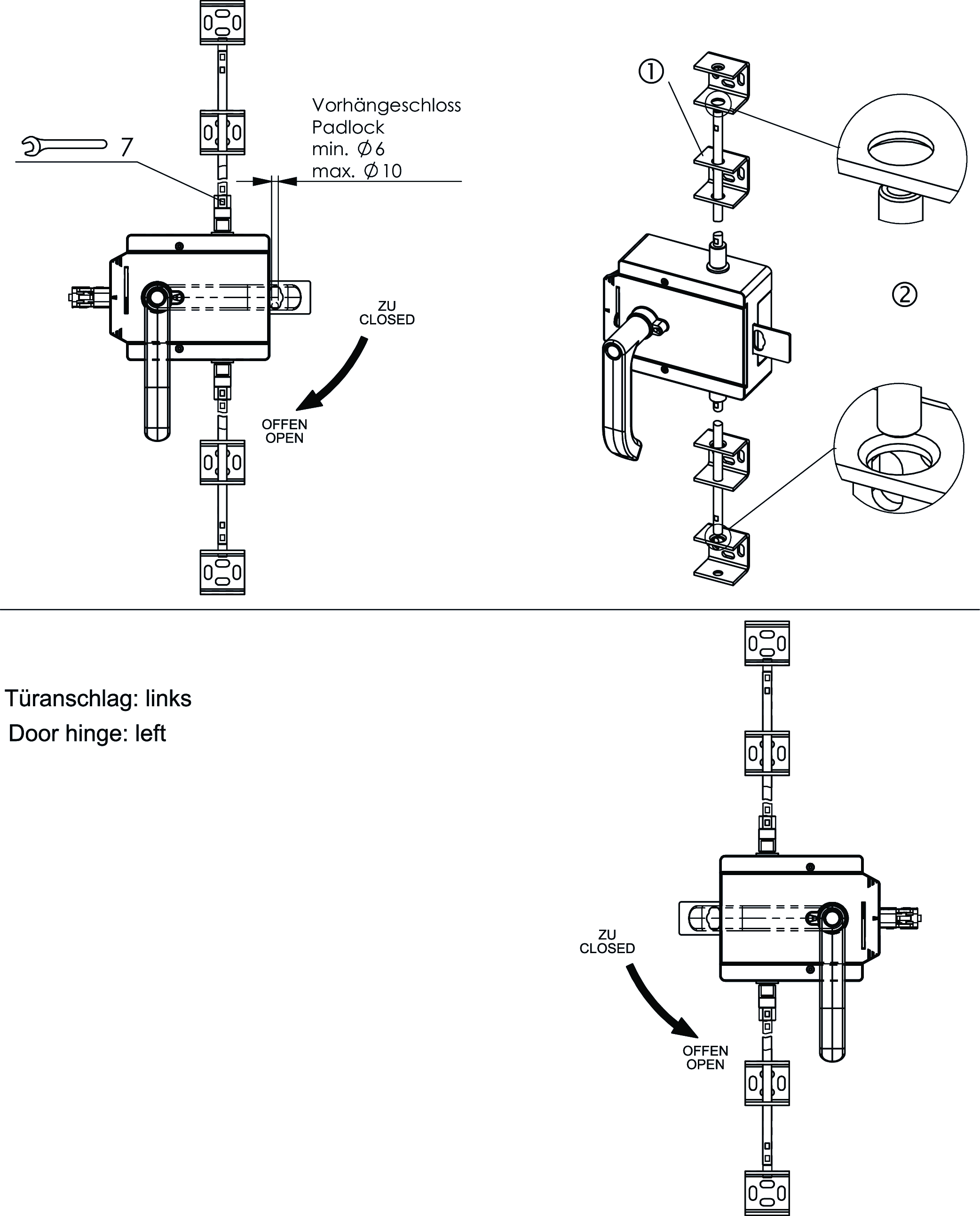

치수 도면

치수 도면

Technical data

승인

TUEV Süd München_M6A 040393 0038 Rev.00c_UL_us_E155795_3/9EAC_RU C-DE.HX37.B.14157/20FCC_2AJ58-03_

전기 연결 값

불일치 시간
zwischen FO1A und FO1B

기계적 가치 및 환경

설치 방향 도어 경첩 DIN 우측
보관 온도 -30 ... 70 °C
보호 등급 IP65
주변 온도
bei UB = 24V DC -30 ... 55 °C
재질
하우징 섬유유리 강화 플라스틱, 니켈 도금 다이캐스트 아연, 스테인리스 스틸

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 162661
Item designation MGB2-H-BA1A9-R-162661
Gross weight 1,405kg
Customs tariff number 85389099990
ECLASS 27-27-24-04 Actuator for safety-related proximity switch
