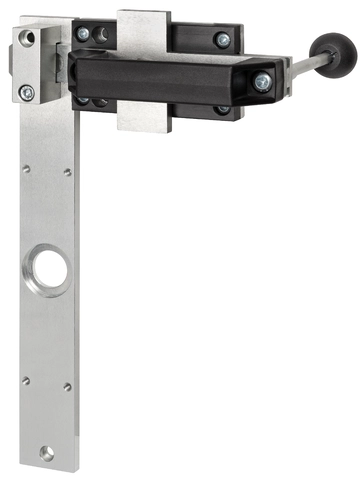

안전 스위치 TP, STP, STA, CTP 및 CTA용의 탈출 릴리스 장착 볼트 BTM-UNIP-S...
- 강철제 볼트
- 좌측 또는 우측에 경첩으로 연결된 도어용
- 자물쇠로 열린 위치에서 잠글 수 있습니다
- 액추에이터 포함되지 않음
Description
이점
- 견고한 구조
- 스크루 연결부에 의해 표준 알루미늄제 프로파일과 장비의 커버에 쉽게 장착
- 추가적인 도어 핸들 불필요
비고
- 볼트는 시리즈 TP, STP, STA, CTP 및 CTA에 적합합니다.
- 안전 스위치 및 액추에이터 별도 주문
- 안전 스위치 CTP-...-EX와 결합하여, 그 볼트를 구역 2/22에서 ATEX에 따른 폭발 위험이 있는 대기에서 사용할 수 있습니다.
- 추가로 ATEX 지침 및 ATEX 표준의 사양을 폭발 위험이 있는 설비의 비전기 부품에 적용합니다. 기계적 부품(이 경우 기계적 볼트)는 ATEX 지침에 따른 식별을 할 필요가 , 없습니다. 볼트 BTM-UNIP-S-TH-00-X-159951에는 ATEX 등급이 없습니다.
열린 위치에서 걸림
열린 위치에 있는 래칭은 작업자가 내부에서 기계에 갇히는 것를 방지하기 위한 것입니다.
탈출 릴리스
탈출 릴리스 기능이 있는 볼트는 볼트가 가드 내부에서 열리도록 하는 탈출 레버라는 특징을 가지고 있습니다.
잠금 바 내장
내장된 잠금 바를 이용하여, 예를 들어 자물쇠를 사용하여 볼트를 열린 위치에서 잠글 수 있습니다. 이를 통해 작업자가 위험 구역 내에 의도치 않게 갇히는 것을 방지할 수 있습니다.
치수 도면
| 1 | 보기 B |
| 2 | 보기 D |
| 3 | 안전 스위치 CTP |
| 4 | 안전 가드 프레임(40x40) |
Technical data
기계적 가치 및 환경
| 장착할 수 있는 안전 스위치의 수량 | 1 |
| 탈출 릴리스 | 예 |
| 보관 온도 | -25 ... 70 °C |
| 재질 | |
| 가이드 스트립 | 플라스틱 |
| 스위치 브래킷 | 아연 도금 강철 |
| 핸들 | 플라스틱 |
| 기판 | 아연 도금 강철 |
기타
| 디텐트 매카니즘 | 볼트 디텐트 기계 장치 |
