MSM-1-P-CA-B0Q000-I2-167267 (Order no. 167267)

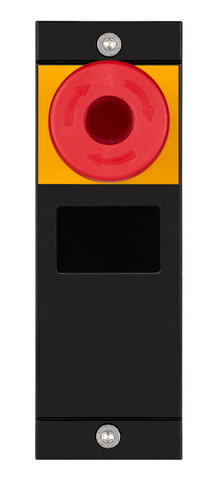

서브 모듈 MSM-1-P... (발광형 비상 스톱, 슬라이드인 라벨)

  • MGB2 및 MCM 모듈을 위한 기능 확장
  • 연결 타입: P
  • ISO 13850에 따른 발광 비상 스톱 1개
  • 슬라이드인 라벨을 위한 1개의 컷아웃
  • 슬라이드인 라벨 1개 포함됨
MSM-1-P-CA-B0Q000-I2-167267 (Order no. 167267)

Description

치수도
치수도
치수도
치수도
배선도 MGB2 Classic에 연결
배선도 MGB2 Classic에 연결

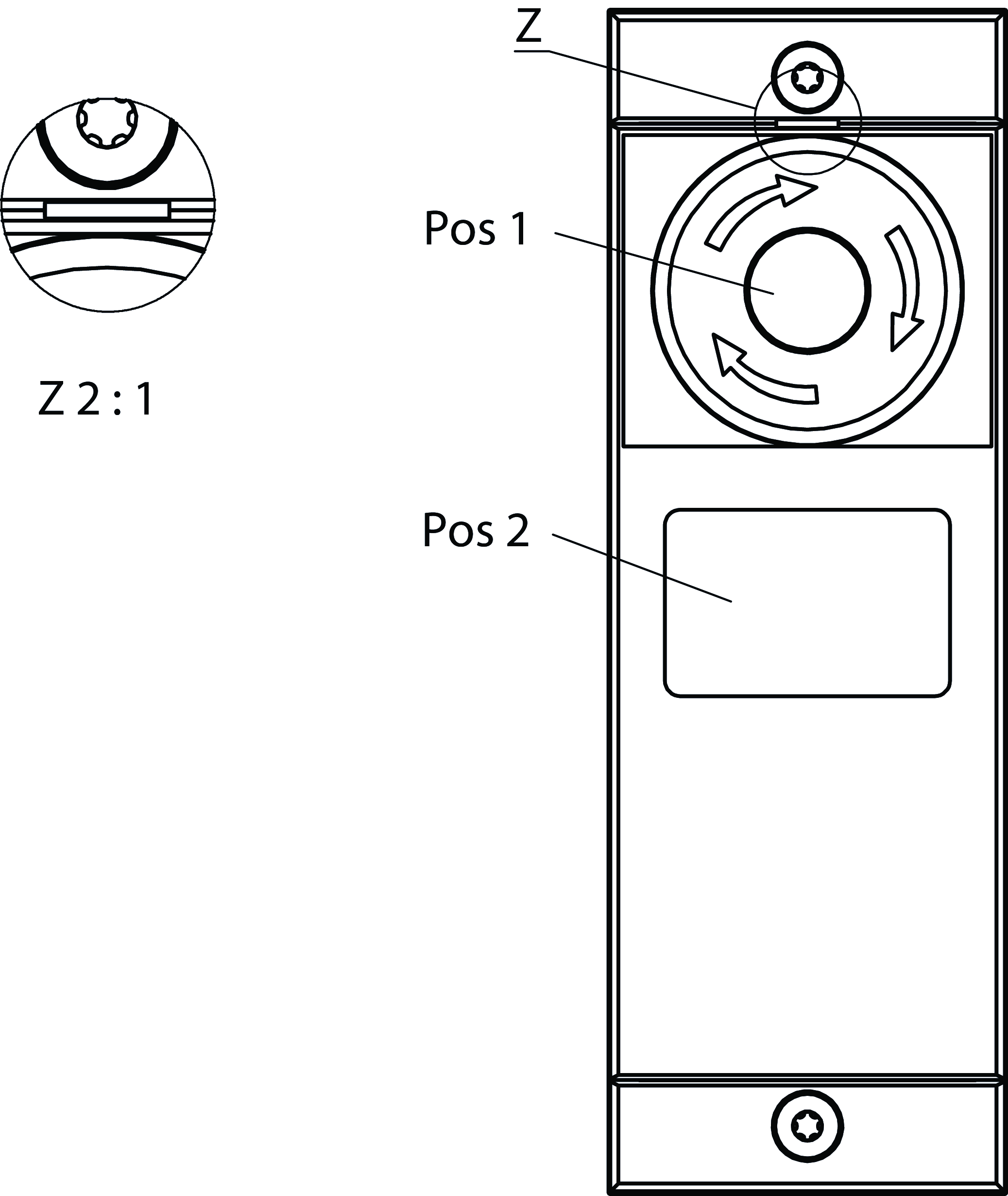

치수 도면

치수 도면
Pos 1ISO 13850에 따른 비상 스톱
Pos 2슬라이드인 라벨
Z품목 1의 표시된 위치

치수 도면

치수 도면

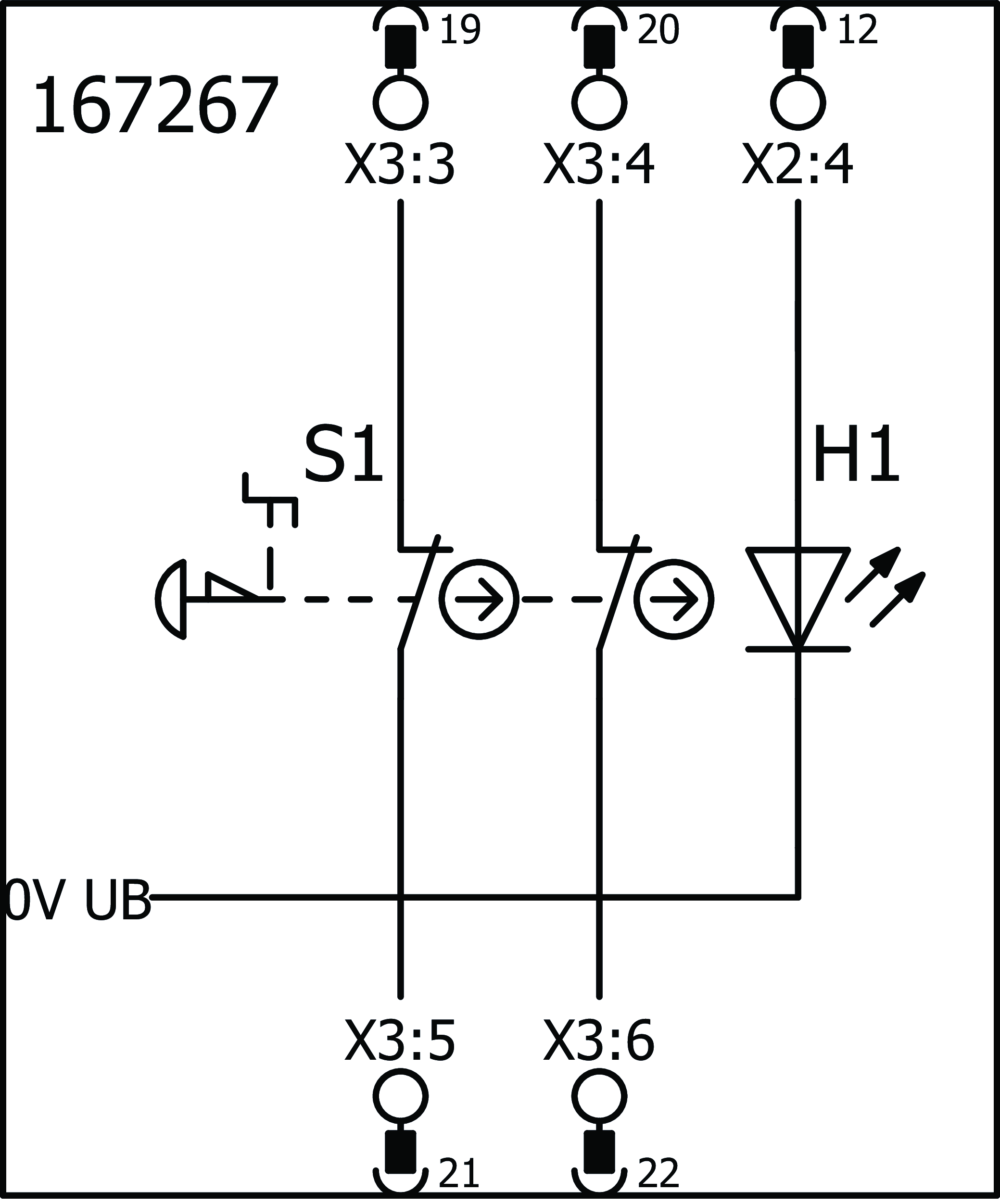

연결 예시

연결 예시

Technical data

작동 및 디스플레이 요소

위치색기타버전스위칭 부재슬라이드인 라벨비고 슬라이드인 라벨번호Designation1LED
1발광 비상 스톱2 PD
217.5x27mm슬라이드인 라벨용 위치

전기 연결 값

전류 소비 max. 12 mA
발광 비상 스톱
차단 용량 max. 0.25 W
스위칭 전압 5 ... 24 V
스위칭 전류 1 ... 100 mA
LED 전원장치 24 V DC

기계적 가치 및 환경

설치 방향 임의
보관 온도 -25 ... 70 °C
응답 시간 버스 모듈 MBM-... 또는 연동장치/잠금장치 모듈 MGB2-I.-BR-... / / MGB2-L.-BR-.../ MGB2-L.-BR-... 에 관한 작동 지침 참조
내충격성 및 내진동성 EN IEC 60947-5-3에 의거
보호 등급 IP65(IP20) (설치된 상태에서)
주변 온도
UB = 24V DC에서 -25 ... 55 °C
재질 유리섬유 강화 플라스틱

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

B10D임무 시간
비상 스톱0.13x10620 y


기타

Submodulbreite 1
슬라이드인 라벨
번호라벨 부착비고
1미표시
소프트웨어 ID(SW-ID) 167267

Downloads

Ordering data

Ordernumber 167267
Item designation MSM-1-P-CA-B0Q000-I2-167267
Gross weight 0,1kg
Customs tariff number 85371098
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
