AC-PC-M23F19W-C1825-167836 (Order no. 167836)

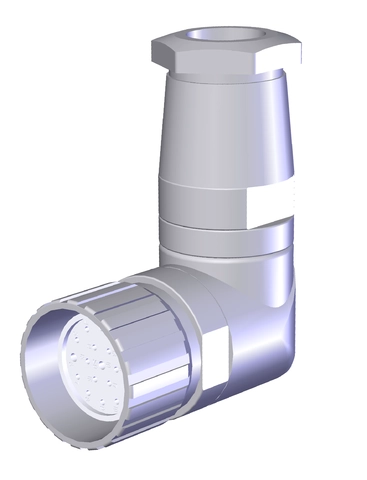

옵션 C1825가 있는 플러그 커넥터 M23, 각형

  • 암플러그 M23, 유니언 너트 부착, 각형
  • 핀의 개수: 18-핀 + PE(실드 스프링 장착)
  • 도체 단면: 16 x 0.14...0.56mm² + 3 x 0.5...1.0mm²
  • 케이블 직경: 9...15mm
  • 자가 조립용
  • 크림프 접점 포함됨
AC-PC-M23F19W-C1825-167836 (Order no. 167836)

Description

크림프 접점

소켓 접점(포함됨):

핀 6, 9, PE용

필요한 크림프 공구(Phoenix Contact 사 공급): 크림핑 플라이어 RC-Z2504 또는 RC-Z2514 및 로케이터 RC-Z2540. 로케이터는 크림핑 과정 중 크림프 접점의 축방향 정렬에 필수적입니다, 추출 공구:

  • 16개의 크림프 접점용(직경 1.0 mm): RC-Z2097-1604251


  • 3개의 크림프 접점용(직경 1.5 mm): RC-Z2015-1183713

치수도
치수도

치수 도면

치수 도면
1연결 측면의 핀 할당 보기
2PE(실드 스프링 장착)
3접점 캐리어에 내장된 실드 스프링
4각형 플러그 커넥터를 45°의 각도로 증가시키며 조정할 수 있습니다.

Technical data

전기 연결 값

연결 단면도
3x 0.5 ... 1.0 mm²
16x 0.14 ... 0.56 mm²
정격 임펄스 전압 Uimp 1.5 kV
정격 전압 max. 150 V
공칭 전류 max. 4 A
화면 연결 실드 스프링 연결용 크림프 접점
EN 60664-1에 따른 오염 등급 3

기계적 가치 및 환경

연결 유형 플러그 커넥터 M23
연결 유형 유니언 너트가 있는 암플러그
보관 온도 -40 ... 80 °C
케이블 출구 각형,
케이블 직경 10 ... 14 mm
핀의 수량 19 (16+2+PE)
보호 등급 IP65/IP67 (삽입되고 단단히 돌려 죈 상태에서)
플러그 로크 스크루 단자
주변 온도 -40 ... 80 °C
재질
플러그 커넥터 하우징 황동제, 다이캐스트 아연, 니켈 도금
접점 황동, 금 도금

기타

C 번호
C1825

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 167836
Item designation AC-PC-M23F19W-C1825-167836
Gross weight 0,168kg
Customs tariff number 85444290
