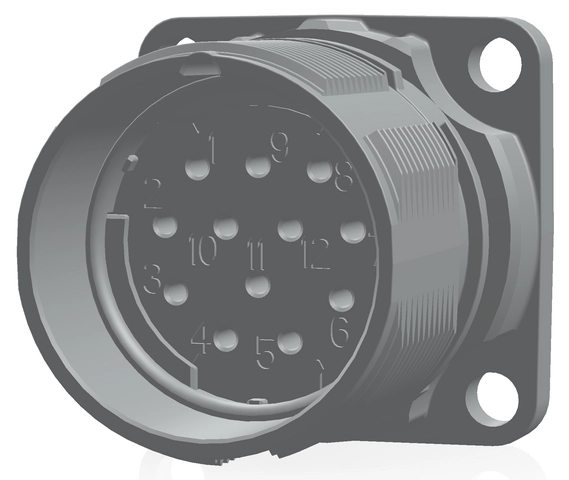

AC-SC-M23F12G-167890 (Order no. 167890)

암플랜지 커넥터, 12-핀

AC-SC-M23F12G-167890 (Order no. 167890)

Description

플랜지 커넥터

인에이블링 스위치를 연결하기 위한 전면 벽 마운팅용 납땜한 접점과 함께 장착됨

치수도
치수도
치수도
치수도
배선도
배선도

치수 도면

치수 도면

치수 도면

치수 도면

연결 예시

연결 예시

Technical data

전기 연결 값

연결 단면도 0.08mm² - 1.00mm²
정격 임펄스 전압 Uimp 2.5 kV
정격 전압 max. 150 V
공칭 전류 max. 8 A

기계적 가치 및 환경

연결 유형
납땜 접점 플러그 커넥터 M23x1
연결 유형 외측 나사산이 있는 암플러그
보관 온도 -40 ... 105 °C
핀의 수량 12
보호 등급 IP65/IP67 (삽입되고 단단히 돌려 죈 상태에서)
플러그 로크 스크루 잠금
주변 온도 -40 ... 105 °C
재질
플러그 하우징 GD-Zn

Downloads

Ordering data

Ordernumber 167890
Item designation AC-SC-M23F12G-167890
Gross weight 0,031kg
Customs tariff number 85366990900
