C-M23F12-12XDIFPU20,0-M23M12-168002 (Order no. 168002)

ZSB용 연장 케이블

  • 소켓 접점이 있는 커플링 플러그 커넥터, 12-핀
  • 수접점이 있는 플러그 커넥터, 12-핀
  • 스크루 로크 M23
  • PUR 케이블
  • 케이블 길이 20m, 직선형

Description

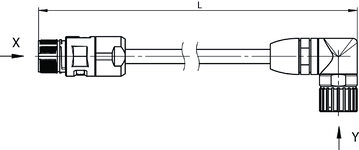

치수도
치수도
치수도
치수도
치수도
치수도

치수 도면

치수 도면
Y수접점이 있는 플러그 커넥터

치수 도면

치수 도면

치수 도면

치수 도면

Technical data

기계적 가치 및 환경

전도체 단면적 4 x 0.5 mm²(차폐형) 4 x 0.5 mm² 8 x 0.14 mm²
전도체의 수량 16
동적 굴곡 반경 ≥ 15 x 케이블 직경
정적 굴곡 반경 ≥ 7.5 x 케이블 직경
보관 온도 -30 ... 80 °C
케이블 타입 직선형
케이블 직경 9.8 mm
케이블 길이 20 m
드래그 체인 적합성 NO
케이블 주변 온도(정적) -30 ... 80 °C
인터락
플러그 커넥터 스크루 로크 M23
재질
외피 PUR
연결부 1
연결 유형 커플링 플러그 커넥터
연결 유형 암플러그
플러그 커넥터 명칭 PRO M23
케이블 출구 직선형
핀의 수량 12
보호 등급 IP66 (삽입된 상태에서)
플러그 로크 스크루 로크 M23
연결부 2
연결 유형 플러그 커넥터
연결 유형 수플러그
플러그 커넥터 명칭 RC M23
케이블 출구 각형
핀의 수량 12
보호 등급 IP67 (삽입된 상태에서)
플러그 로크 스크루 로크 M23

Downloads

Ordering data

Ordernumber 168002
Item designation C-M23F12-12XDIFPU20,0-M23M12-168002
Gross weight 3,62kg
Customs tariff number 85444290
ECLASS 27-06-03-04 Appliance cord (data cable)
