MGB2-L2-MLI-U-YI7I8-CA-L-171501 (Order no. 171501)

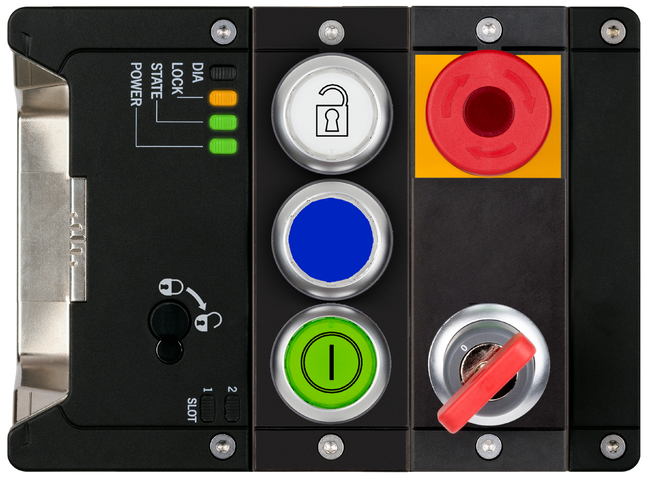

잠금 모듈 MGB2-L2-MLI... (푸시버튼 3개, 비상 스톱, 키 작동식 회전 스위치, 개방회로 전류 원리, 좌측 도어 경첩)

  • 사람 또는 프로세스를 보호하기 위한 가드 잠금
  • 버스 모듈 MBM과의 연결을 위한 잠금장치 모듈 MGB2
  • 모니터링된 가드 잠금 기능이 있는 연동
  • 모든 안전 기능을 평가하기 위한 범주 4/PL e
  • ISO 13850에 따른 발광 비상 스톱 1개
  • 발광 푸시버튼 3개
  • OM.R 키 작동식 회전 스위치(2채널)
  • 조절형 도어 경첩; 공장 설정: 좌측
  • 유니코드
  • 모든 모듈식 장치와 호환 가능
MGB2-L2-MLI-U-YI7I8-CA-L-171501 (Order no. 171501)

Description

가드 잠금 타입

MGB2-L2...

솔레노이드 힘에 의한 가드 잠금. 전압을 가드 잠금 솔레노이드에 가하여 가드 잠금 활성화. (개방회로 전류 원리)

도어 경첩

잠금 모듈에서 도어 스톱을 언제든지 손쉽게 좌측에서 우측으로 및 그 반대로 변경할 수 있습니다.

치수도
치수도
치수도
치수도

치수 도면

치수 도면

치수 도면

치수 도면

Technical data

승인

c_UL_us_E155795_3/9TÜV Süd München_Z10 040393 0028 Rev.04EAC_RU C-DE.HX37.B.14157/20FCC_2AJ58-02_

기계적 가치 및 환경

설치 방향 도어 경첩 DIN 좌측

모듈 커넥터 AC-MC-SB-M-A-157024 (주문. 아니요. 157024)

모듈 커넥터 AC-MC-SB-M-A-157024 (주문. 아니요. 157024)

전기 연결 값

연결 케이블
MLI 5-핀, M12 1개
정격 전압 36 V
정격 전압 30 V
공칭 전류
40°C에서 4 A
EN 60664-1에 따른 오염 등급 3

기계적 가치 및 환경

보관 온도 -30 ... 70 °C
주변 온도 -30 ... 55 °C
연결부 1
연결 유형 M4 나사 2개
연결 유형 수플러그
핀의 수량 5
보호 등급 IP65 (짝을 이루는 관련 구성품을 사용하여, 단단히 조인 상태에서만)
삽입 주기 100
재질
플러그 하우징 플라스틱
연결부 2
연결 유형 스크루 단자
연결 유형 수플러그
타입 사양 M12 EN 61076-2-101 / A-코딩
핀의 수량 5
보호 등급 IP65 (짝을 이루는 관련 구성품을 사용하여, 단단히 조인 상태에서만)
삽입 주기 100
재질
플러그 로크 다이캐스트 아연, 니켈 도금
플러그 하우징 플라스틱 , 다이캐스트 아연, 니켈 도금

잠금 모듈 MGB2-L2-MLI-U-Y0000-BJ-156392 (주문. 아니요. 156392)

잠금 모듈 MGB2-L2-MLI-U-Y0000-BJ-156392 (주문. 아니요. 156392)

전기 연결 값

정격 절연 전압 Ui 75 V
정격 임펄스 전압 Uimp 0.5 kV
EMC 방호 요건 EMC 지침 2014/30/EU
안전 등급 III
전류 소비 max. 350 mA
트랜스폰더 코딩 Unicode
오염 등급(외부, EN 60947-1에 의거) 3

기계적 가치 및 환경

스위칭 주파수 0.25 Hz
보관 온도 -30 ... 70 °C
기계적 수명
도어 스톱으로서 사용하는 경우, 2줄의 충격 에너지 0.1 x 10⁶
도어 스톱으로서 사용하는 경우, 1줄의 충격 에너지 0.2 x 10⁶
합계 1 x 10⁶
응답 시간 버스 모듈 MBM-...의 사용 설명서 참조
내충격성 및 내진동성 EN IEC 60947-5-3에 의거
보호 등급 IP65 (닫힌 상태에서 연결 케이블, 케이블 연결부 및 서브 모듈이 올바로 장착되어 있을 때)
주변 온도
UB = 24V DC에서 -30 ... 55 °C
재질
하우징 섬유유리 강화 플라스틱 , 다이캐스트 아연, 니켈 도금
잠금력 FZh 2000 N
가드 잠금 원리 개방회로 전류 원리

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

PL최대 SILPFHD범주임무 시간
가드 잠금의 제어PL e32.62x10-9420 y
가드 위치의 모니터링PL e32.62x10-9420 y
가드 잠금의 모니터링PL e32.62x10-9420 y
안전 신호 분석PL e32.62x10-9420 y
비상 정지, 활성화 스위치 등 서브모듈에 포함된 모든 안전 기능에 적용됩니다.


기타

Slotkonfiguration 1,1

AC-MC-00-0-B-156718 (주문. 아니요. 156718)

AC-MC-00-0-B-156718 (주문. 아니요. 156718)

전기 연결 값

EN 60664-1에 따른 오염 등급 3

기계적 가치 및 환경

보관 온도 -30 ... 70 °C
주변 온도 -30 ... 55 °C
재질 유리섬유 강화 플라스틱
연결부 1
연결 유형 M4 나사 2개
보호 등급 IP65 (지정된 기본 모듈을 사용하여, 단단히 조인 상태에서만)

기타

색 검은색
추가 기능
고정 스크루 포함
씰 포함

서브모듈 MSM-1-P-CA-PPP-I7-168641 (주문. 아니요. 168641)

서브모듈 MSM-1-P-CA-PPP-I7-168641 (주문. 아니요. 168641)

작동 및 디스플레이 요소

위치색기타슬라이드인 라벨버전스위칭 부재비고 슬라이드인 라벨번호Designation1LED
1백색인쇄형발광 푸시버튼NO 1개
2청색인쇄형발광 푸시버튼NO 1개
3green인쇄형발광 푸시버튼NO 1개

전기 연결 값

전류 소비 max. 30 mA
제어장치 및 인디케이터
차단 용량 max. 0.25 W
스위칭 전압 24 V
스위칭 전류 5 ... 10 mA
LED 전원장치 24 V DC

기계적 가치 및 환경

설치 방향 임의
보관 온도 -25 ... 70 °C
내충격성 및 내진동성 EN IEC 60947-5-3에 의거
보호 등급 IP65(IP20) (설치된 상태에서)
주변 온도
UB = 24V DC에서 -25 ... 55 °C
재질 유리섬유 강화 플라스틱

기타

Submodulbreite 1
소프트웨어 ID(SW-ID) 9000003

서브모듈 MSM-1-P-CA-B000W0-I8-168644 (주문. 아니요. 168644)

서브모듈 MSM-1-P-CA-B000W0-I8-168644 (주문. 아니요. 168644)

작동 및 디스플레이 요소

위치색기타슬라이드인 라벨버전스위칭 부재비고 슬라이드인 라벨번호Designation1LED
1발광 비상 스톱2 PD
3OM.R키 스위치(테스트 펄스 모니터링)NO 2개

전기 연결 값

전류 소비 max. 16 mA
제어장치 및 인디케이터
차단 용량 max. 0.25 W
스위칭 전압 24 V
스위칭 전류 5 ... 10 mA
LED 전원장치 24 V DC
발광 비상 스톱
차단 용량 max. 0.25 W
스위칭 전압 5 ... 24 V
스위칭 전류 1 ... 100 mA
LED 전원장치 24 V DC

기계적 가치 및 환경

설치 방향 임의
보관 온도 -25 ... 70 °C
응답 시간 버스 모듈 MBM-... 또는 연동장치/잠금장치 모듈 MGB2-I.-BR-... / / MGB2-L.-BR-.../ MGB2-L.-BR-... 에 관한 작동 지침 참조
내충격성 및 내진동성 EN IEC 60947-5-3에 의거
보호 등급 IP65(IP20) (설치된 상태에서)
주변 온도
UB = 24V DC에서 -25 ... 55 °C
재질 섬유유리 강화 플라스틱 , 다이캐스트 아연, 니켈 도금

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

B10D임무 시간
비상 스톱0.13x10620 y
안전 키 작동식 회전 스위치0.06x10620 y


기타

Submodulbreite 1
소프트웨어 ID(SW-ID) 168644
추가 기능 키, ID 번호 165433 포함

Components

AC-MC-SB-M-A-157024
157024
AC-MC-SB-M-A-157024
모듈 커넥터 MLI(M12), 5-핀, 플러그
  • 모듈 플러그 커넥터 MLI(M12), 직선형
  • 핀 개수: 5-핀, 플러그
MGB2-L2-MLI-U-Y0000-BJ-156392
156392
MGB2-L2-MLI-U-Y0000-BJ-156392
잠금 모듈 MGB2-L2-MLI... (블랭킹 커버가 없는 모듈, 개방회로 전류 원리)
  • 사람 또는 프로세스를 보호하기 위한 가드 잠금
  • 버스 모듈 MBM과의 연결을 위한 잠금장치 모듈 MGB2
  • 모니터링된 가드 잠금 기능이 있는 연동
  • 모든 안전 기능을 평가하기 위한 범주 4/PL e
  • 개방형 버전(서브 모듈 비장착)
  • 조절 가능한 도어 경첩
  • 유니코드
  • 모든 모듈식 장치와 호환 가능
AC-MC-00-0-B-156718
156718
AC-MC-00-0-B-156718
사용하지 않는 모듈 연결부용 커버
  • 미사용 연결부용 커버
  • 고정 스크루 포함
  • 씰 포함
MSM-1-P-CA-PPP-I7-168641
168641
MSM-1-P-CA-PPP-I7-168641
서브 모듈 MSM-1-P... (기호가 표시된 상단/하단의 발광 푸시버튼 1개, 중앙의 발광 푸시버튼 1개)
  • MGB2 및 MCM 모듈을 위한 기능 확장
  • 연결 타입: P
  • 기호가 표시된 2개의 발광 푸시버튼
  • 발광 푸시버튼 1개
MSM-1-P-CA-B000W0-I8-168644
168644
MSM-1-P-CA-B000W0-I8-168644
서브 모듈 MSM-1-P... (발광 비상 스톱, 키 작동식 회전 스위치 1개, V-형)
  • MGB2 및 MCM 모듈을 위한 기능 확장
  • 연결 타입: P
  • ISO 13850에 따른 발광 비상 스톱 1개
  • 1개의 키 작동식 회전 스위치 1 x 90°, V-형
  • 키 2개(OM.R-165433) 포함

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 171501
Item designation MGB2-L2-MLI-U-YI7I8-CA-L-171501
Gross weight 1,445kg
Customs tariff number 85371098
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
