HomeProdukte다기능 게이트 박스 MGB2서브모듈 MSMMSM-1-P-CA-L00000-M7-172783

MSM-1-P-CA-L00000-M7-172783 (Order no. 172783)

서브 모듈 MSM-1-P... (인디게이터 용 커버)

  • MGB2 및 MCM 모듈을 위한 기능 확장
  • 연결 타입: P
  • 인디케이터용 백색 커버 1개
MSM-1-P-CA-L00000-M7-172783 (Order no. 172783)

Description

치수도
치수도
치수도
치수도

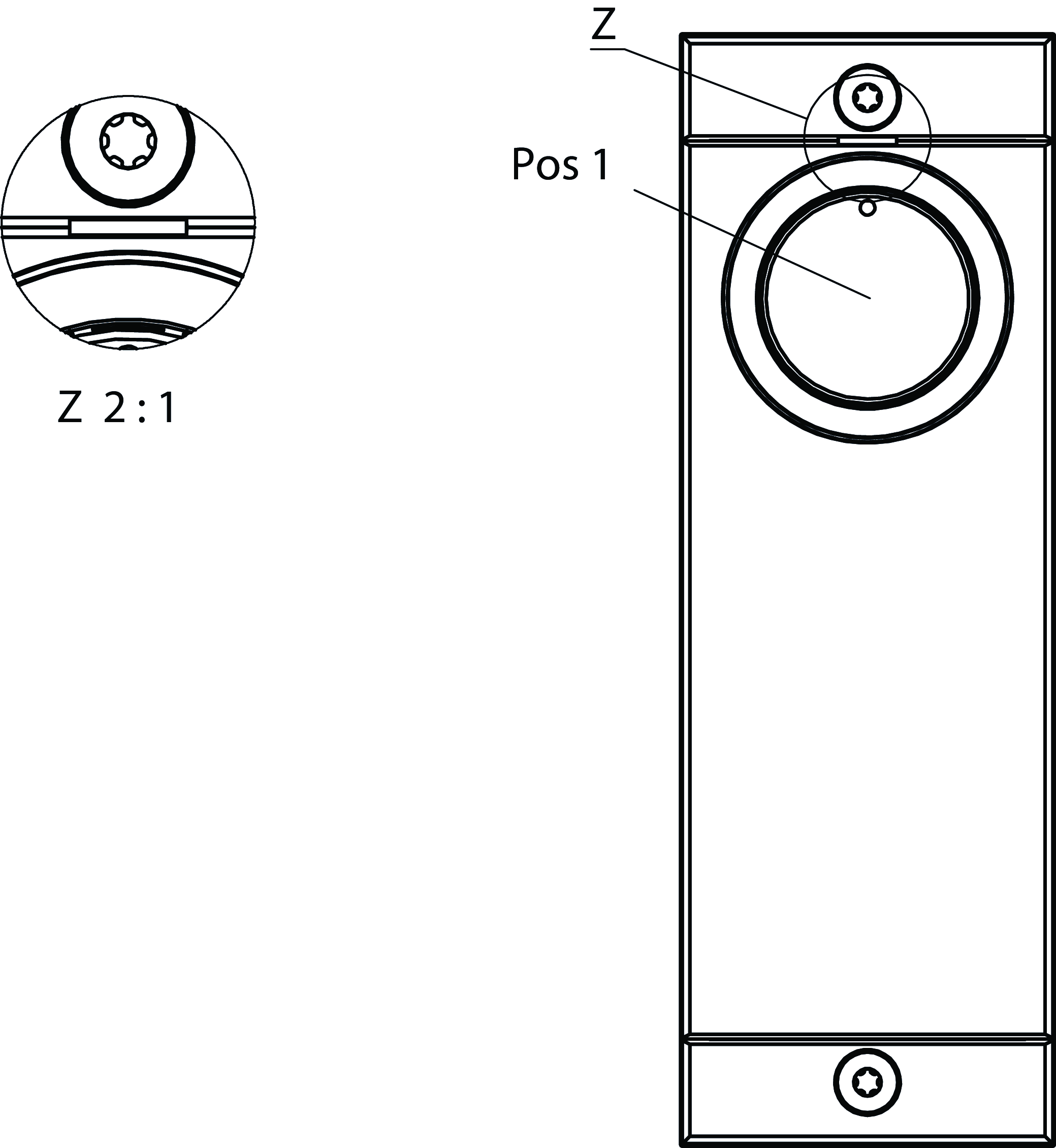

치수 도면

치수 도면
Pos 1신호 인디케이터
Z품목 1의 표지 방향

치수 도면

치수 도면

Technical data

승인

EAC_RU C-DE.HX37.B.14157/20

작동 및 디스플레이 요소

위치색기타슬라이드인 라벨비고 슬라이드인 라벨스위칭 부재버전번호Designation1LED
1백색신호 인디케이터

전기 연결 값

전류 소비 max. 8 mA
제어장치 및 인디케이터
차단 용량 max. 0.25 W
스위칭 전압 24 V
스위칭 전류 5 ... 10 mA
LED 전원장치 24 V DC

기계적 가치 및 환경

설치 방향 임의
보관 온도 -25 ... 70 °C
내충격성 및 내진동성 EN IEC 60947-5-3에 의거
보호 등급 IP65(IP20) (설치된 상태에서)
주변 온도
UB = 24V DC에서 -25 ... 55 °C
재질 유리섬유 강화 플라스틱

기타

Submodulbreite 1
소프트웨어 ID(SW-ID) 9000056

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 172783
Item designation MSM-1-P-CA-L00000-M7-172783
Gross weight 0,08kg
Customs tariff number 85389099990
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
