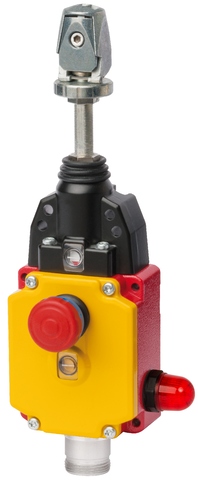

RPS-M-3131SC175BHA10RL024 (Order no. 119841)

비상정지 장치용 견인 리셋 버튼이 장착된 로프 견인 스위치, 클램핑 헤드, 플러그 커넥터 MR10

  • 금속제 하우징
  • EN ISO 13850 및 EN 60947-5-5에 따른 디텐트 매커니즘이 탑재된 비상정지 장치
  • 견인 와이어용 클램핑 헤드
  • 로프의 올바른 장력 표시
  • 플러그 커넥터 MR10
  • LED, 우측
  • 스위칭 접점이 4개인 스위칭 부재
RPS-M-3131SC175BHA10RL024 (Order no. 119841)

Description

스위칭 부재

3131

느린 동작 스위칭 접점, NC 2개 + NO 2개

치수도
치수도
배선도
배선도
이동도
이동도

치수 도면

치수 도면

연결 예시

연결 예시

교대근무 이동 다이어그램

교대근무 이동 다이어그램
구동력 ± 15%

Technical data

승인

EAC_RU C-DE.MO05.B.00971/20CCC2024010305643590_RPS+RPS-Mc_UL_us_E155795_2/4

작동 및 디스플레이 요소

LED 디스플레이
DC 24 V (우측 스위치 적색 LED)

전기 연결 값

헤징 max. 4 A gG
정격 절연 전압 Ui 50 V
정격 임펄스 전압 Uimp 2.5 kV
활용 범주
DC-13 0.27A 50V
AC-15 3A 50V
스위칭 전류
24V에서 min. 10 mA
안전 등급 III
정격 열전류 Ith 4 A

기계적 가치 및 환경

연결 유형 플러그 커넥터 MR10 (10-핀(PE 제외) – 바닥)
NO 접점의 수량 2
순방향 구동 접점의 수량 2
구동 주파수 max. 1200 1/h
구동력 175 N
설치 방향 임의
보관 온도 -25 ... 70 °C
기계적 수명 0.1 x 10⁶
전환 원리 느린 동작 스위칭 접점
보호 등급 IP65
로프 직경 2 ... 5 mm
주변 온도 -20 ... 50 °C
재질
하우징 다이캐스트 알루미늄

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

B10D임무 시간
비상 스톱0.2x10620 y


기타

추가 기능 비상정지 기능

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 119841
Item designation RPS-M-3131SC175BHA10RL024
Gross weight 1,267kg
Customs tariff number 85365019000
ECLASS 27-37-12-01 Emergency stop pull cord switch
