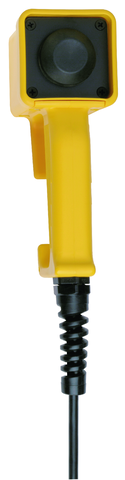

ZSR2A1S05A (Order no. 055425)

ZSR, 하우징 G2, 3단계, 케이블 부착

  • 3 단계 기능
  • 하우징 G2
  • 코일형 연결 케이블, 길이 5m
  • 홀더 포함
ZSR2A1S05A (Order no. 055425)

Description

스위칭 부재

111

NO 1개 + NC 1개 + NC 1개

케이블

나선형으로 된 고급 연결 케이블(안전 접점의 개별적 차폐)을 공급할 수 있습니다.

3 단계 기능

인에이블링 기능은 두 번째 단계(중앙 위치, 구동 지점)에서만 작동합니다. 푸시버튼에서 손을 떼거나 계속 더 누르면(비상 기능), 인에이블링 기능이 제거됩니다(배선에 따라 다름, 기능 순서 참조).

치수도
치수도
치수도
치수도
배선도 111
배선도 111
이동도
이동도

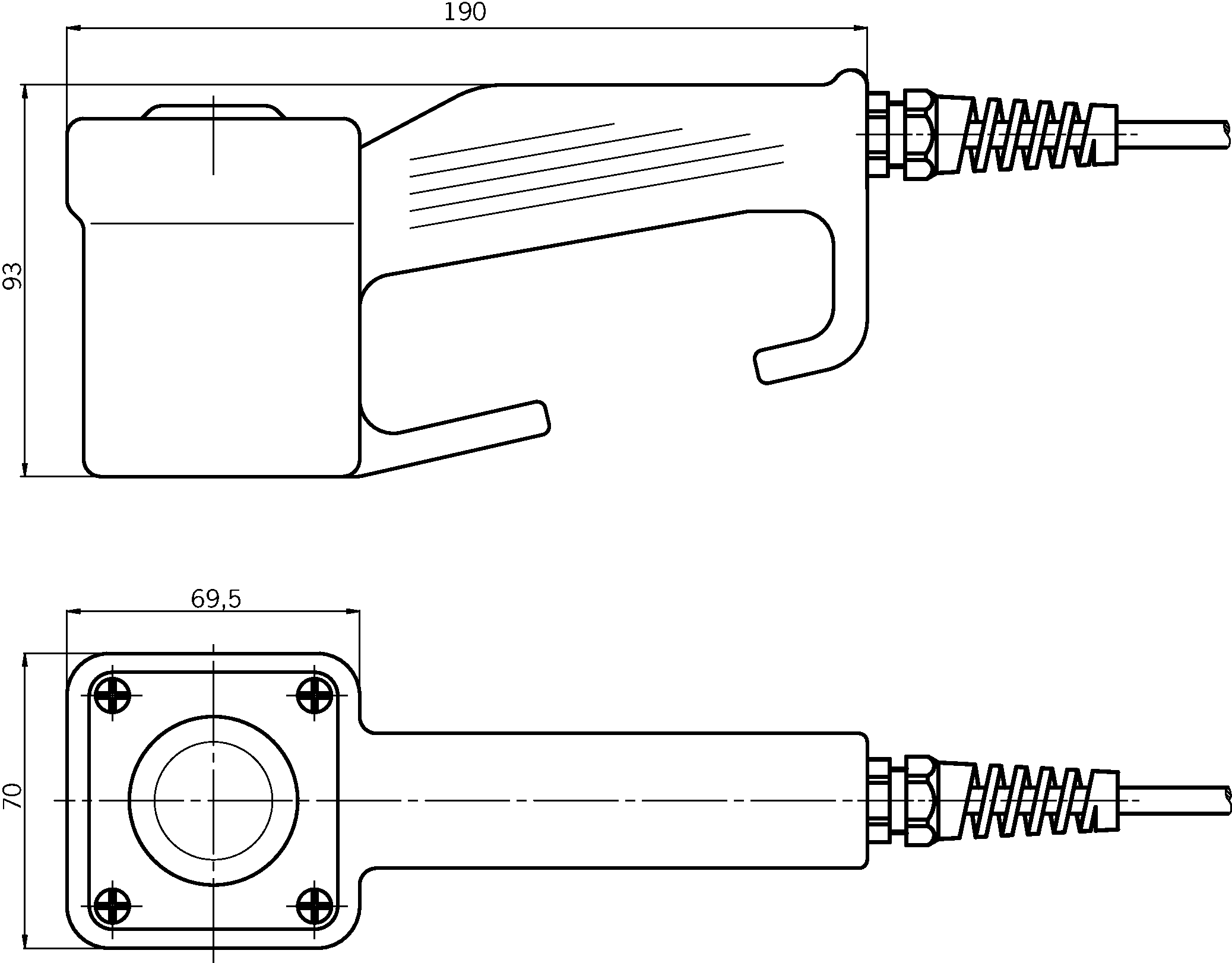

치수 도면

치수 도면

치수 도면

치수 도면

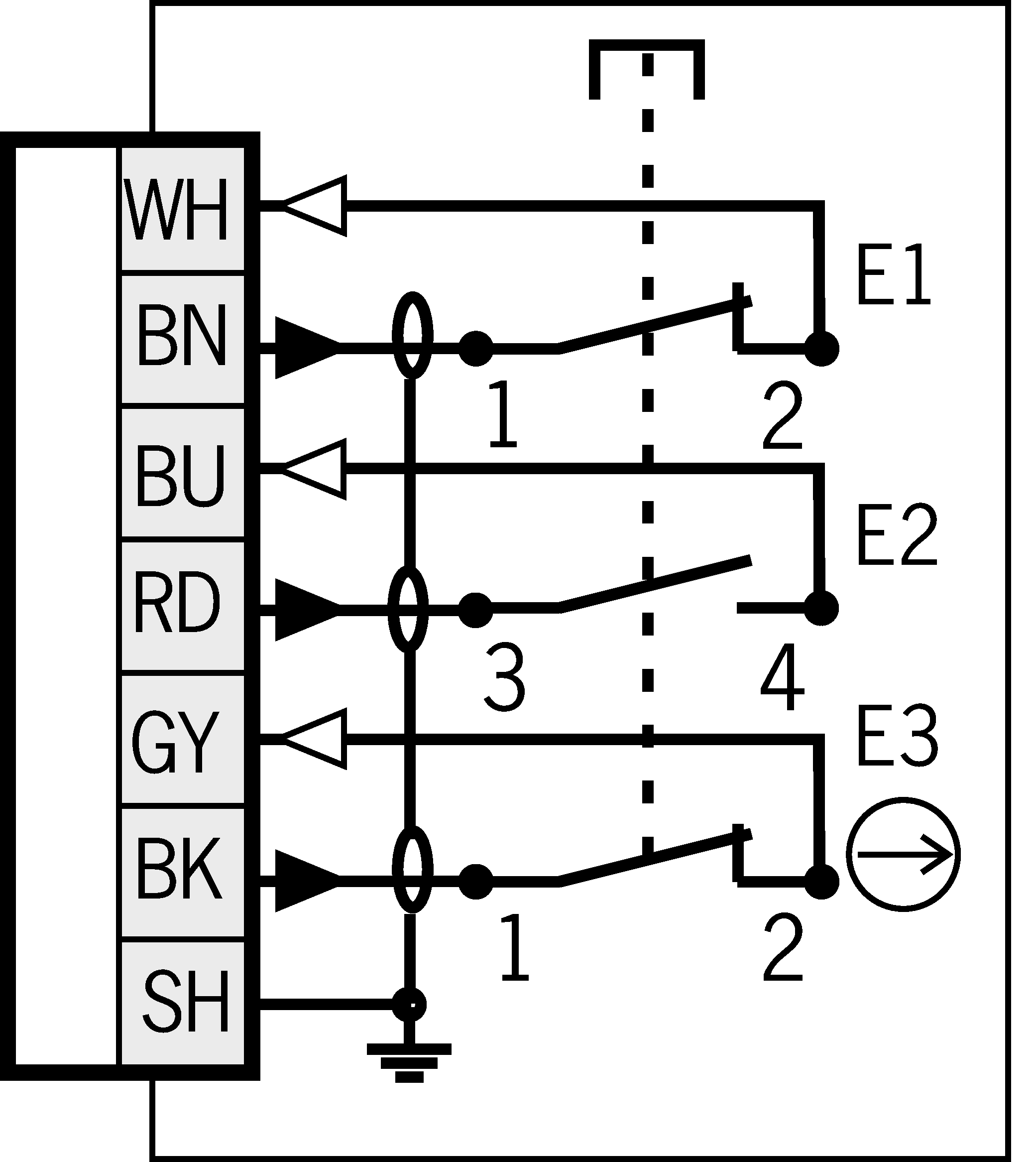

연결 예시

연결 예시

교대근무 이동 다이어그램

교대근무 이동 다이어그램
square_grey_dark.eps닫힘, 활성화
square_grey_light.eps닫힘
square_white.eps열림

Technical data

승인

CCC2024010305643680_EnableSwitch_ZEAC_RU C-DE.MO05.B.00972/20c_UL_us_E206093_4/2

전기 연결 값

헤징 max. 2 A gG
연결 케이블 6x0.34 mm² (3x0.34 mm² 차폐됨 + 3x0.34 mm² 차폐되지 않음)
정격 조건부 단락 전류 100 A
정격 절연 전압 Ui 250 V
정격 임펄스 전압 Uimp 2.5 kV
활용 범주
DC-13 2A 24V
AC-15 2A 230V
스위칭 전압
최소 10mA에서 12 V
스위칭 전류
최소 24V에서 1 mA
스위칭 특성 3 단계 인에이블링 스위치
오염 등급(외부, EN 60947-1에 의거) 3

기계적 가치 및 환경

연결 유형 플라잉 리드
NC 접점의 수량 1
NO 접점의 수량 1
순방향 구동 접점의 수량 1
보관 온도 -25 ... 70 °C
케이블 길이
코일형 5 m
기계적 수명
위치 1-2-3-1 0.1 x 10⁶
위치 1-2-1 0.1 x 10⁶
전환 원리 느린 동작 접점 부재
보호 등급 IP65
주변 온도 -5 ... 50 °C
재질
하우징 플라스틱, 노란색
캡 탄성 중합체, 낮은 PAH, 검은색

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

인에이블링 스위치
B10D 0.5 x 10⁶

기타

다음에 따라 60947-5-8

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 055425
Item designation ZSR2A1S05A
Gross weight 1,405kg
Customs tariff number 85365019000
ECLASS 27-37-12-38 Agreement switch
