ZSM2104-167826 (Order no. 167826)

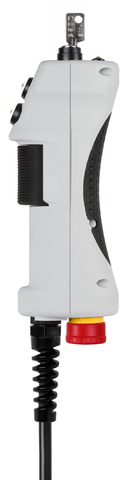

ZSM, LED, + 및 - 버튼, 진동 모터, 정지 명령 장치, 키 작동식 회전 스위치

  • 3 단계 기능
  • 정지 명령 장치
  • 진동 신호
  • LED 인디케이터
  • + 및 - 버튼
  • 키 작동식 회전 스위치; 0 위치에서 키를 제거할 수 있습니다
  • 직선형 연결 케이블, 길이 5 m
ZSM2104-167826 (Order no. 167826)

Description

3 단계 기능

인에이블링 기능은 두 번째 단계(중앙 위치, 구동 지점)에서만 작동합니다. 푸시버튼에서 손을 떼거나 계속 더 누르면(비상 기능), 인에이블링 기능이 제거됩니다(배선에 따라 다름, 기능 순서 참조).

정지 명령 장치

스위치 하우징에 장착된 2-채널 비상정지 장치(적색, 당김 리셋 및 회전 리셋 버튼 장착), 여러 배선 컨셉트에 사용 가능

하단에 위치, 추락하는 경우 꺽임 방지 스트레인 릴리프에 의해 보호됨.

진동 신호

진동 신호는 권한 위치의 촉감적 피드백에 사용됩니다.

LED 인디케이터

LED 인디케이터는 인에이블링 스위치에서 육안으로 직접 피드백하기 위해 사용됩니다.

+ 및 - 버튼

이 푸시버튼을 개별적으로 구성할 수 있습니다. 예를 들어, 순방향이나 역방향으로 이동하는 축을 위해.

키 작동식 회전 스위치

개별적인 용도로, 예를 들어 작동 모드 선택기로서. 0 위치에서만 키를 제거할 수 있습니다.

케이블

직선형의 고급 연결 케이블을 공급할 수 있습니다.

치수도
치수도
기능 순서
기능 순서
스위칭 기능
스위칭 기능

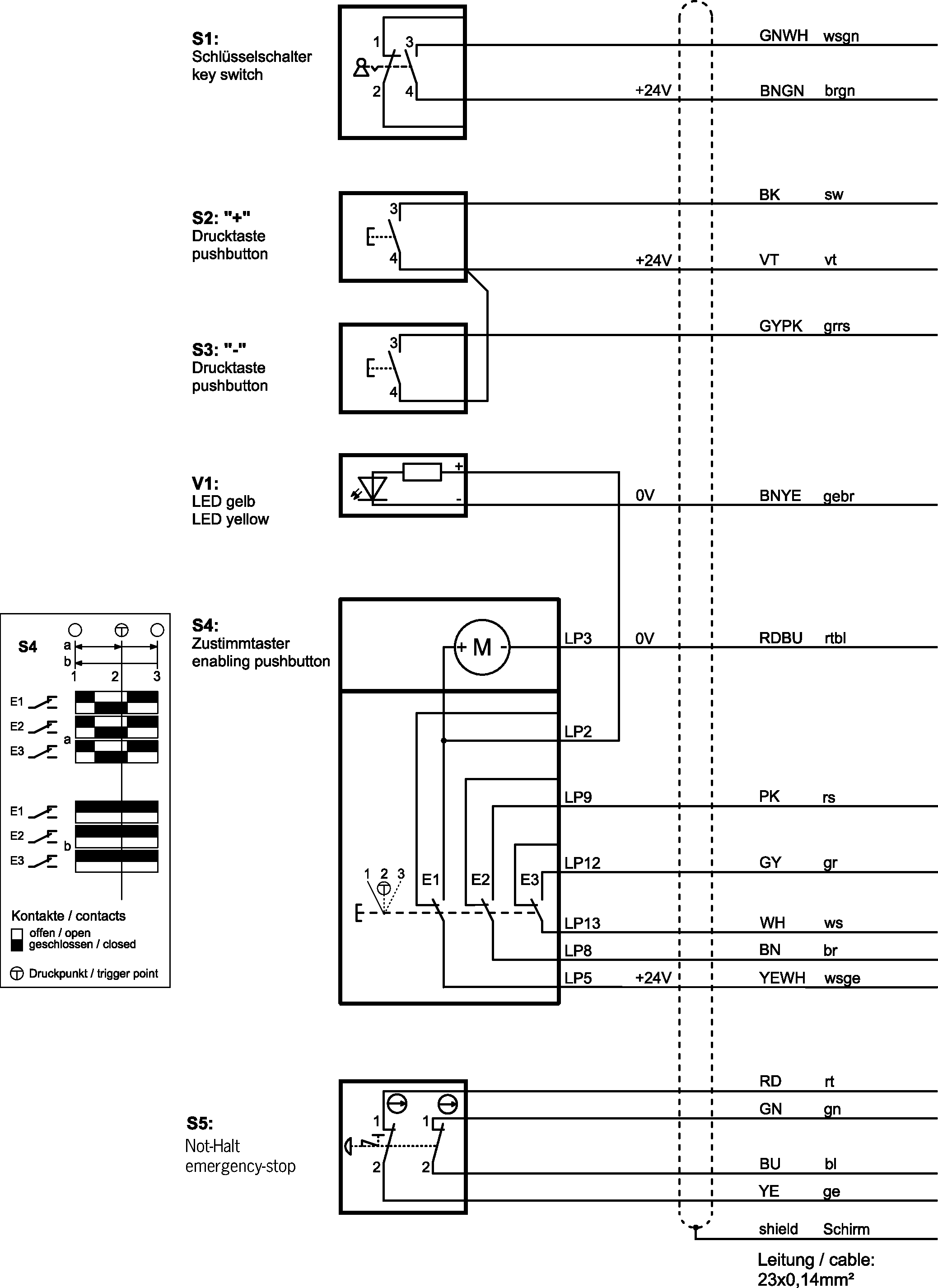

배선도
배선도

치수 도면

치수 도면

연결 예시

연결 예시

연결 예시

연결 예시

연결 예시

연결 예시

Technical data

승인

EAC_RU C-DE.MO05.B.00972/20c_UL_us_E206093_4/1

작동 및 디스플레이 요소

위치색기타비고 슬라이드인 라벨버전스위칭 부재슬라이드인 라벨번호Designation1LED
yellowLED1
중앙 위치에서 키를 제거할 수 있습니다키 작동식 회전 스위치1
진동 모터1
- 버튼1
+ 버튼1
비상정지 장치1

전기 연결 값

헤징 max. 2 A gG
연결 케이블 23x0.14 mm² (차폐됨)
정격 조건부 단락 전류 100 A
정격 절연 전압 Ui 50 V
정격 임펄스 전압 Uimp 0.5 kV
활용 범주
DC-13 24V 0.01A (추가 인디케이터용)
DC-13 24V 0.3A (추가적인 제어를 위해)
DC-13 30V 0.1A (인에이블링 스위치용, 주의: 유도 부하의 경우 환류 다이오드를 사용하여 출력부를 보호해야 합니다.)
스위칭 특성 3 단계 인에이블링 스위치
오염 등급(외부, EN 60947-1에 의거) 3

기계적 가치 및 환경

연결 유형 케이블 엔드 슬리브가 있는 플라잉 리드
전환 접점의 수량 3 (블록 다이어그램에 따른 연결)
보관 온도 -25 ... 70 °C
케이블 길이
직선형 5 m
기계적 수명 1 x 10⁶
전환 원리 스냅 동작 접점 부재
보호 등급 IP54
주변 온도 -5 ... 60 °C
재질 PA, CR, TPE (낮은 PAH)

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

비상 스톱
B10D 0.1 x 10⁶
인에이블링 스위치
B10D 0.1 x 10⁶

기타

다음에 따라 60947-5-8

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 167826
Item designation ZSM2104-167826
Gross weight 0,95kg
Customs tariff number 85371098
ECLASS 27-37-12-38 Agreement switch
