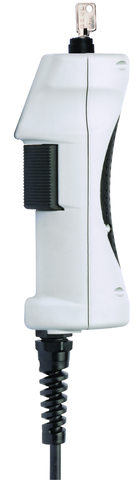

ZSM2200-105362 (Order no. 105362)

ZSM, 진동 모터, 키 작동식 회전 스위치

  • 3 단계 기능
  • 진동 신호
  • 키 작동식 회전 스위치
  • 직선형 연결 케이블, 길이 8 m
ZSM2200-105362 (Order no. 105362)

Description

3 단계 기능

인에이블링 기능은 두 번째 단계(중앙 위치, 구동 지점)에서만 작동합니다. 푸시버튼에서 손을 떼거나 계속 더 누르면(비상 기능), 인에이블링 기능이 제거됩니다(배선에 따라 다름, 기능 순서 참조).

진동 신호

진동 신호는 권한 위치의 촉감적 피드백에 사용됩니다.

키 작동식 회전 스위치

개별적인 용도로, 예를 들어 작동 모드 선택기로서.

케이블

직선형의 고급 연결 케이블을 공급할 수 있습니다.

치수도
치수도
기능 순서
기능 순서
스위칭 부재
스위칭 부재
배선도
배선도

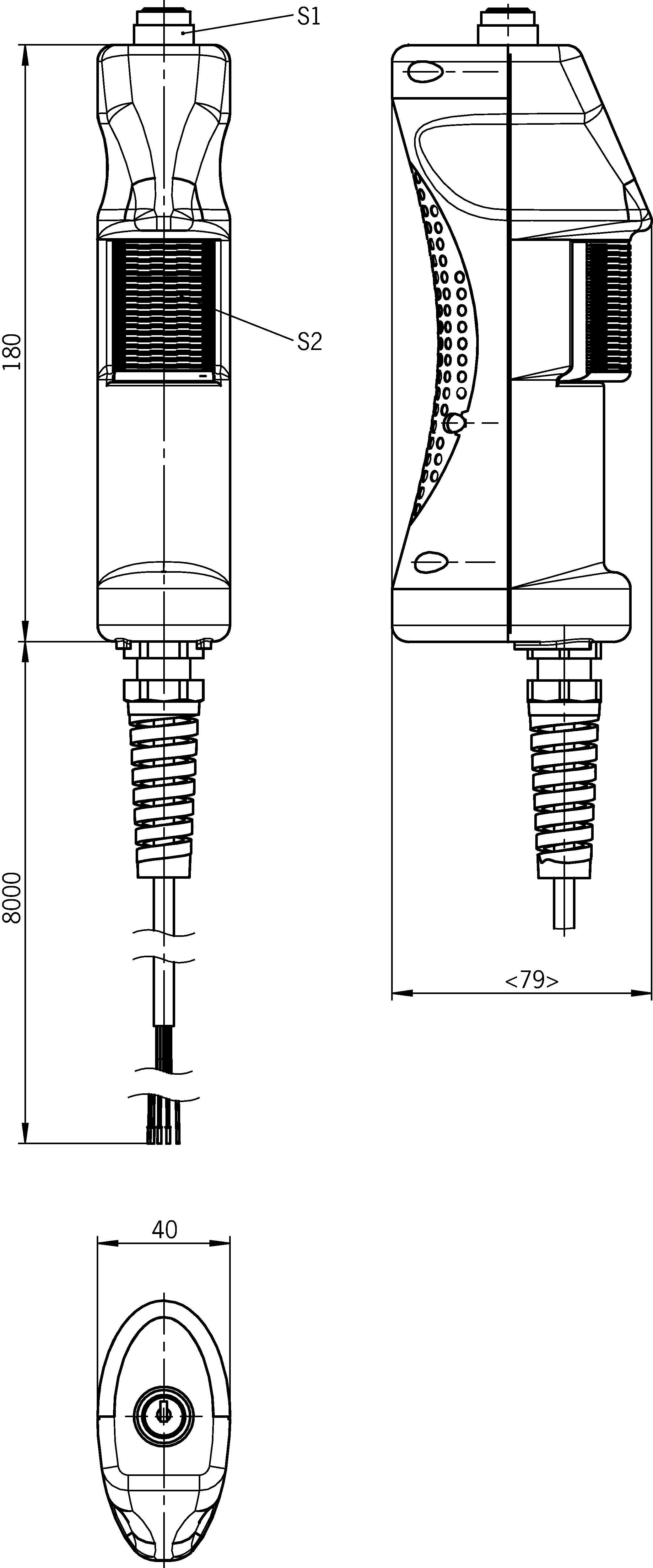

치수 도면

치수 도면

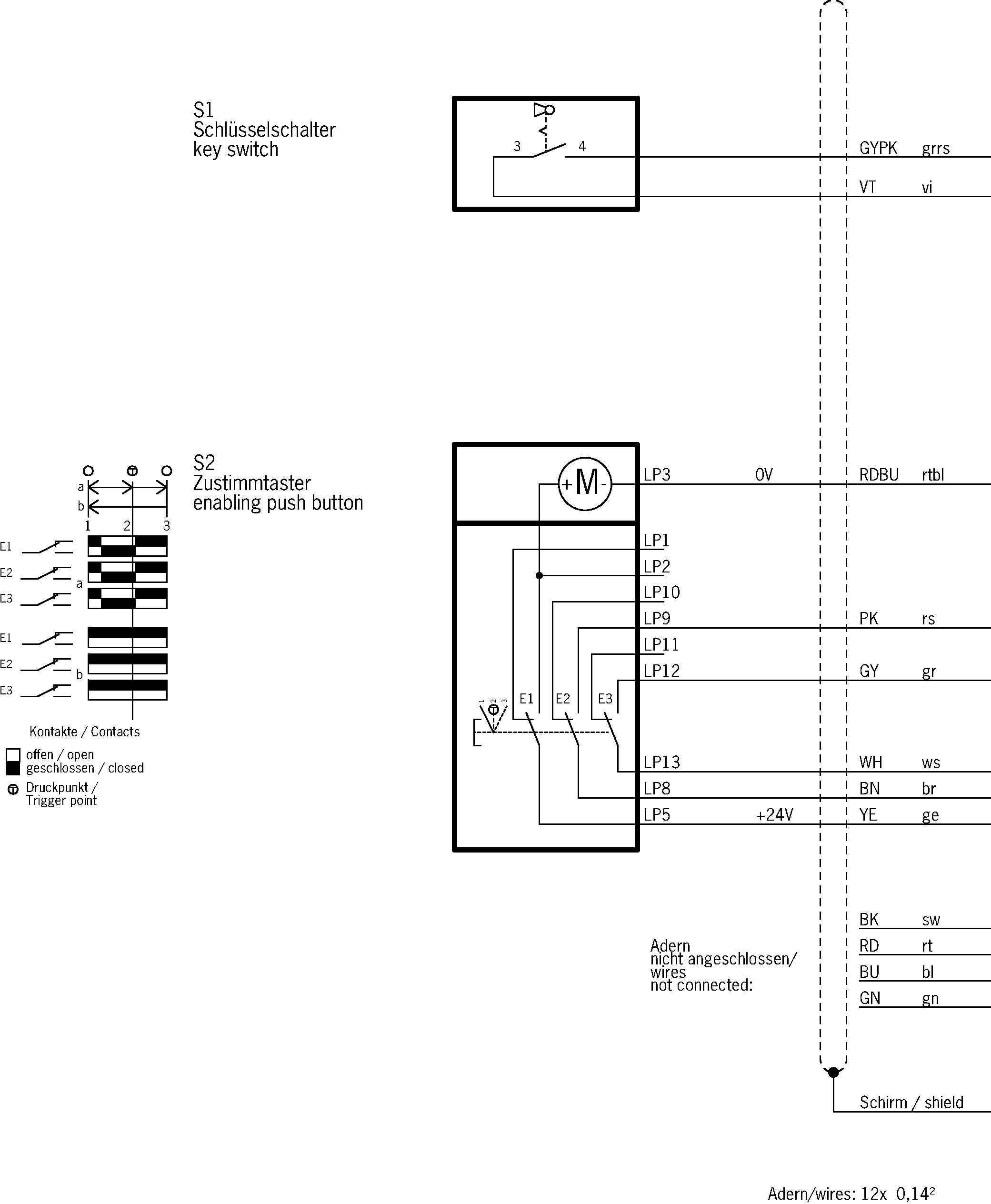

연결 예시

연결 예시

연결 예시

연결 예시

연결 예시

연결 예시

Technical data

승인

EAC_RU C-DE.MO05.B.00972/20c_UL_us_E206093_4/1

작동 및 디스플레이 요소

위치색기타스위칭 부재버전슬라이드인 라벨비고 슬라이드인 라벨번호Designation1LED
키 작동식 회전 스위치1
진동 모터1

전기 연결 값

헤징 max. 2 A gG
연결 케이블 12x0.14 mm² (차폐됨)
정격 조건부 단락 전류 100 A
정격 절연 전압 Ui 50 V
정격 임펄스 전압 Uimp 0.5 kV
활용 범주
DC-13 24V 0.3A (추가적인 제어를 위해)
DC-13 30V 0.1A (인에이블링 스위치용, 주의: 유도 부하의 경우 환류 다이오드를 사용하여 출력부를 보호해야 합니다.)
스위칭 특성 3 단계 인에이블링 스위치
오염 등급(외부, EN 60947-1에 의거) 3

기계적 가치 및 환경

연결 유형 플라잉 리드
전환 접점의 수량 3 (블록 다이어그램에 따른 연결)
보관 온도 -25 ... 70 °C
케이블 길이
직선형 8 m
기계적 수명 1 x 10⁶
전환 원리 스냅 동작 접점 부재
보호 등급 IP54
주변 온도 -5 ... 60 °C
재질 PA, CR, TPE (낮은 PAH)

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

인에이블링 스위치
B10D 0.1 x 10⁶

기타

다음에 따라 60947-5-8

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 105362
Item designation ZSM2200-105362
Gross weight 0,904kg
Customs tariff number 85365019000
ECLASS 27-37-12-38 Agreement switch
