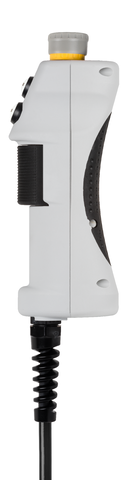

ZSM2201-126706 (Order no. 126706)

ZSM, + 및 - 버튼, 정지 명령 장치

  • 3 단계 기능
  • 정지 명령 장치
  • + 및 - 버튼
  • 코일형 연결 케이블, 길이 4.8m
ZSM2201-126706 (Order no. 126706)

Description

3 단계 기능

인에이블링 기능은 두 번째 단계(중앙 위치, 구동 지점)에서만 작동합니다. 푸시버튼에서 손을 떼거나 계속 더 누르면(비상 기능), 인에이블링 기능이 제거됩니다(배선에 따라 다름, 기능 순서 참조).

정지 명령 장치

스위치 하우징에 장착된 장비의 스톱(회색/노란색, 당김 리셋 및 회전 리셋 기능 탑재), 상이한 여러 배선 컨셉트에 사용 가능

비상 시 긴급하게 접근할 수 있도록 상부에 위치

+ 및 - 버튼

이 푸시버튼을 개별적으로 구성할 수 있습니다. 예를 들어, 순방향이나 역방향으로 이동하는 축을 위해.

케이블

나선형 버전의 고급 연결 케이블을 공급할 수 있습니다.

치수도
치수도
기능 순서
기능 순서
스위칭 부재
스위칭 부재

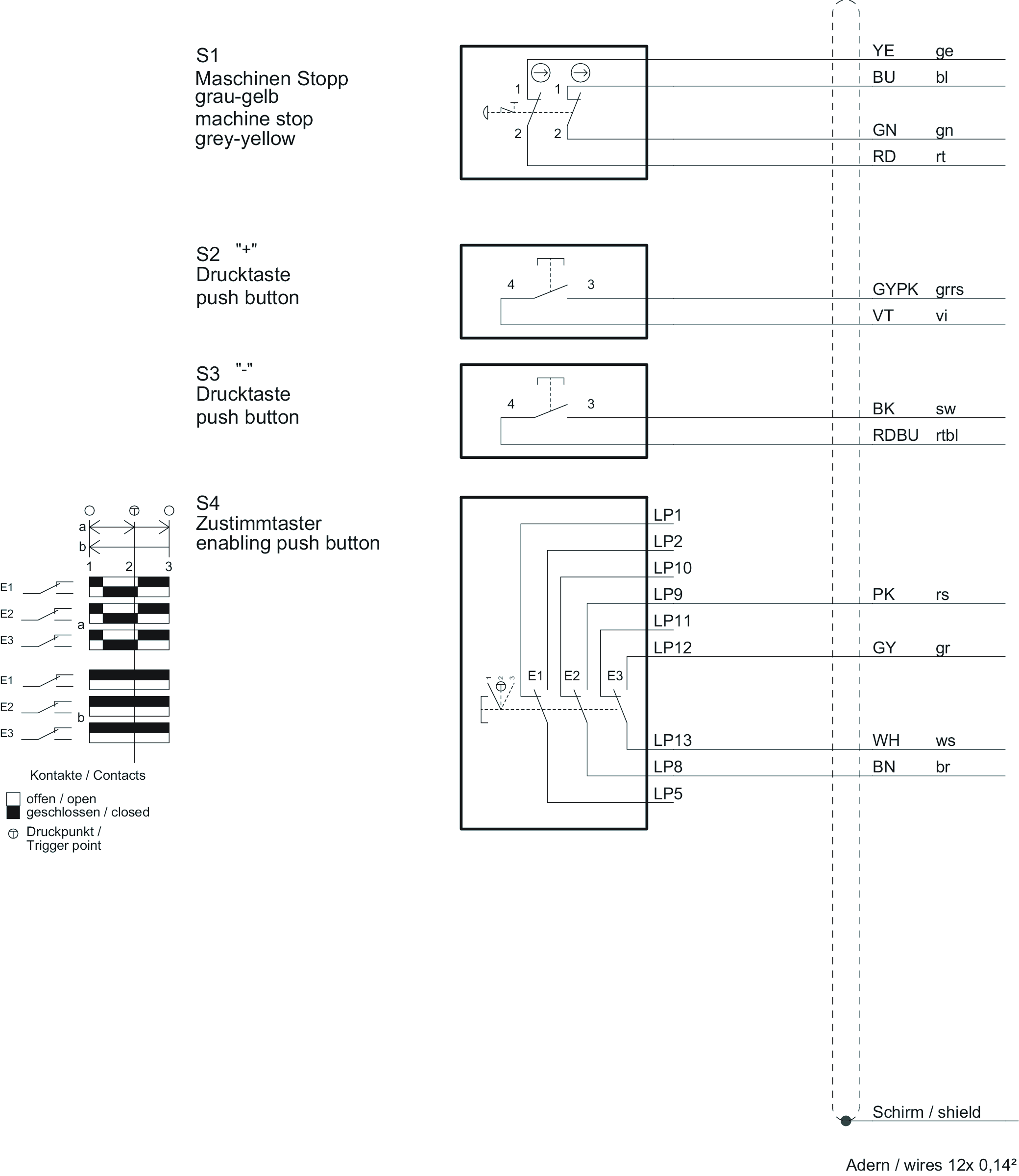

배선도
배선도

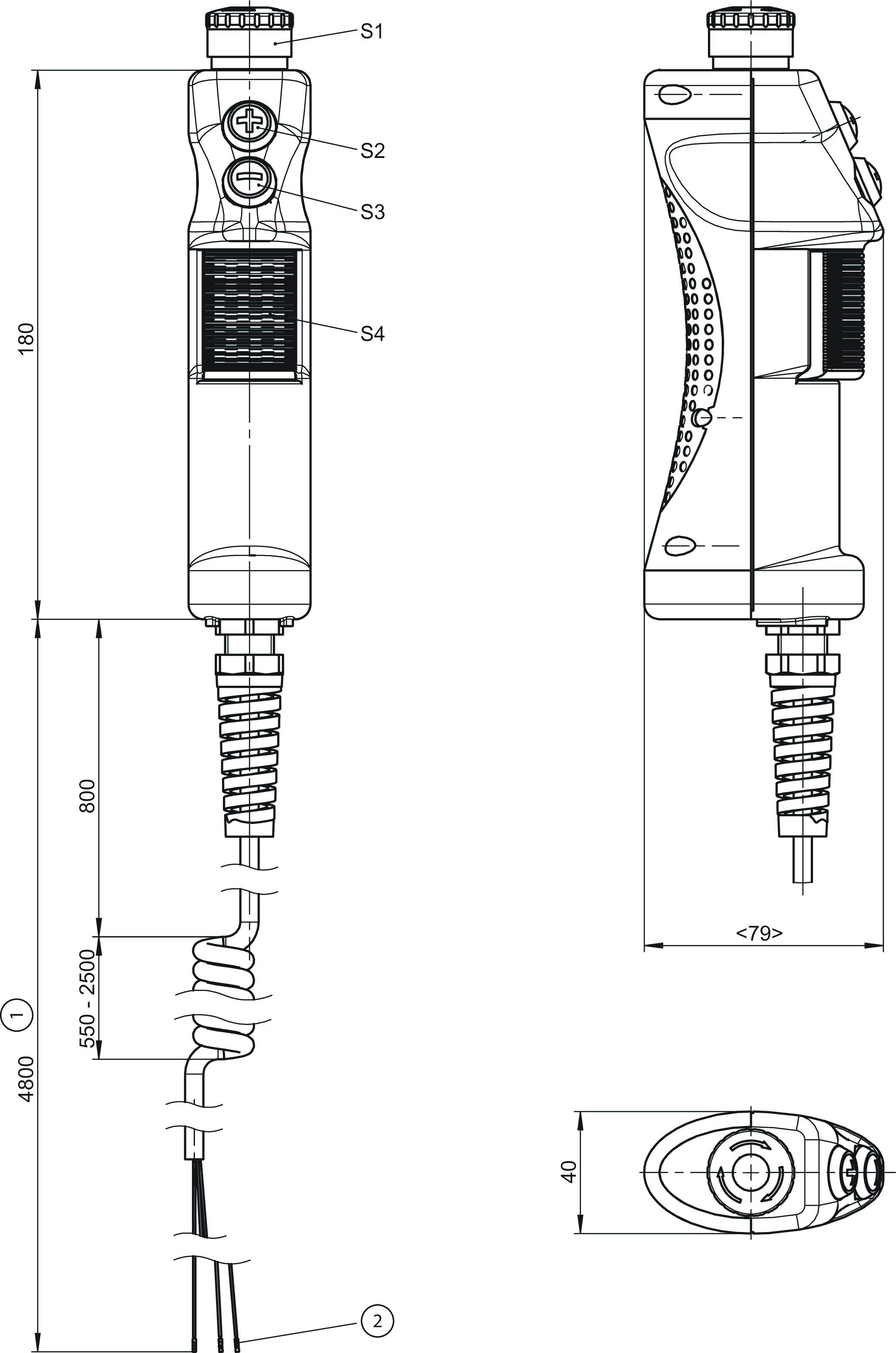

치수 도면

치수 도면
1케이블 길이 연장됨
2케이블 엔드 슬리브

연결 예시

연결 예시

연결 예시

연결 예시

연결 예시

연결 예시

Technical data

승인

EAC_RU C-DE.MO05.B.00972/20c_UL_us_E206093_4/1

작동 및 디스플레이 요소

위치색기타스위칭 부재버전비고 슬라이드인 라벨슬라이드인 라벨번호Designation1LED
- 버튼1
회색장비 스톱1
+ 버튼1

전기 연결 값

헤징 max. 2 A gG
연결 케이블 12x0.14 mm² (차폐됨)
정격 조건부 단락 전류 100 A
정격 절연 전압 Ui 50 V
정격 임펄스 전압 Uimp 0.5 kV
활용 범주
DC-13 30V 0.1A (인에이블링 스위치용, 주의: 유도 부하의 경우 환류 다이오드를 사용하여 출력부를 보호해야 합니다.)
DC-13 24V 0.3A (추가적인 제어를 위해)
스위칭 특성 3 단계 인에이블링 스위치
오염 등급(외부, EN 60947-1에 의거) 3

기계적 가치 및 환경

연결 유형 플라잉 리드
전환 접점의 수량 3 (블록 다이어그램에 따른 연결)
보관 온도 -25 ... 70 °C
케이블 길이
코일형 4.8 m
기계적 수명 1 x 10⁶
전환 원리 스냅 동작 접점 부재
보호 등급 IP54
주변 온도 -5 ... 60 °C
재질 PA, CR, TPE (낮은 PAH)

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

인에이블링 스위치
B10D 0.1 x 10⁶
장비 스톱, 회색
B10D 0.1 x 10⁶

기타

다음에 따라 60947-5-8

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 126706
Item designation ZSM2201-126706
Gross weight 0,78kg
Customs tariff number 85371098
ECLASS 27-37-12-38 Agreement switch
