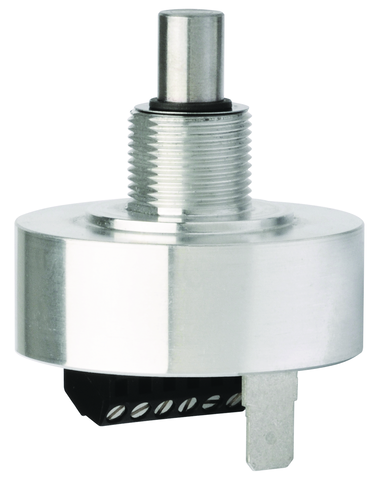

HKB100S7A05K (Order no. 109429)

키 기능이 있는 핸들 HKB

  • 회전당 100개의 디텐트
  • 무마모 자석식 디텐트 위치
  • 회전당 100회의 펄스
  • 축방향에서 키 기능
  • 소형 디자인
  • 평판 조작자 패널과 하우징 HBA/HBM와 같이 작고 가벼운 휴대용 펜던트 스테이션에 가장 적합
HKB100S7A05K (Order no. 109429)

Description

비고

  • RS422 입력부가 장착된 Siemens 제어 시스템에 적합한 출격부 A05
펄스 다이어그램
펄스 다이어그램

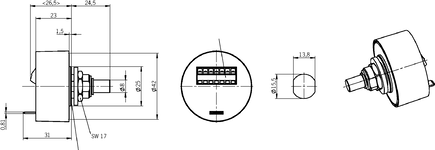

치수도
치수도

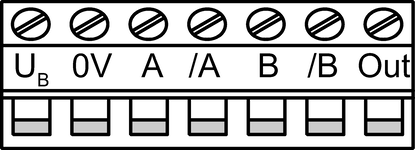

배선도
배선도
Hand-held pendant stations and hand wheels

기능 도면

기능 도면

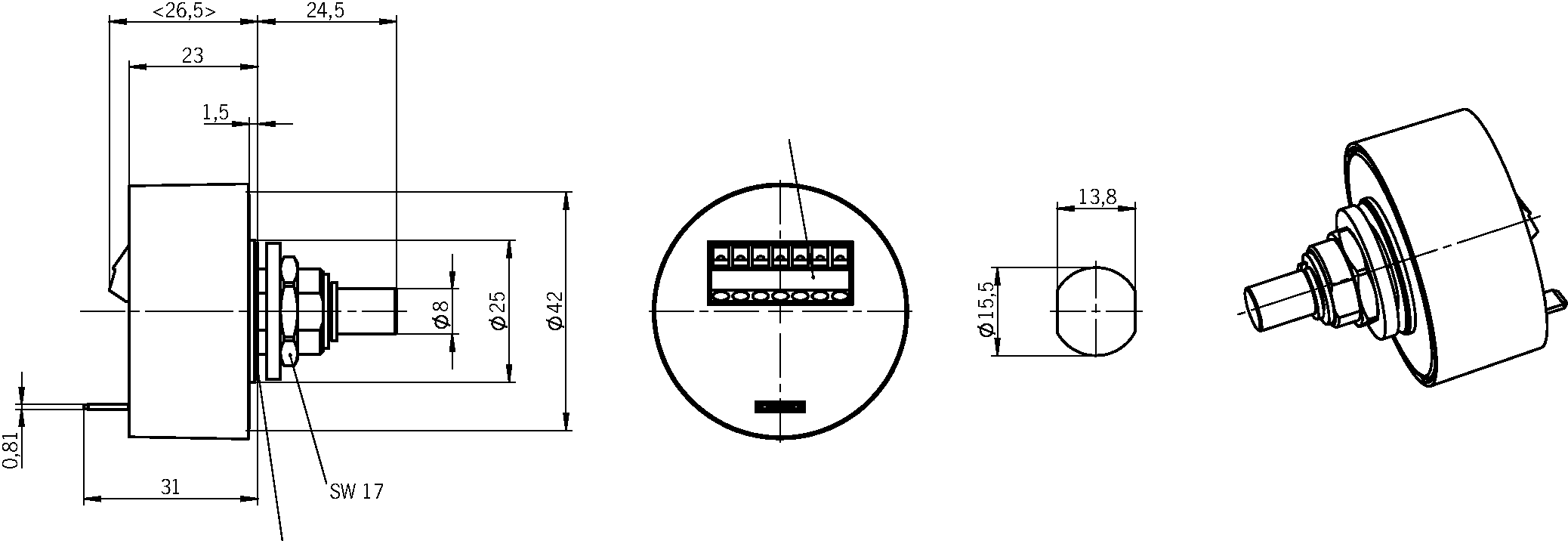

치수 도면

치수 도면

연결 예시

연결 예시

Technical data

승인

c_UL_us_E218262_2/1EAC_RU C-DE.MO05.B.00972/20

전기 연결 값

연결 단면도 0.08 ... 1.5 mm²
연결 단면적 AWG 28 ... 16 AWG
출력 타입 RS422
출력 전압
HIGH(1) min. 3.4 V DC 5mA에서 (키 기능)
RS422A에 의거
HIGH(1) min. 4.0 V DC 0mA에서 (키 기능)
HIGH(1) min. 3.0 V DC 20mA에서 (키 기능)
LOW(0) max. 1.3 V DC 15mA에서 (키 기능)
작동 전압 DC 5 V DC -5% ... +5%
EMC 방호 요건
CE에 의거 EN 61000-6-2, EN 61000-6-4
회전당 펄스 2x100
전류 소비
무부하 max. 80 mA

기계적 가치 및 환경

연결 유형 스크루 단자 7-핀 + 차폐부 연결
조임 토크 max. 0.25 Nm
보관 온도 -25 ... 70 °C
대기 습도
(응결 허용되지 않음) 80 % rH
회전당 디텐트 위치 100
내충격성 및 내진동성 EN 60068-2-27/-2-6에 의거
보호 등급
NEMA에 의거 250-12 (설치된 상태에서)
IP65 (설치된 상태에서)
주변 온도 0 ... 50 °C
재질 알루미늄

기타

디텐트 매카니즘 자석식
추가 기능 키 기능

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 109429
Item designation HKB100S7A05K
Gross weight 0,158kg
Customs tariff number 85365019000
ECLASS 27-24-23-07 Command-, control-, signal appliance
