CIT3APL1N30-STA (Order no. 071900)

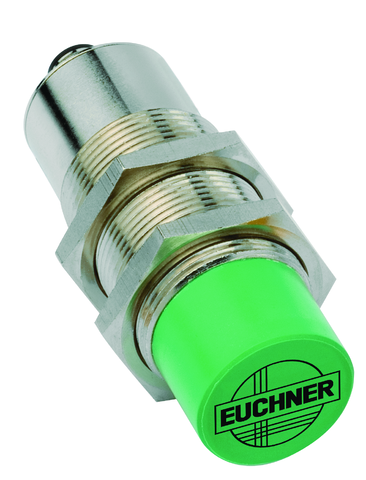

병렬 인터페이스가 장착된 읽기 전용 헤드 CIT3A, 축방향으로 연결

CIT3APL1N30-STA (Order no. 071900)

Description

주의:

차폐된 케이블을 사용하는 경우, 연결 케이블의 길이는 최대 50m일 수 있습니다.

치수도
치수도
배선도
배선도

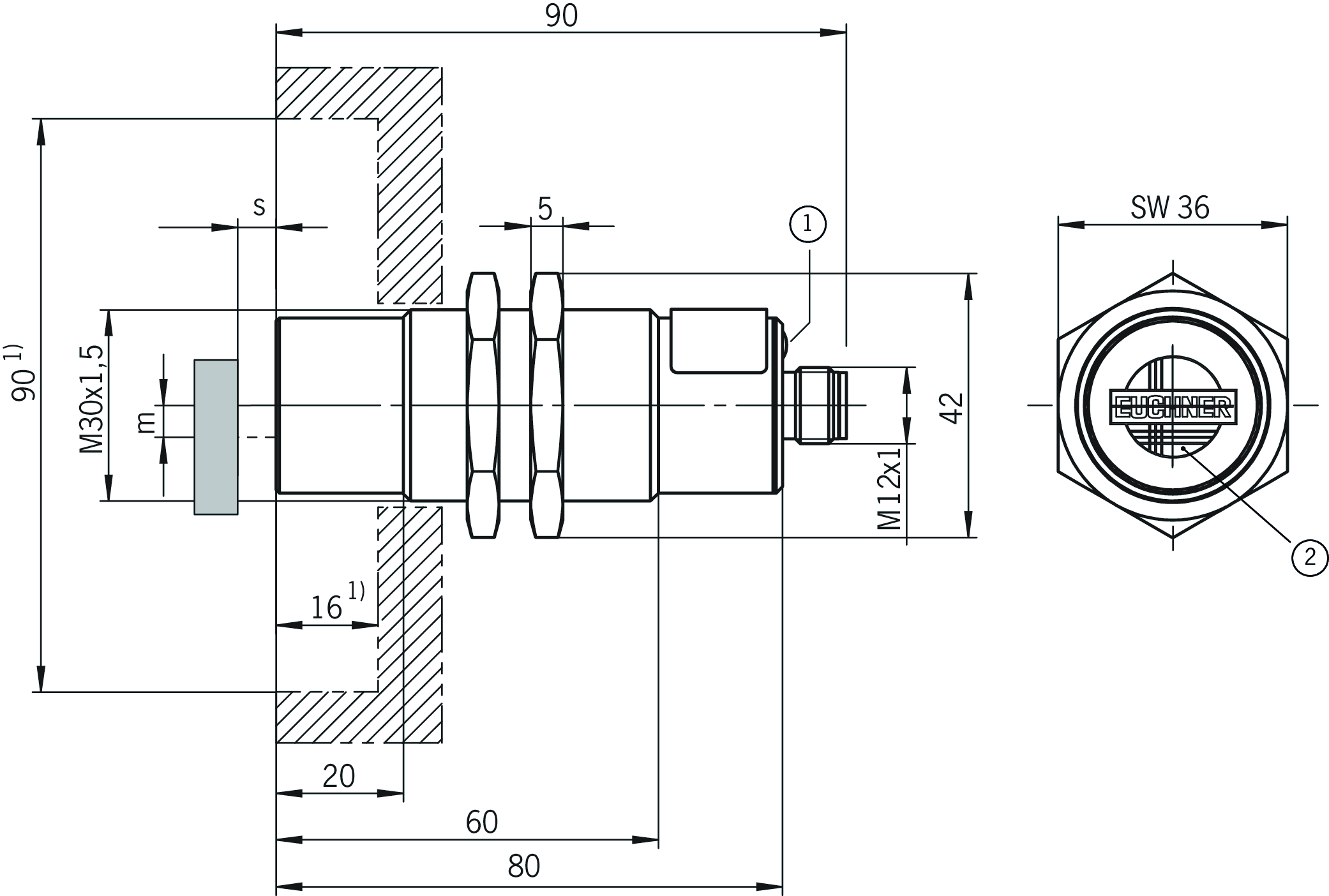

치수 도면

치수 도면
1LED
1)정리된 구역
2액티브 페이스
m중심 옵셋
s읽기 거리

연결 예시

연결 예시

Technical data

승인

EAC_RU C-DE.MO05.B.00971/20

전기 연결 값

출력 타입 푸시-풀
출력 전압
min. UB -3 V DC HIGH 레벨용
0 ... 2 V DC LOW 레벨용
작동 전압 DC 20 ... 24 ... 28 V DC (모든 전기 연결부는 IEC/EN 61558-2-6에 따른 안전 변압기에 의해서나(고장이 발생한 경우 출력 전압이 제한되며) 이에 상응하는 절연 조치에 의해 주전원에서 절연되어야 합니다.)
입력 전압
max. 2 V DC SKIP 입력부 LOW 레벨
min. 15 V DC SKIP 입력부 HIGH 레벨
스위칭 전류
출력부 하나당 max. 30 mA
전류 소비
무부하 65 ... 100 mA
저항 4.5 kΩ SKIP 입력부 입력 저항

기계적 가치 및 환경

연결 유형 M12 플러그, 8-핀, 축방향 연결 (연결 케이블의 차폐층은 M12 플러그 커넥터에 있는 널링 너트를 통해 읽기 헤드 하우징에 전기적으로 연결됩니다.)
보관 온도 -25 ... 70 °C
장착 타입 표면
보호 등급 IP67
주변 온도 0 ... 50 °C
재질
하우징 CuZn, 니켈 도금

인터페이스

날짜 인터페이스 4비트 병렬, HIGH/ LOW 레벨을 통한 이진 코딩

액추에이터 CIS3AP50X50SH16YSNOU, CIS3AP50X50SH16YSNOP과 결합하여

읽기 거리
25°C에서 7 ... 12 ... 20 mm (데이터가 올바로 읽기 헤드에 전송되려면, 데이터 캐리어가 측면에서 접근하는 동안 최소 거리를 유지해야 합니다.)
중앙 오프셋
s = 12 mm의 읽기 거리에서 -11 ... 11 mm

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 071900
Item designation CIT3APL1N30-STA
Gross weight 0,22kg
Customs tariff number 85389099990
ECLASS 27-28-04-01 Identification, RFID Reader
