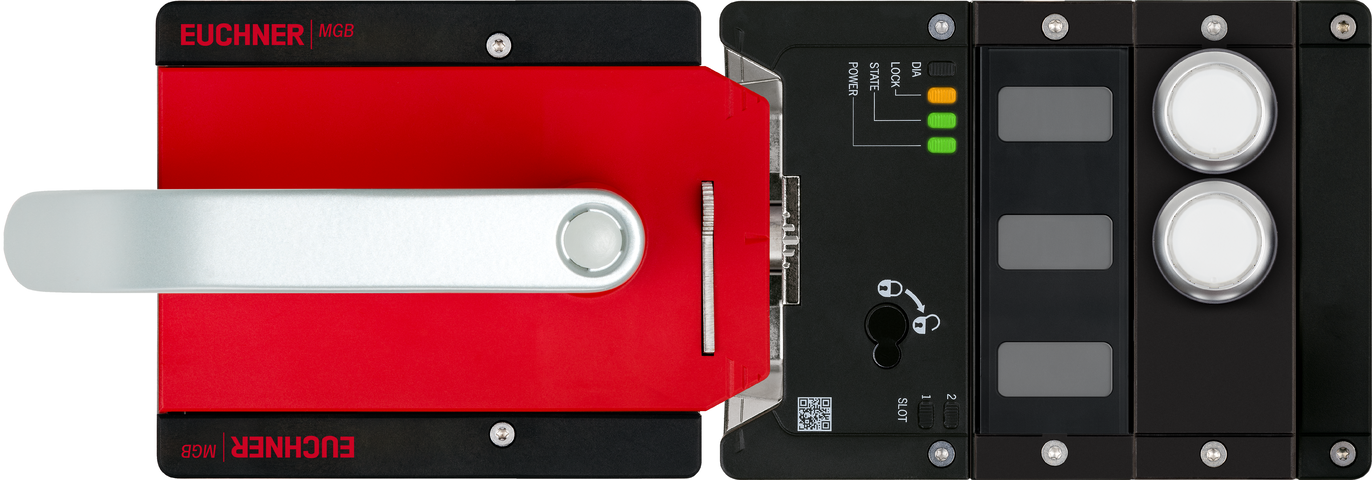

잠금 세트 MGB2-L2... (푸시버튼 2개, 개방회로 전류 원리, 좌측에 도어 경첩)
- 가드 로크 모니터링 기능 탑재 가드 잠금장치
- 발광 푸시버튼 2개
- 조절형 도어 경첩; 공장 설정: 좌측
- 유니코드
- 어떠한 버스 모듈 MBM에도 연결하기 위해
- 버스 모듈 MBM에 원격 또는 직접 장착
Description
가드 잠금 타입
MGB2-L2... | 솔레노이드 힘에 의한 가드 잠금. 전압을 가드 잠금 솔레노이드에 가하여 가드 잠금 활성화. (개방회로 전류 원리) |
어떠한 모듈 MBM에도 유연하게 연결
잠금 세트는 어떤 버스 모듈 MBM에 연결될 수 있으므로, 이 세트는 기존의 시스템을 보완하거나 확장하기 위한 이상적인 선택이 됩니다.
원격 장착
공간이 제한되어 있으면, 그 버스 모듈을 잠금 세트에 원격 장착할 수 있습니다.
렌즈 세트
포함된 렌즈 세트 120344를 사용하여 푸시버튼의 색을 선택할 수 있습니다(5가지의 색).
슬라이드 인 라벨
사용자는 동봉된 슬라이드-인 라벨을 사용하여 맞춤형 라벨을 제작할 수 있습니다. (3개, 블랭크)
치수 도면
치수 도면
Technical data
승인
핸들 모듈 MGB2-H-BA1A1-L-156396 (주문. 아니요. 156396)
기계적 가치 및 환경
| 설치 방향 | 도어 경첩 DIN 좌측 |
| 보호 등급 | IP65 |
| 주변 온도 | -30 ... 55 °C |
| 재질 | |
| 하우징 | 섬유유리 강화 플라스틱, 니켈 도금 다이캐스트 아연, 스테인리스 스틸 |
잠금 모듈 MGB2-L2-MLI-U-YB1B7-DA-L-173372 (주문. 아니요. 173372)
기계적 가치 및 환경
| 설치 방향 | 도어 경첩 DIN 좌측 |
서브모듈 MSM-1-N-AA-QQQ-B1-137610
작동 및 디스플레이 요소
| 위치 | 색 | 기타 | 버전 | 스위칭 부재 | 슬라이드인 라벨 | 비고 슬라이드인 라벨 | 번호 | Designation1 | LED |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 슬라이드인 라벨용 위치 | ||||||||
| 2 | 슬라이드인 라벨용 위치 | ||||||||
| 3 | 슬라이드인 라벨용 위치 |
기계적 가치 및 환경
| 설치 방향 | 임의 |
| 보관 온도 | -30 ... 70 °C |
| 내충격성 및 내진동성 | EN IEC 60947-5-3에 의거 |
| 주변 온도 | |
| UB = 24V DC에서 | -30 ... 55 °C |
| 재질 | 유리섬유 강화 플라스틱 |
기타
| Submodulbreite | 1 | 슬라이드인 라벨 | |||||
| |||||||
| 추가 기능 | 라벨 홀더 ID 번호 156732 포함 | ||||||
서브모듈 MSM-1-P-CA-PP0-B7-137742
작동 및 디스플레이 요소
| 위치 | 색 | 기타 | 버전 | 스위칭 부재 | 슬라이드인 라벨 | 비고 슬라이드인 라벨 | 번호 | Designation1 | LED |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 발광 푸시버튼 | NO 1개 | |||||||
| 2 | 발광 푸시버튼 | NO 1개 |
전기 연결 값
| 전류 소비 | max. 20 mA |
| 제어장치 및 인디케이터 | |
| 차단 용량 | max. 0.25 W |
| 스위칭 전압 | 24 V |
| 스위칭 전류 | 5 ... 10 mA |
| LED 전원장치 | 24 V DC |
기계적 가치 및 환경
| 설치 방향 | 임의 |
| 보관 온도 | -25 ... 70 °C |
| 내충격성 및 내진동성 | EN IEC 60947-5-3에 의거 |
| 보호 등급 | IP65(IP20) (설치된 상태에서) |
| 주변 온도 | |
| UB = 24V DC에서 | -25 ... 55 °C |
| 재질 | 유리섬유 강화 플라스틱 |
기타
| Submodulbreite | 1 |
| 소프트웨어 ID(SW-ID) | 137742 |
| 추가 기능 | 렌즈 세트, ID 번호 120344 포함 |
부속품 연결 AC-MC-SB-M-A-157024
전기 연결 값
| 연결 케이블 | |
| MLI | 5-핀, M12 1개 |
| 정격 전압 | 36 V |
| 정격 전압 | 30 V |
| 공칭 전류 | |
| 40°C에서 | 4 A |
| EN 60664-1에 따른 오염 등급 | 3 |
기계적 가치 및 환경
| 보관 온도 | -30 ... 70 °C |
| 주변 온도 | -30 ... 55 °C |
| 연결부 1 | |
| 연결 유형 | M4 나사 2개 |
| 연결 유형 | 수플러그 |
| 핀의 수량 | 5 |
| 보호 등급 | IP65 (짝을 이루는 관련 구성품을 사용하여, 단단히 조인 상태에서만) |
| 삽입 주기 | 100 |
| 재질 | |
| 플러그 하우징 | 플라스틱 |
| 연결부 2 | |
| 연결 유형 | 스크루 단자 |
| 연결 유형 | 수플러그 |
| 타입 사양 | M12 EN 61076-2-101 / A-코딩 |
| 핀의 수량 | 5 |
| 보호 등급 | IP65 (짝을 이루는 관련 구성품을 사용하여, 단단히 조인 상태에서만) |
| 삽입 주기 | 100 |
| 재질 | |
| 플러그 하우징 | 플라스틱 , 다이캐스트 아연, 니켈 도금 |
| 플러그 로크 | 다이캐스트 아연, 니켈 도금 |
모듈 MGB2-L2-MLI-U-Y0000-BJ-156392
전기 연결 값
| 정격 절연 전압 Ui | 75 V |
| 정격 임펄스 전압 Uimp | 0.5 kV |
| EMC 방호 요건 | EMC 지침 2014/30/EU |
| 안전 등급 | III |
| 전류 소비 | max. 350 mA |
| 트랜스폰더 코딩 | Unicode |
| 오염 등급(외부, EN 60947-1에 의거) | 3 |
기계적 가치 및 환경
| 스위칭 주파수 | 0.25 Hz |
| 보관 온도 | -30 ... 70 °C |
| 기계적 수명 | |
| 도어 스톱으로서 사용하는 경우, 2줄의 충격 에너지 | 0.1 x 10⁶ |
| 도어 스톱으로서 사용하는 경우, 1줄의 충격 에너지 | 0.2 x 10⁶ |
| 합계 | 1 x 10⁶ |
| 응답 시간 | 버스 모듈 MBM-...의 사용 설명서 참조 |
| 내충격성 및 내진동성 | EN IEC 60947-5-3에 의거 |
| 보호 등급 | IP65 (닫힌 상태에서 연결 케이블, 케이블 연결부 및 서브 모듈이 올바로 장착되어 있을 때) |
| 주변 온도 | |
| UB = 24V DC에서 | -30 ... 55 °C |
| 재질 | |
| 하우징 | 섬유유리 강화 플라스틱 , 다이캐스트 아연, 니켈 도금 |
| 잠금력 FZh | 2000 N |
| 가드 잠금 원리 | 개방회로 전류 원리 |
EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값
| PL | 최대 SIL | PFHD | 범주 | 임무 시간 | |
|---|---|---|---|---|---|
| 가드 잠금의 제어 | PL e | 3 | 2.62x10-9 | 4 | 20 y |
| 가드 위치의 모니터링 | PL e | 3 | 2.62x10-9 | 4 | 20 y |
| 가드 잠금의 모니터링 | PL e | 3 | 2.62x10-9 | 4 | 20 y |
| 안전 신호 분석 | PL e | 3 | 2.62x10-9 | 4 | 20 y |
| 비상 정지, 활성화 스위치 등 서브모듈에 포함된 모든 안전 기능에 적용됩니다. | |||||
기타
| Slotkonfiguration | 1,1 |
부속품 연결 AC-MC-00-0-B-156718
전기 연결 값
| EN 60664-1에 따른 오염 등급 | 3 |
기계적 가치 및 환경
| 보관 온도 | -30 ... 70 °C |
| 주변 온도 | -30 ... 55 °C |
| 재질 | 유리섬유 강화 플라스틱 |
| 연결부 1 | |
| 연결 유형 | M4 나사 2개 |
| 보호 등급 | IP65 (지정된 기본 모듈을 사용하여, 단단히 조인 상태에서만) |
기타
| 색 | 검은색 |
| 추가 기능 | |
| 고정 스크루 포함 | |
| 씰 포함 |
Components
156396
MGB2-H-BA1A1-L-156396
핸들 모듈 MGB2-H... (도어 핸들, 좌측 도어 경첩)
MGB2-H-BA1A1-L-156396
핸들 모듈 MGB2-H... (도어 핸들, 좌측 도어 경첩)
- 지능형 볼트 텅
- 접이형 잠금 매커니즘
- 도어 핸들
- 조절형 도어 경첩; 공장 설정: 좌측
173372
MGB2-L2-MLI-U-YB1B7-DA-L-173372
잠금 모듈 MGB2-L2-MLI... (푸시버튼 2개, 개방회로 전류 원리, 좌측에 도어 경첩)
MGB2-L2-MLI-U-YB1B7-DA-L-173372
잠금 모듈 MGB2-L2-MLI... (푸시버튼 2개, 개방회로 전류 원리, 좌측에 도어 경첩)
- 사람 또는 프로세스를 보호하기 위한 가드 잠금
- 버스 모듈 MBM과의 연결을 위한 잠금장치 모듈 MGB2
- 모니터링된 가드 잠금 기능이 있는 연동
- 모든 안전 기능을 평가하기 위한 범주 4/PL e
- 발광 푸시버튼 2개
- 슬라이드인 라벨을 위한 3개의 컷아웃
- 조절형 도어 경첩; 공장 설정: 좌측
- 유니코드
- 모든 모듈식 장치와 호환 가능
Accessories
마운팅 부속품
연결부 재료
Downloads
Single Documents
데이터 시트
데이터 시트
Doc. no.
Version
Language
Size
데이터 시트
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
Datový list
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
Datový list
Doc. no.
2150206
Version
04
Language
Size
0,3 MB
데이터 시트
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
Datový list
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
Datový list
Doc. no.
2150624
Version
07
Language
Size
0,2 MB
데이터 시트
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
Datový list
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
Datový list
Doc. no.
2150521
Version
02
Language
Size
0,1 MB
데이터 시트
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
Datový list
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
Datový list
Doc. no.
2150419
Version
02
Language
Size
0,1 MB
데이터 시트
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
Datový list
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
Datový list
Doc. no.
2150528
Version
01
Language
Size
0,2 MB
적합성 선언
EU-Konformitätserklärung
Doc. no.
Version
Language
Size
EU-Konformitätserklärung
Doc. no.
EDC2518509
Version
Language
Size
0,2 MB
UKCA-Konformitätserklärung
Doc. no.
Version
Language
Size
UKCA-Konformitätserklärung
Doc. no.
EDC20001508
Version
Language
Size
0,2 MB
지침
사용 설명서 연동/잠금 모듈 MGB2-I..-MLI-... / MGB2-L..-MLI-... (모듈형)
Doc. no.
Version
Language
Size
사용 설명서 연동/잠금 모듈 MGB2-I..-MLI-... / MGB2-L..-MLI-... (모듈형)
Doc. no.
2500234
Version
07/25
Language
Size
5,0 MB
Operating Instructions Interlocking/Locking Modules MGB2-I..-MLI-... / MGB2-L..-MLI-... (Modular)
Doc. no.
2500234
Version
07/25
Language
Size
4,9 MB
Mode d’emploi Modules de verrouillage / interverrouillage MGB2-I..-MLI-... / MGB2-L..-MLI-... (Modular)
Doc. no.
2500234
Version
07/25
Language
Size
4,9 MB
Manual de instrucciones Módulos de enclavamiento o bloqueo MGB2-I..-MLI-... / MGB2-L..-MLI-... (Modular)
Doc. no.
2500234
Version
07/25
Language
Size
4,9 MB
Betriebsanleitung Verriegelungs-/Zuhaltemodule MGB2-I..-MLI-... / MGB2-L..-MLI-... (Modular)
Doc. no.
2500234
Version
07/25
Language
Size
4,9 MB
使用说明书 互锁/锁止模块 MGB2-I..-MLI-.../ MGB2-L..-MLI-...(Modular)
Doc. no.
2500234
Version
07/25
Language
Size
5,3 MB
Návod k použití Blokovací moduly / vyhodnocovací moduly s jištěním ochranného krytu MGB2-I..-MLI-... / MGB2-L..-MLI-... (Modular)
Doc. no.
2500234
Version
07/25
Language
Size
5,4 MB
Használati utasítás - Reteszelő- /zárvatartó modul MGB2-I..-MLI-... / MGB2-L..-MLI-... (moduláris)
Doc. no.
2500234
Version
07/25
Language
Size
5,4 MB
Other Documents
승인 및 인증서
FCC
Doc. no.
Version
Language
Size
FCC
Doc. no.
Version
Language
Size
0,2 MB
IC
Doc. no.
Version
Language
Size
IC
Doc. no.
Version
Language
Size
0,6 MB
c UL us
Doc. no.
Version
Language
Size
c UL us
Doc. no.
Version
Language
Size
0,7 MB
Ordering data
| Ordernumber | 173369 |
| Item designation | MGB2-L2H-MLI-U-DA-L-173369 |
| Gross weight | 2,535kg |
| Customs tariff number | 85371098 |
| ECLASS | 27-27-24-05 Safety-related transponder switch with guardlocking |
