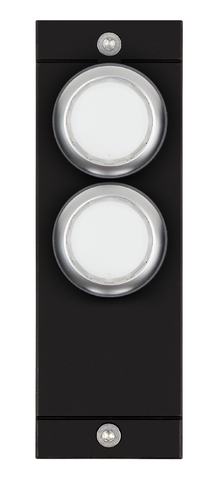

서브 모듈 MSM-1-P... (발광 푸시버튼 2개, 중간부, 상단/하단)
- MGB2 및 MCM 모듈을 위한 기능 확장
- 연결 타입: P
- 발광 푸시버튼 2개, 중간부, 상단/하단
- 렌즈 세트 포함
Description

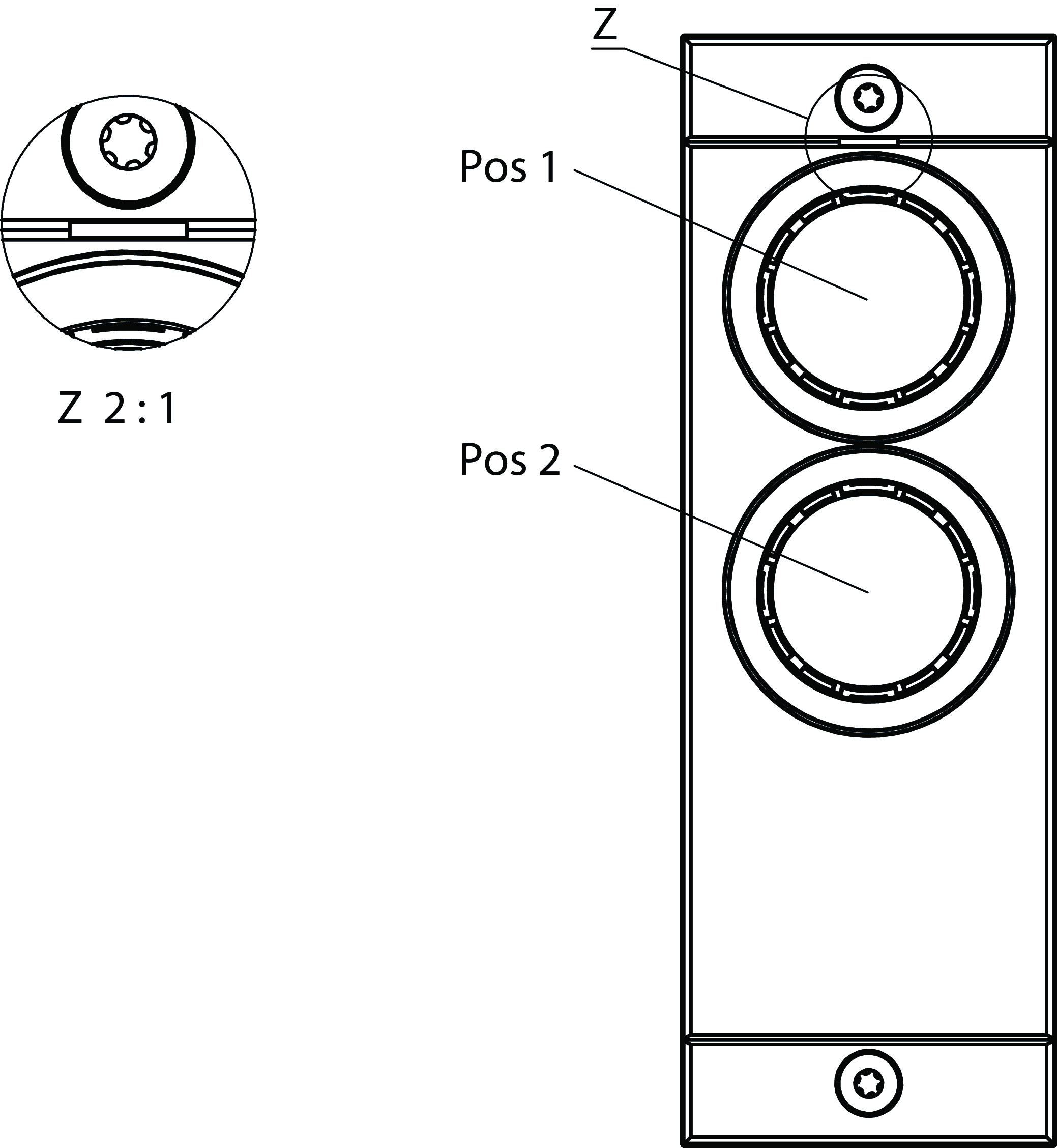

치수 도면
| Pos 1 | 발광 푸시버튼 |
| Pos 2 | 발광 푸시버튼 |
| Z | 품목 1의 표지 방향 |
치수 도면

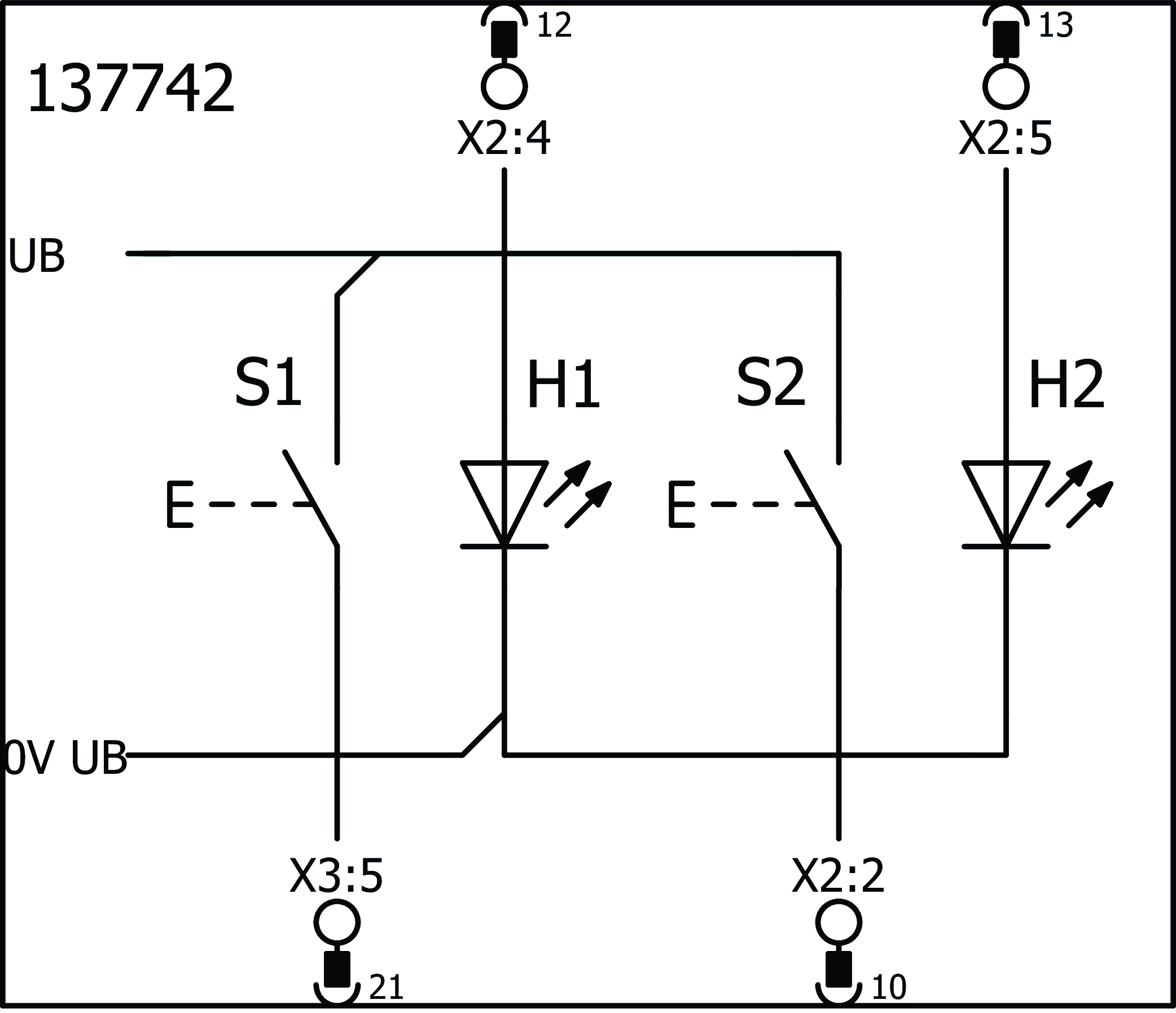

연결 예시
Technical data
작동 및 디스플레이 요소
| 위치 | 색 | 기타 | 버전 | 스위칭 부재 | 슬라이드인 라벨 | 비고 슬라이드인 라벨 | 번호 | Designation1 | LED |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 발광 푸시버튼 | NO 1개 | |||||||
| 2 | 발광 푸시버튼 | NO 1개 |
전기 연결 값
| 전류 소비 | max. 20 mA |
| 제어장치 및 인디케이터 | |
| 차단 용량 | max. 0.25 W |
| 스위칭 전압 | 24 V |
| 스위칭 전류 | 5 ... 10 mA |
| LED 전원장치 | 24 V DC |
기계적 가치 및 환경
| 설치 방향 | 임의 |
| 보관 온도 | -25 ... 70 °C |
| 내충격성 및 내진동성 | EN IEC 60947-5-3에 의거 |
| 보호 등급 | IP65(IP20) (설치된 상태에서) |
| 주변 온도 | |
| UB = 24V DC에서 | -25 ... 55 °C |
| 재질 | 유리섬유 강화 플라스틱 |
기타
| Submodulbreite | 1 |
| 소프트웨어 ID(SW-ID) | 137742 |
| 추가 기능 | 렌즈 세트, ID 번호 120344 포함 |
Accessories
Downloads
적합성 선언
EU-Konformitätserklärung
Doc. no.
Version
Language
Size
EU-Konformitätserklärung
Doc. no.
EDC2518509
Version
Language
Size
0,2 MB
UKCA-Konformitätserklärung
Doc. no.
Version
Language
Size
UKCA-Konformitätserklärung
Doc. no.
EDC20001508
Version
Language
Size
0,2 MB
CAD data
Ordering data
| Ordernumber | 137742 |
| Item designation | MSM-1-P-CA-PP0-B7-137742 |
| Gross weight | 0,101kg |
| Customs tariff number | 85371098 |
| ECLASS | 27-24-26-05 Field bus, decentralized peripheral - function-/technology module |
