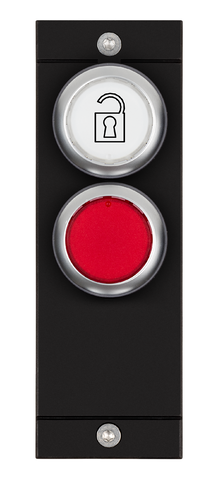

MSM-1-P-CA-PP0-H4-166181 (Order no. 166181)

서브 모듈 MSM-1-P... (기호가 표시된 상단/하단의 발광 푸시버튼 1개, 중앙의 발광 푸시버튼 1개)

  • MGB2 및 MCM 모듈을 위한 기능 확장
  • 연결 타입: P
  • 기호가 표시된 발광 백색 푸시버튼 1개
  • 적색 발광 푸시버튼 1개
MSM-1-P-CA-PP0-H4-166181 (Order no. 166181)

Description

치수도
치수도
치수도
치수도
배선도 MGB2 Classic에 연결
배선도 MGB2 Classic에 연결
MGB2 모듈: 개요
MGB2 클래식
다기능 도어 잠금 시스템

치수 도면

치수 도면
Pos 1발광 푸시버튼
Pos 2발광 푸시버튼
Z품목 1의 표지 방향

치수 도면

치수 도면

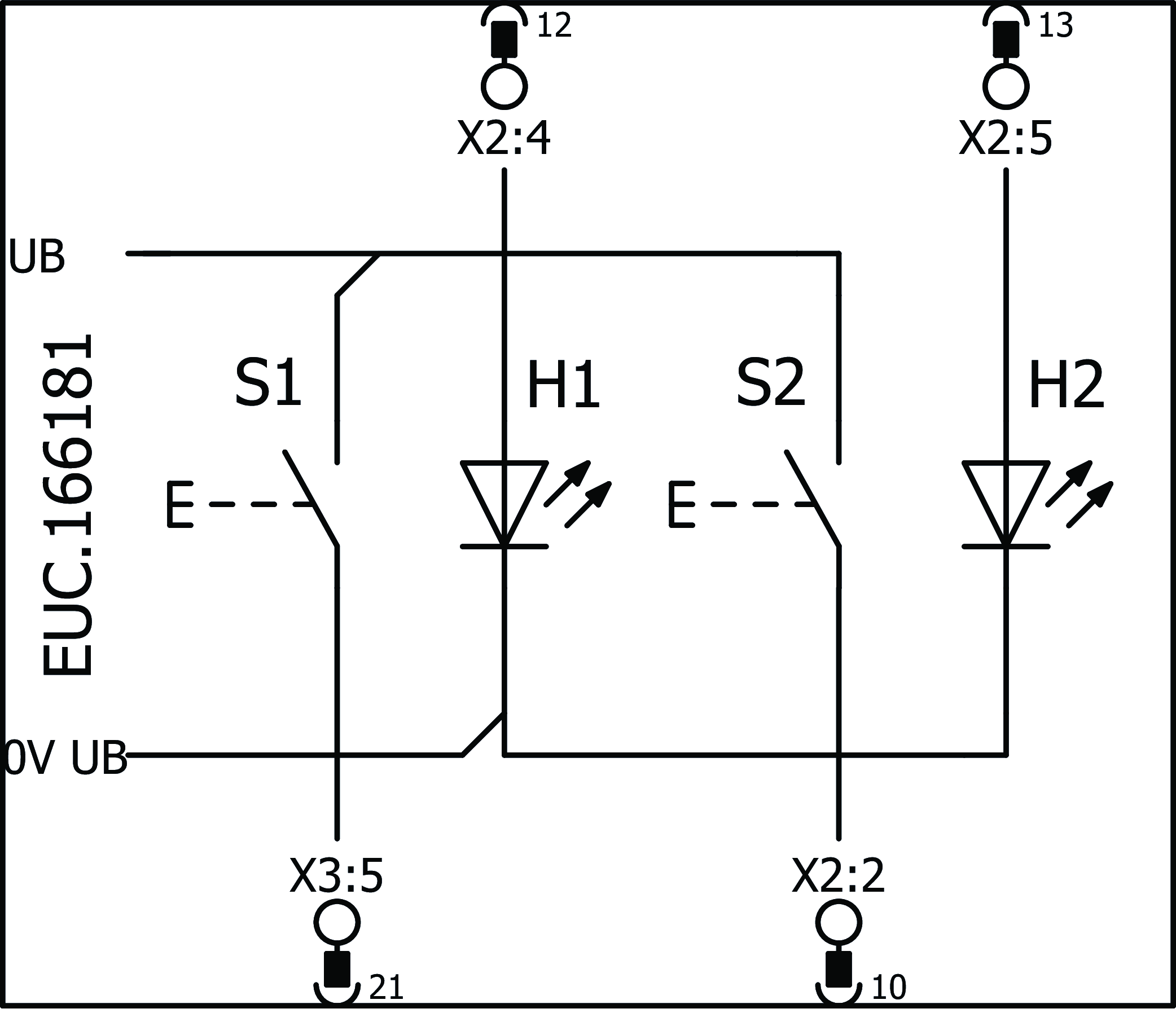

연결 예시

연결 예시

Technical data

작동 및 디스플레이 요소

위치색기타스위칭 부재비고 슬라이드인 라벨버전슬라이드인 라벨번호Designation1LED
1백색인쇄형NO 1개발광 푸시버튼
2빨간색NO 1개발광 푸시버튼

전기 연결 값

전류 소비 max. 20 mA
제어장치 및 인디케이터
차단 용량 max. 0.25 W
스위칭 전압 24 V
스위칭 전류 5 ... 10 mA
LED 전원장치 24 V DC

기계적 가치 및 환경

설치 방향 임의
보관 온도 -25 ... 70 °C
내충격성 및 내진동성 EN IEC 60947-5-3에 의거
보호 등급 IP65(IP20) (설치된 상태에서)
주변 온도
UB = 24V DC에서 -25 ... 55 °C
재질 유리섬유 강화 플라스틱

기타

Submodulbreite 1
소프트웨어 ID(SW-ID) 9000002

Downloads

Ordering data

Ordernumber 166181
Item designation MSM-1-P-CA-PP0-H4-166181
Gross weight 0,095kg
Customs tariff number 85371098
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
