MSM-1-P-CS-BPP-F4-164333 (Order no. 164333)

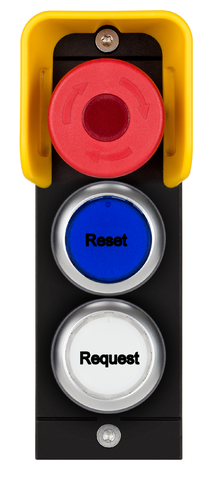

서브 모듈 MSM-1-P... (보호 컬러가 있는 발광 비상 스톱, 발광 푸시버튼 2개)

  • MGB2 및 MCM 모듈을 위한 기능 확장
  • 연결 타입: P
  • ISO 13850에 따른 보호 칼라가 부착된 발광 비상 스톱 1개
  • 라벨이 부착된 2개의 발광 푸시버튼
MSM-1-P-CS-BPP-F4-164333 (Order no. 164333)

Description

치수도
치수도
치수도
치수도
배선도 MGB2 Classic에 연결
배선도 MGB2 Classic에 연결
MGB2 모듈: 개요
MGB2 클래식
다기능 도어 잠금 시스템

치수 도면

치수 도면
Pos 1ISO 13850에 따른 비상 스톱
Pos 2발광 푸시버튼
Pos 3발광 푸시버튼
Z품목 1의 표지 방향

치수 도면

치수 도면

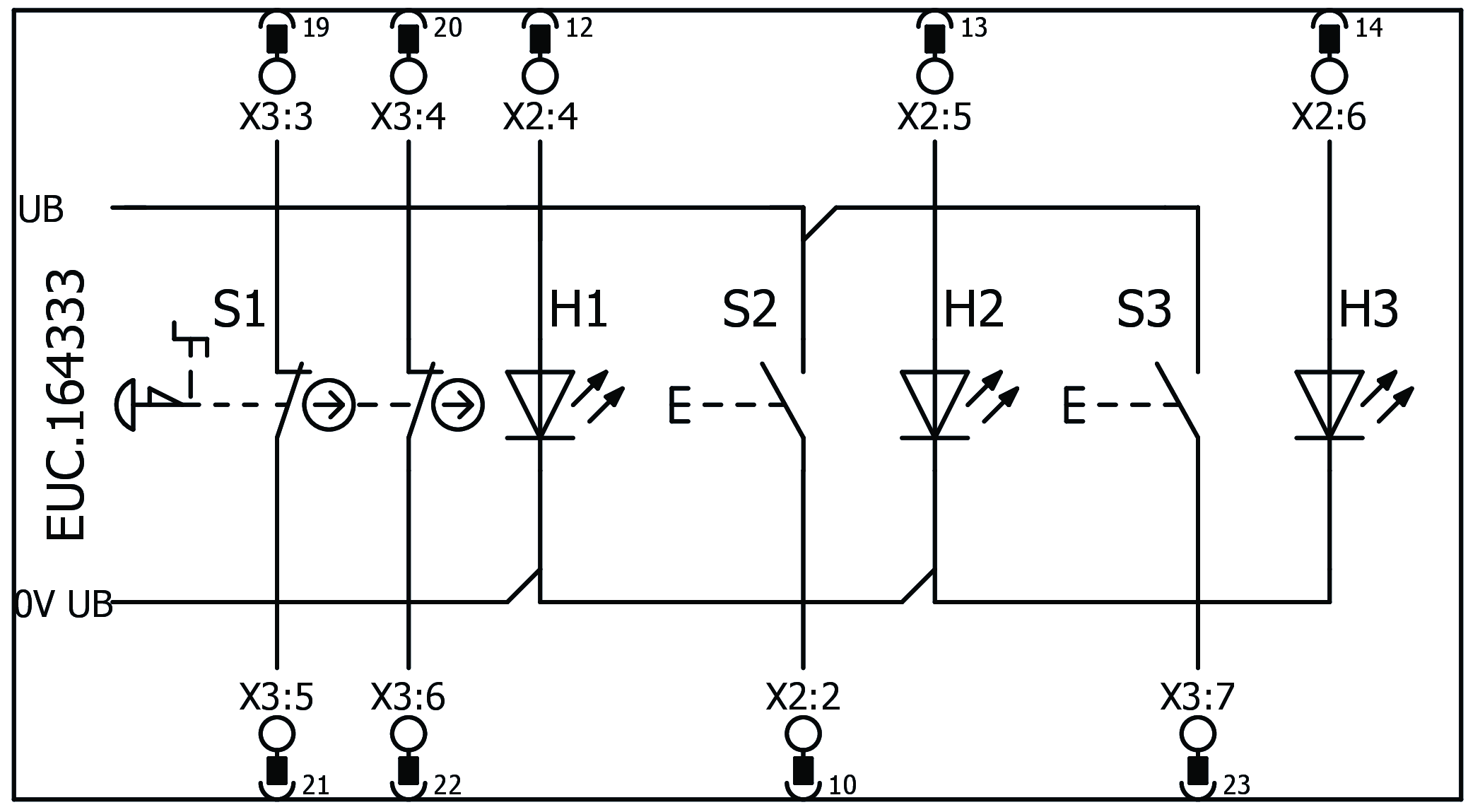

연결 예시

연결 예시

Technical data

작동 및 디스플레이 요소

위치색기타슬라이드인 라벨스위칭 부재버전비고 슬라이드인 라벨번호Designation1LED
12 PD보호 칼라가 부착된 발광 비상 스톱
2청색인쇄형NO 1개발광 푸시버튼
3백색인쇄형NO 1개발광 푸시버튼

전기 연결 값

전류 소비 max. 32 mA
제어장치 및 인디케이터
차단 용량 max. 0.25 W
스위칭 전압 24 V
스위칭 전류 5 ... 10 mA
LED 전원장치 24 V DC
발광 비상 스톱
차단 용량 max. 0.25 W
스위칭 전압 5 ... 24 V
스위칭 전류 1 ... 100 mA
LED 전원장치 24 V DC

기계적 가치 및 환경

설치 방향 임의
보관 온도 -25 ... 70 °C
응답 시간 버스 모듈 MBM-... 또는 연동장치/잠금장치 모듈 MGB2-I.-BR-... / / MGB2-L.-BR-.../ MGB2-L.-BR-... 에 관한 작동 지침 참조
내충격성 및 내진동성 EN IEC 60947-5-3에 의거
보호 등급 IP65(IP20) (설치된 상태에서)
주변 온도
UB = 24V DC에서 -25 ... 55 °C
재질 유리섬유 강화 플라스틱

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

B10D임무 시간
비상 스톱0.13x10620 y


기타

Submodulbreite 1
소프트웨어 ID(SW-ID) 9000001

Downloads

Ordering data

Ordernumber 164333
Item designation MSM-1-P-CS-BPP-F4-164333
Gross weight 0,125kg
Customs tariff number 85371098
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
