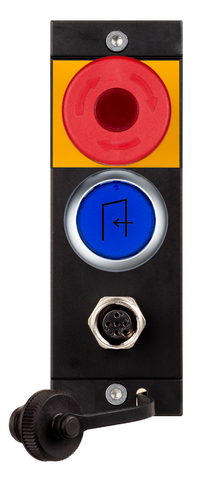

MSM-1-R-CA-BPM-D2-160626 (Order no. 160626)

서브 모듈 MSM-1-R... (발광 비상 스톱, 발광 푸시버튼 1개, 인에이블링 스위치용 M12 플러그 커넥터)

  • MGB2 및 MCM 모듈을 위한 기능 확장
  • 연결 타입: R
  • ISO 13850에 따른 발광 비상 스톱 1개
  • 청색 발광 푸시버튼 1개
  • 인에이블링 스위치 연결을 위한 플러그 커넥터 M12 1개
MSM-1-R-CA-BPM-D2-160626 (Order no. 160626)

Description

치수도
치수도
치수도
치수도
배선도 MGB2 Classic에 연결
배선도 MGB2 Classic에 연결
MGB2 모듈: 개요
다기능 도어 잠금 시스템

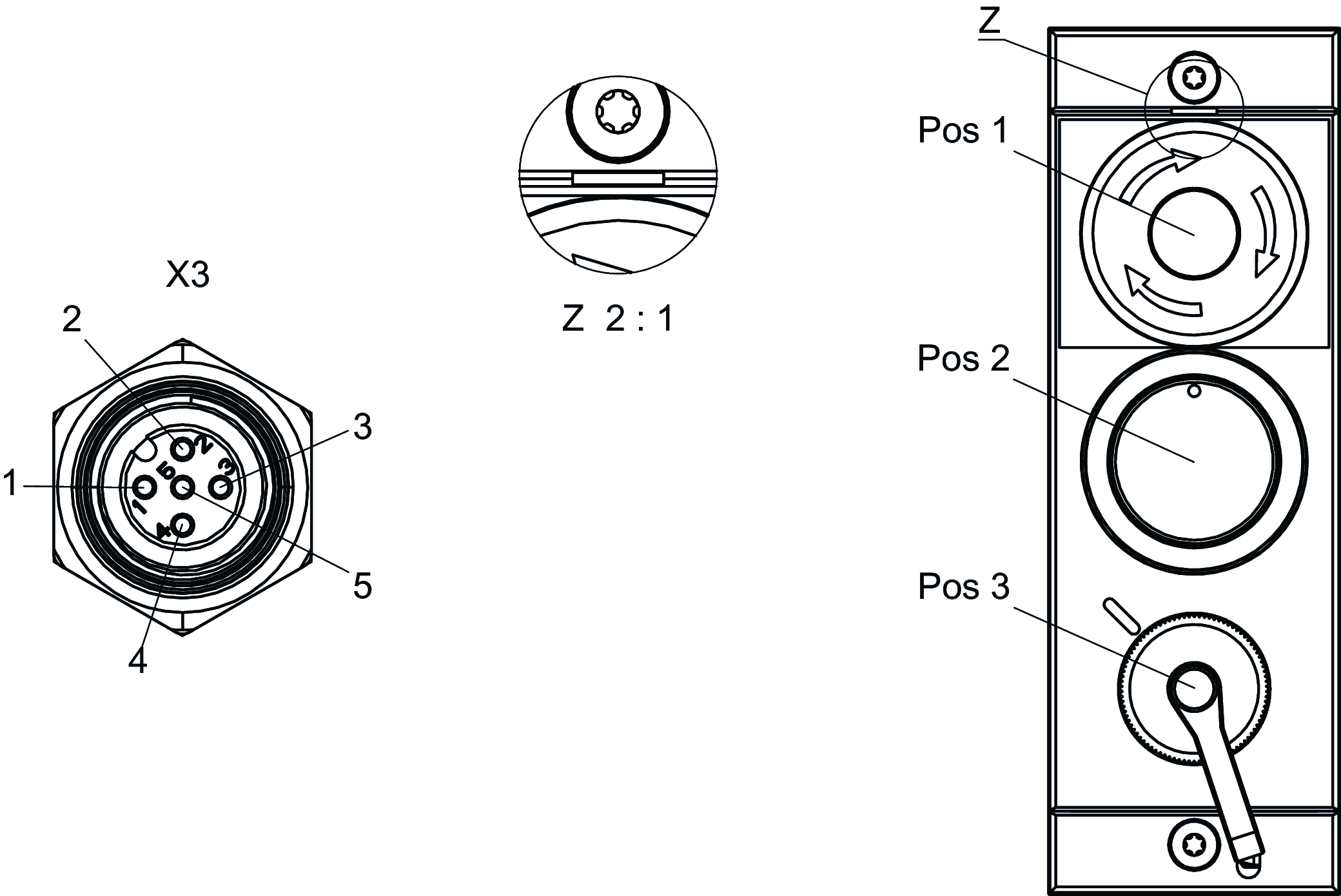

치수 도면

치수 도면
Pos 1ISO 13850에 따른 비상 스톱
Pos 2발광 푸시버튼
Pos 3인에이블링 스위치 연결을 위한 M12 플러그 커넥터
Z품목 1의 표지 방향

치수 도면

치수 도면

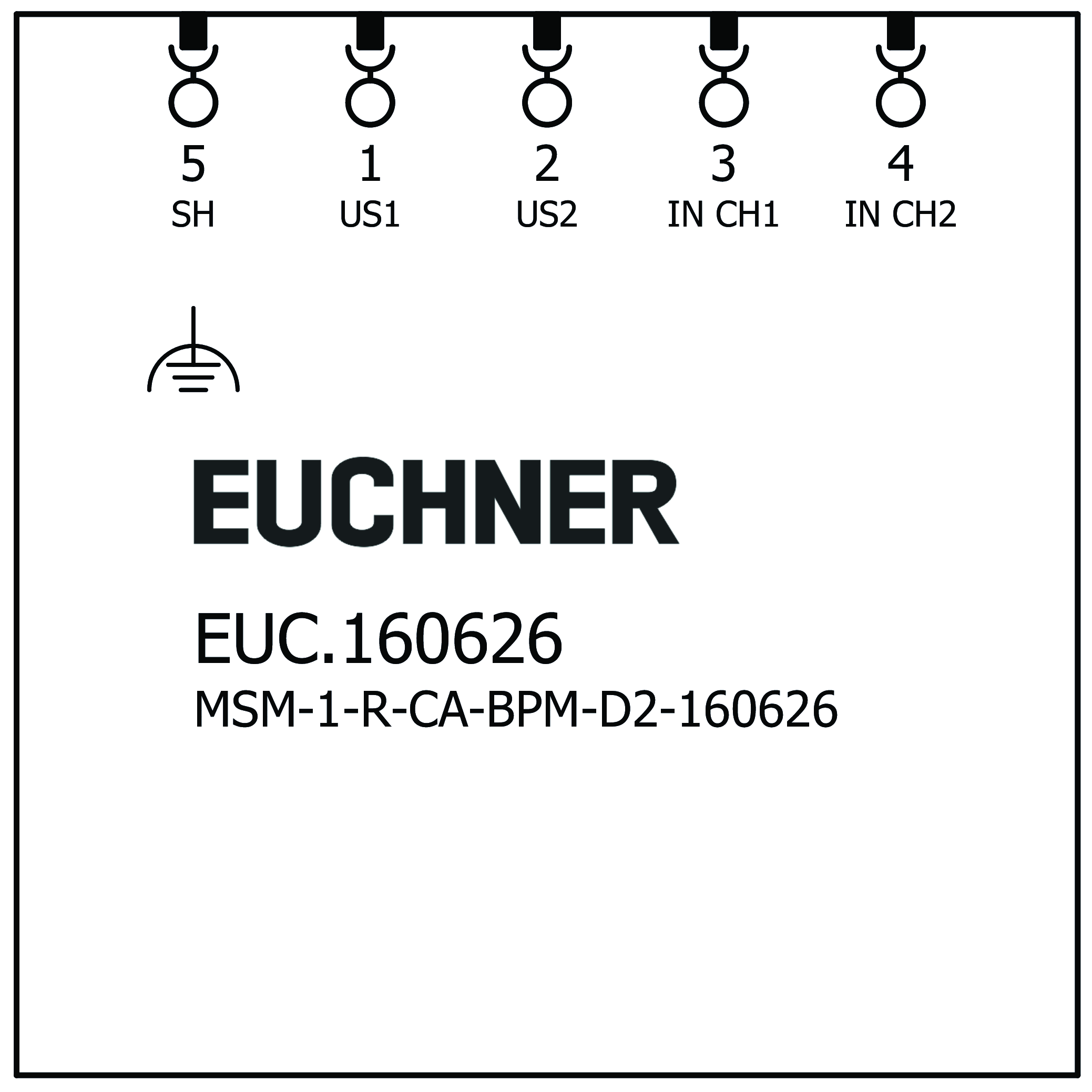

연결 예시

연결 예시

Technical data

작동 및 디스플레이 요소

위치색기타스위칭 부재슬라이드인 라벨버전비고 슬라이드인 라벨번호Designation1LED
12 PD발광 비상 스톱
2청색NO 1개발광 푸시버튼
3인에이블링 스위치용 연결부 M12 1개

전기 연결 값

전류 소비 max. 38 mA
제어장치 및 인디케이터
차단 용량 max. 0.25 W
스위칭 전압 24 V
스위칭 전류 5 ... 10 mA
LED 전원장치 24 V DC
발광 비상 스톱
차단 용량 max. 0.25 W
스위칭 전압 5 ... 24 V
스위칭 전류 1 ... 100 mA
LED 전원장치 24 V DC

기계적 가치 및 환경

설치 방향 임의
보관 온도 -25 ... 70 °C
응답 시간 버스 모듈 MBM-... 또는 연동장치/잠금장치 모듈 MGB2-I.-BR-... / / MGB2-L.-BR-.../ MGB2-L.-BR-... 에 관한 작동 지침 참조
내충격성 및 내진동성 EN IEC 60947-5-3에 의거
보호 등급 IP65(IP20) (설치된 상태에서)
주변 온도
UB = 24V DC에서 -25 ... 55 °C
재질 섬유유리 강화 플라스틱 , 다이캐스트 아연, 니켈 도금

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

PL최대 SILPFHD범주임무 시간
안전 신호 분석PL e-9.06x10-10420 y
인에이블링 스위치, 안전 스위치 등 외부에서 연결된 안전 기능에만 적용됩니다.


B10D임무 시간
비상 스톱0.13x10620 y


기타

Submodulbreite 1
소프트웨어 ID(SW-ID) 9000005

Downloads

Ordering data

Ordernumber 160626
Item designation MSM-1-R-CA-BPM-D2-160626
Gross weight 0,125kg
Customs tariff number 85371098
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
