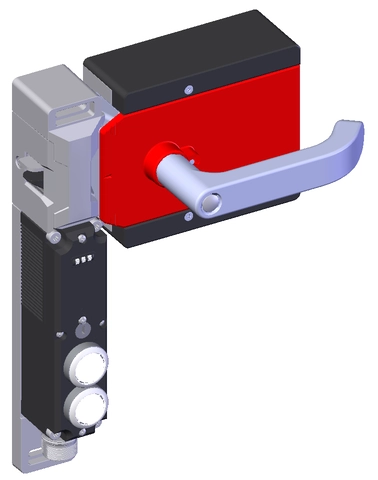

MGBS-P-L1H-AR-U-R-SH-161561 (Order no. 161561)

MGBS 세트 AR, M23, 푸시버튼 2개, 우측에 도어 경첩

  • 잠금 모듈, 핸들 모듈 포함
  • 우측 경첩 도어에 적합
  • 직렬 연결 가능(최대 20개의 AR 장치를 직렬 연결)
  • 단락 모니터링 장치
  • 2개의 안전 출력부(반도체 출력부)
  • EN ISO 13849-1에 따른 범주 4/PL e까지에 사용
  • 발광 푸시버튼 2개
  • 플러그 커넥터 M23 장착
  • 유니코드
  • 도어 위치 모니터링 출력부
MGBS-P-L1H-AR-U-R-SH-161561 (Order no. 161561)

Description

유니코드 평가

각 핸들 모듈은 높은 수준으로 코딩되어 있습니다(유니코드). 잠금 모듈은 길들여진 액추에이터만 감지합니다. 핸들 모듈을 추가로 길들일 수 있습니다. 마지막으로 길들여진 핸들 모듈만 감지됩니다.

가드 잠금 타입

MGBS-L1

스프링의 힘의 전원 켜기에 의해 구동된 가드 잠금장치 해제됨(폐쇄회로 전류 원리).

렌즈 세트

포함된 색상 덮개 세트를 사용하여 푸시버튼의 색을 선택할 수 있습니다(5가지의 색).

커넥터 할당

플러그 커넥터(연결 측면 보기)핀명칭기능연결 케이블의 도체 컬러링

1IMP솔레노이드의 작동 전압, 24V DCVT
2FI1A인에이블 입력부, 채널 ARD
3FI1B인에이블 입력부, 채널 BGY
4FO1A안전 출력부, 채널 ARD/BU
5FO1B안전 출력부, 채널 BGN
6UB전자장치의 작동 전압, 24V DCBU
7RST리셋 입력부GY/PK
8OD도어 위치 모니터링 출력부GN/WH
9OI진단 모니터링 출력부YE/WH
10OL가드 잠금 모니터링 출력부GY/WH
11-연결되지 않음BK
12FE기능적 접지(EMC의 요건을 충족시킬 수 있도록 연결되어야 합니다)GN/YE
13IMM솔레노이드의 작동 전압, 0V DCPK
14-연결되지 않음BN/GY
15S2푸시버튼 2개(발광형)BN/YE
16H2LED 2BN/GN
17S3푸시버튼 3개(발광형)WH
18H3LED 3YE
190 V UB전자장치의 작동 전압, 0V DCBN
탈출 릴리스가 없는 MGBS 세트 치수도
탈출 릴리스가 없는 MGBS 세트 치수도

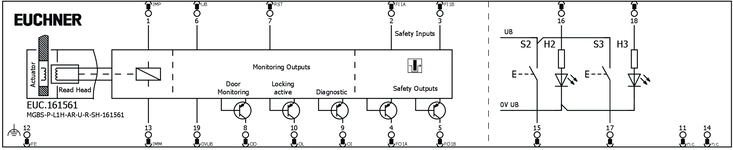

배선도
배선도
MGBS
다기능 도어 잠금 시스템

치수 도면

치수 도면

연결 예시

연결 예시

Technical data

핸들 모듈 MGBS-H-BA1A3-R-157543 (주문. 아니요. 157543)

핸들 모듈 MGBS-H-BA1A3-R-157543 (주문. 아니요. 157543)

기계적 가치 및 환경

설치 방향 도어 경첩 DIN 우측
보관 온도 -25 ... 70 °C
보호 등급 IP65
주변 온도 -20 ... 55 °C
재질
하우징 섬유유리 강화 플라스틱, 니켈 도금 다이캐스트 아연, 스테인리스 스틸

기타

제품 버전 번호 V1.0.0
추가 기능 자동 잠금 기계 장치 탑재

잠금 모듈 MGBS-P-L1-AR-U-R-AZE-SH-159169 (주문. 아니요. 159169)

잠금 모듈 MGBS-P-L1-AR-U-R-AZE-SH-159169 (주문. 아니요. 159169)

작업 공간

반복 정밀성 R
EN 60947-5-2에 의거 10 %

작동 및 디스플레이 요소

위치색기타비고 슬라이드인 라벨슬라이드인 라벨스위칭 부재버전번호Designation1LED
2NO 1개발광 푸시버튼
3NO 1개발광 푸시버튼

전기 연결 값

헤징
외부(작동 전압 UB) 0.25 ... 8 A
외부(솔레노이드 작동 전압 IMP) 0.5 ... 8 A
전력 소비량 6 W
정격 절연 전압 Ui 50 V
정격 임펄스 전압 Uimp 0.5 kV
작동 전압 DC
UUB 24 V DC -15% ... +15% 역극 방지, 조절형, 잔류 리플<5%, PELV
EMC 방호 요건 EN IEC 60947-5-3에 의거
활용 범주
DC-13 24V 150mA (주의: 유도 부하의 경우 환류 다이오드를 사용하여 출력부를 보호해야 합니다.)
솔레노이드 작동 전압 DC
UIMP 24 V DC -15% ... +10% 역극 방지, 조절형, 잔류 리플<5%, PELV
솔레노이드 듀티 사이클 100 %
EN 60947-5-3에 따른 위험 시간 max. 260 ms
EN 60947-5-3에 따른 위험 시간, 추가 장치마다 연장됨 max. 5 ms
스위칭 부하
UL에 의거 24V DC, 2등급 (또는 사용 설명서 참조)
안전 등급 III
전류 소비
IIMP 400 mA
IUB 40 mA
테스트 펄스 지속 시간 max. 1.0 ms (부하에 C<= 30 nF 및 R<= 20 kohm을 적용합니다)
테스트 펄스 간격 min. 140 ms
오염 등급(외부, EN 60947-1에 의거) 3
제어장치 및 인디케이터
작동 전압 UB V
작동 전류 1 ... 50 mA
전원장치
LED 24 V
전류 소비
LED 10 mA
모니터링 출력부 OI, OI, OL
출력 타입 p-스위칭, 내단락성
출력 전압 0.8xUB ... UB V DC
스위칭 전류 1 ... 50 mA
안전 출력부 FO1A/FO1B
출력 타입 반도체 출력부 2개, p-스위칭, 내단락성
출력 전압
LOW U(FO1A) / U(FO1B) 0 ... 1 V DC
HIGH U(FO1A) / U(FO1B) UB-1.5 ... UB V DC
불일치 시간
두 안전 출력부 max. 10 ms EN IEC 60947-5-3에 의거
켜짐 시간 max. 400 ms
오프 상태 전류 Ir max. 0.25 mA
스위칭 전류
안전 출력부 FO1A / FO1B에 의해 1 ... 150 mA

기계적 가치 및 환경

Anfahrgeschwindigkeit max. 20 m/min
연결 유형 플러그 커넥터 M23 1개, 19-핀, RC18
인출력 20 N
대기 지연 8 s
구동력 10 N
설치 방향 도어 경첩 DIN 우측
스위칭 주파수 max. 0.5 Hz
보관 온도 -25 ... 70 °C
기계적 수명 1 x 10⁶
오버트래블 5 mm
유지력 20 N
내충격성 및 내진동성 EN IEC 60947-5-3에 의거
보호 등급 IP65 (삽입되고 단단히 돌려 죈 상태에서)
주변 온도
UB = 24V DC에서 -20 ... 55 °C
재질
안전 스위치 하우징 강화 열가소성 플라스틱
스위치 브래킷 다이캐스트 아연
잠금력 Fmax 3900 N
잠금력 FZh 3000 N (Fzh = Fmax/1.3, 사용된 액추에이터에 따라 다름)
가드 잠금 원리 폐쇄회로 전류 원리

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

PL최대 SILPFHD범주임무 시간
가드 잠금의 모니터링PL e-4.1x10-9420 y


PL최대 SIL범주임무 시간
가드 잠금의 제어가드 잠금의 외부 제어에 따라 다름20 y


기타

UL 승인에 대한 참고 사항 UL 2등급 전원장치 또는 그에 상응하는 조치를 통해서만 작동; 사용 설명서 참조
추가 기능 렌즈 세트, ID 번호 120344 포함

Components

MGBS-H-BA1A3-R-157543
157543
MGBS-H-BA1A3-R-157543
핸들 모듈 MGBS-H-BA1A3-R
  • 지능형 볼트 텅
  • 우측에 도어 경첩(비조절형)
  • 자동 연장 잠금 매커니즘
  • 도어 핸들
MGBS-P-L1-AR-U-R-AZE-SH-159169
159169
MGBS-P-L1-AR-U-R-AZE-SH-159169
MGBS-AR, M23, 푸시버튼 2개, 우측에 도어 경첩
  • 잠금 모듈(핸들 모듈은 별도로 주문)
  • 조절형 도어 경첩; 공장 설정: 우측
  • 직렬 연결 가능(최대 20개의 AR 장치를 직렬 연결)
  • 단락 모니터링 장치
  • 2개의 안전 출력부(반도체 출력부)
  • EN ISO 13849-1에 따른 범주 4/PL e까지에 사용
  • 발광 푸시버튼 2개
  • 플러그 커넥터 M23 장착
  • 유니코드
  • 도어 위치 모니터링 출력부

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 161561
Item designation MGBS-P-L1H-AR-U-R-SH-161561
Gross weight 3,8kg
Customs tariff number 85371098
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
