CMS-R-AZA-01PL-AS1 (Order no. 105090)

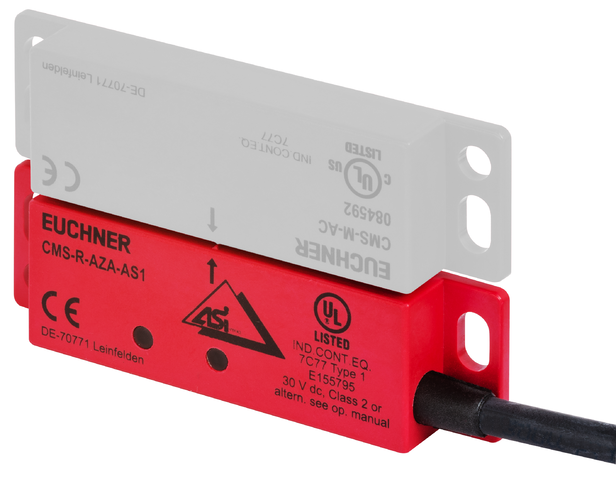

비접촉식 안전 스위치 CMS-R-AZA-01PL-AS1, 연결 케이블 및 플러그 커넥터 M12 장착

  • 읽기 헤드 및 평가장치가 내장된 안전 스위치
  • LED 진단 디스플레이
  • 작동 거리 9 mm
CMS-R-AZA-01PL-AS1 (Order no. 105090)

Description

액추에이터

선택한 읽기 헤드에 알맞은 적합한 액추에이터가 필요합니다. 액추에이터에 연결 케이블이 없는 경우에도 액추에이터와 읽기 헤드의 크기는 동일합니다.

AS 인터페이스 입력부

D0 - D3

스위치 구동됨/개방됨

안전 모니터를 통해 평가가 이루어집니다.

AS 인터페이스 출력부

D1

읽기 헤드(CMS-R-AZA...에서만)에 위치한 LED 1

LED 기능 디스플레이

  • ASI LED(듀얼 LED, 적색/녹색)은 적색, 녹색 및 노란색으로 표시됩니다. 스위치와 버스의 상태는 이 LED를 통해 표시됩니다.
  • 예를 들어 도어의 상태를 표시하기 위해 LED 1을 AS 인터페이스를 통해 연결할 수 있습니다.

작동 원리

안전 시스템 CMS의 읽기 헤드에는 리드 접점이 장착되어 있습니다. 리드 접점의 접점 블레이드는 액츄에이터에서 나온 자계의 영향을 받아 닫힙니다. 읽기 헤드는 짝을 이루는 특정한 구성품에만 반응합니다. 즉 특정 액추에이터가 각 읽기 헤드 타입에 할당됩니다.

치수도
치수도
커넥터 할당
커넥터 할당

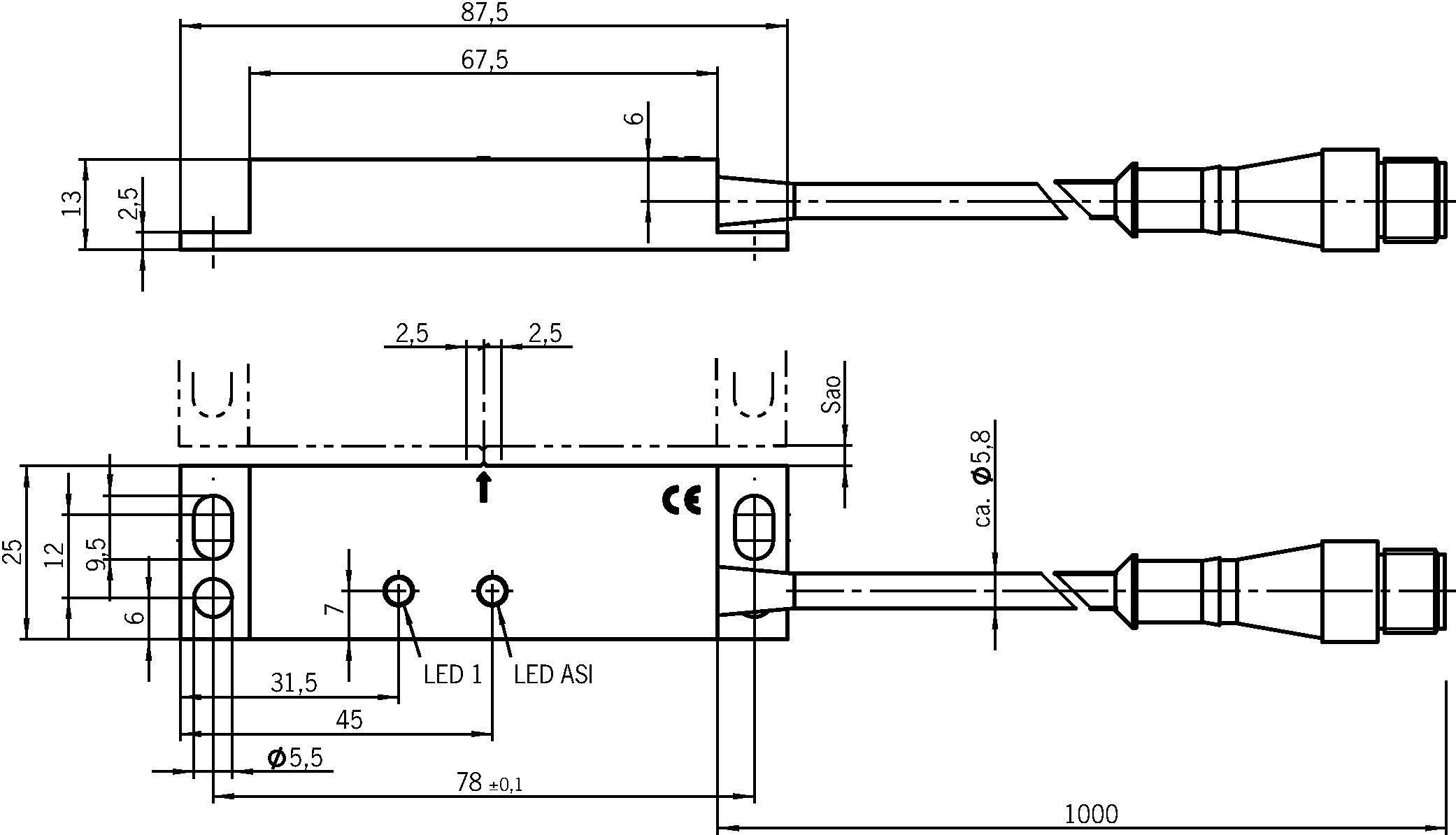

치수 도면

치수 도면

연결 예시

연결 예시
연결면 보기

Technical data

승인

EAC_RU C-DE.MO05.B.00971/20TUEV Süd München_Z10 10 07 40393 007c_UL_us_E155795_5/2Asi Interface_91301_

작업 공간

작동 거리 켜기 min. 9 mm
보안 스위치 끄기 거리 sar max. 70 mm
중앙 오프셋
대칭적, 거리 s = 3mm에서 2.5 mm

전기 연결 값

ASI 작동 전류 max. 30 mA
AS 인터페이스 LED
빨간색 결함
녹색 전원
AS-인터페이스 프로토콜 ASi-3
ASI 데이터 출력 D1 = 적색 LED
ASI 데이터의 D0 - D3 = 도어 위치
AS- 인터페이스 슬레이브 유형 ID-Code: B, EA-Code: 7
ASI 전압
DC 26.5 ... 30 ... 31.6 V

기계적 가치 및 환경

연결 유형 플러그 커넥터 M12가 부착되고 외피로 둘러싼, 고정식으로 배선한 케이블
디자인 A
설치 방향 임의
보관 온도 -25 ... 70 °C
케이블 길이 1 m
기계적 수명 100 x 10⁶
응답 시간
구동 상태로 변경 후 max. 5 ms
보호 등급 IP67
주변 온도 -20 ... 60 °C
재질
하우징 강화 열가소성 플라스틱(PPS), 완전 캡슐형
케이블 소재 PUR
작동 방법 자석식, 리드 접점

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

PL최대 SILPFHD범주임무 시간
가드 위치의 모니터링PL e-4.29x10-8320 y


기타

다음에 따라 EN 60947-5-3: 2013; EN ISO 13849-1: 2008; EN ISO 14119: 2013; EN 62026-2: 2013 (AS-i)

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 105090
Item designation CMS-R-AZA-01PL-AS1
Gross weight 0,096kg
Customs tariff number 85389099990
ECLASS 27-27-24-02 Safety-related magnetic proximity switch
