CEM-M2-C60-KZ-SE-163252 (Order no. 163252)

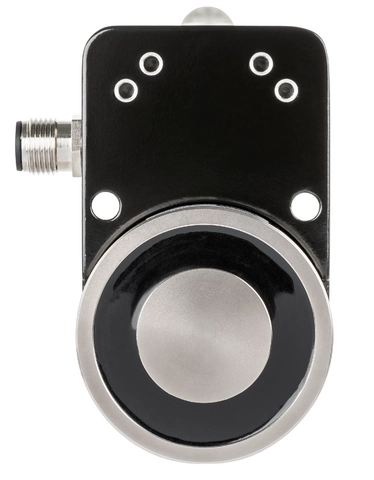

가변 자석식 가드 잠금장치 CEM-C60, 영구 자석 비장착, 좌측에 플러그 커넥터

  • 프로세스 보호를 위한 자기식 가드 잠금 기능
  • 잠금력 650 N(영구 자석 없음)
  • 잔류 자기 사용
  • 안전 스위치 CES-C04/CES-C07에 대한 기능 확장
  • 다양한 안전 스위치 선택으로 실현되는 유연성
  • CES-C04 / CES-C07와 결합하여, 도어 위치 감지를 위한 최대 안전 레벨 PL e / 범주 4
  • 트랜스폰더 코딩으로 인해 변조에 대해 높은 수준의 보호가 가능합니다
  • M12 플러그 커넥터, 5-핀을 사용한 간편한 솔레노이드 연결
  • 솔레노이드 전압을 표시하는 노란색 LED
  • 내식성이 우수한 니켈 도금 솔레노이드 표면
CEM-M2-C60-KZ-SE-163252 (Order no. 163252)

Description

접근 방향

수평 방향

가드 잠금 타입

CEM‑M2

가드 잠금 기능, 에너지 ON에 의해 구동 및 에너지 OFF에 의해 잠금 해제.

조합

가드 잠금 솔레노이드안전 스위치액추에이터사용 범위

치수도
치수도
배선도
배선도
배선도
배선도

치수 도면

치수 도면
1표시된 설치 방향: 왼쪽 또는 오른쪽에 케이블 콘센트

연결 예시

연결 예시

연결 예시

연결 예시

Technical data

승인

EAC_RU C-DE.MO05.B.00971/20c_UL_us_E155795_3/11

작업 공간

중앙 오프셋
트랜스폰더 검출(상온에서의 전형적인 값) -10 ... +10 mm
솔레노이드 -2.5 ... +2.5 mm

전기 연결 값

전력 소비량 2.4 W
작동 전압 DC
UCM 24 V DC -15% ... +10%
솔레노이드 듀티 사이클 100 %
전류 소비 100 mA

기계적 가치 및 환경

연결 유형 M12, 5-핀
설치 방향 임의
접착력
잔류 자기에 의거 10 N -25% ... +25%
보관 온도 -25 ... 70 °C
기계적 수명
도어 스톱으로서 사용하는 경우, 1줄의 충격 에너지 1 x 10⁶
보호 등급 IP65/IP67
주변 온도 -25 ... 50 °C
재질
하우징 알루미늄
솔레노이드 강철, 니켈 도금
잠금력 F
(모니터링하지 않음, 축 방향으로) UCM= 24V일 때 650 N
가드 잠금 원리 개방회로 전류 원리

안전 스위치 CES-I-BP-M-C07-SB-160076, CES-I-BP-U-C07-SB-160080, CES-I-BR-U-C07-SA-157920, CES-I-BP-M-C07-SI-162813, CES-I-BP-U-C07-SI-162815, CES-I-BR-M-C07-SA-156233, CES-I-BR-S-C07-SA-165914와 결합하여

보안 스위치 끄기 거리 sar max. 17 mm
보안 스위칭 거리 sao
중심점 옵셋 m=0 포함 min. 2 mm

안전 스위치 CES-I-AP-U-C04-USI-115150, CES-I-AP-U-C04-SK-115324, CES-I-AP-U-C04-USB-116502, CES-I-AP-U-C04-U05-116503, CES-I-AP-U-C04-U10-116504, CES-I-AP-U-C04-U20-116505, CES-I-AP-M-C04-USI-117323, CES-I-AP-M-C04-USB-117324, CES-I-AP-M-C04-SK-117325, CES-I-AP-M-C04-U05-117328, CES-I-AP-M-C04-U10-117329, CES-I-AP-M-C04-U20-117330, CES-I-AR-U-C04-SG-119469, CES-I-AR-U-C04-U05-119470, CES-I-AR-U-C04-U10-119471, CES-I-AR-U-C04-U20-119472, CES-I-AR-U-C04-USA-119473, CES-I-AR-M-C04-SG-119474, CES-I-AR-M-C04-U05-119475, CES-I-AR-M-C04-U10-119476, CES-I-AR-M-C04-U20-119477, CES-I-AR-M-C04-USA-119479, CES-I-AP-M-C04-USI-160832, CES-I-AR-F-C04-SG-161679, CES-I-AP-M-C04-USI-162592와 결합하여

보안 스위치 끄기 거리 sar max. 40 mm
보안 스위칭 거리 sao
중심점 옵셋 m=0 포함 min. 5 mm

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 163252
Item designation CEM-M2-C60-KZ-SE-163252
Gross weight 0,51kg
Customs tariff number 85389099990
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
