Cabo de conexão com conector de encaixe SR11, 15 m, angular
- Conector fêmea SR11, 11 pinos + PE
- Conector de encaixe angular
- Cabo PUR
- Comprimento do cabo 15 m
- Com extremidade aberta do cabo
Description
Diagrama dos contatos do conector
| 1 | 1 |
| 2 | 2 |
| 3 | 3 |
| 4 | 4 |
| 5 | 5 |
| 6 | 6 |
| 7 | 7 |
| 8 | 8 |
| 9 | 9 |
| 10 | 10 |
| 11 | 11 |
 | 12 |

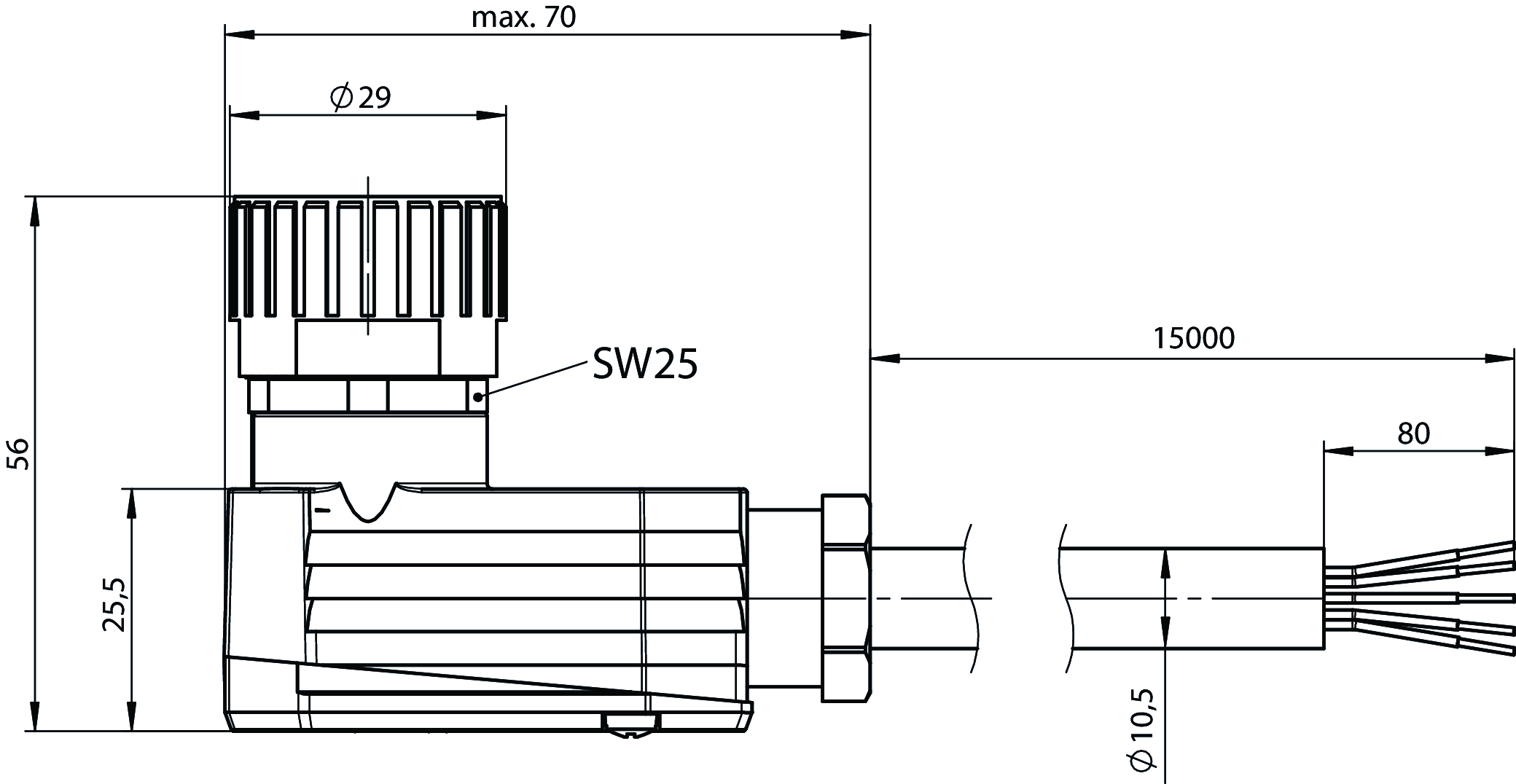

Desenhos dimensionais
Desenhos dimensionais
Desenhos dimensionais
Technical data
Valores de conexão elétrica
| Tensão nominal | 50 V |
| Tensão de teste | 1.5 kV |
Valores mecânicos e ambiente
| Seção transversal do fio | 1 mm² |
| Quantidade de fios | 12 |
| Raio de flexão dinâmico | 12,5 x diâmetro do cabo |
| Raio de flexão estático | 4 x diâmetro do cabo |
| Temperatura de armazenamento | -40 ... 80 °C |
| Tipo de cabo | reto |
| Diâmetro do cabo | |
| aprox. | 10.5 mm |
| Comprimento do cabo | 15 m |
| Aptidão para correntes de reboque | não |
| Temperatura ambiente do condutor (dinâmica) | -5 ... 70 °C |
| Temperatura ambiente do condutor (estática) | -40 ... 80 °C |
| Material | |
| Revestimento | PUR |
| Conexão 2 | |
| Extremidade do fio | Revestimento sem isolamento |
| Tipo de conexão | Extremidade aberta do cabo |
| Conexão 1 | |
| Tipo de conexão | Conector de encaixe M26 x 1,5 |
| Tipo de conexão | Conector fêmea |
| Saída do cabo | Ângulo |
| Quantidade de pinos | 12 (11+PE) |
| Classe de proteção | IP65 (Somente em estado aparafusado) |
| Bloqueio do conector | Fecho roscado |
| Material | |
| Carcaça do conector | PET |
Downloads
Einzeldokumente
Declarações de conformidade
EU-Konformitätserklärung
Doc. Nr.
Version
Language
Size
EU-Konformitätserklärung
Doc. Nr.
EDC20001578
Version
Language
Size
0,2 MB
Instruções
Informação de segurança
Doc. Nr.
Version
Language
Size
Informação de segurança
Safety information
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Safety information
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Doc. Nr.
MAN20001593
Version
01-10/22
Language
Size
0,6 MB
Sicherheitsinformation
Doc. Nr.
MAN20001593
Version
01-10/22
Language
Size
0,2 MB
Sonstige Dokumente
Documentos de venda
Safety Switches with Metal Housing
Doc. Nr.
Version
Language
Size
Safety Switches with Metal Housing
Doc. Nr.
100369
Version
11-03/18
Language
Size
7,8 MB
Interrupteurs de sécurité avec boîtier métallique
Doc. Nr.
100676
Version
11-03/18
Language
Size
7,9 MB
Interruptores de seguridad con carcasa metálica
Doc. Nr.
104856
Version
11-03/18
Language
Size
14,0 MB
Sicherheitsschalter mit Metallgehäuse
Doc. Nr.
100319
Version
11-03/18
Language
Size
7,9 MB
金属壳体 的安全开关
Doc. Nr.
102453
Version
11-03/18
Language
Size
8,2 MB
Bezpečnostní spínače s kovovým pouzdrem
Doc. Nr.
121650
Version
11-03/18
Language
Size
7,8 MB
Safety Switches with Plastic Housing
Doc. Nr.
Version
Language
Size
Safety Switches with Plastic Housing
Doc. Nr.
096956
Version
11-03/18
Language
Size
6,5 MB
Interrupteurs de sécurité avec boîtier plastique
Doc. Nr.
100677
Version
11-03/18
Language
Size
6,6 MB
Interruptores de seguridad con carcasa plástica
Doc. Nr.
104855
Version
11-03/18
Language
Size
6,6 MB
Sicherheitsschalter mit Kunststoffgehäuse
Doc. Nr.
096955
Version
11-03/18
Language
Size
6,6 MB
塑料壳体 的安全开关
Doc. Nr.
116243
Version
11-03/18
Language
Size
6,1 MB
Bezpečnostní spínače s plastovým pouzdrem
Doc. Nr.
121649
Version
11-03/18
Language
Size
6,5 MB
Orderdata
| Ordernumber | 077637 |
| Articlename | C-M26F12-12X1,0PU15,0-MA-077637 |
| Weight | 2,961kg |
| Customsclass | 85389099990 |
| ECLASS | 27-06-03-04 Appliance cord (data cable) |
