BETAETIGER-S-GT-SN (Order nr. 095738)

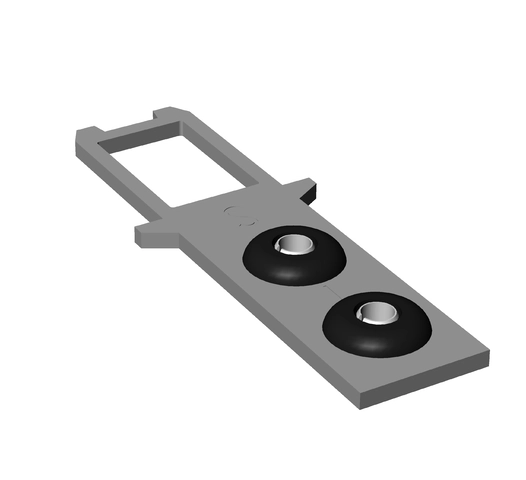

Atuador S para as chaves de segurança SGA/SGP/STA/STP/STM

  • Dois parafusos de segurança contidos no escopo de fornecimento
  • Atuador com luva de borracha
BETAETIGER-S-GT-SN (Order nr. 095738)

Description

Aviso

Os atuadores S-...-SN não devem ser utilizados em conjunto com módulos de inserção. Para módulos de inserção, devem ser utilizados atuadores S-...-LN.

Atuador reto

Adequado para uma força de tração máxima de 3000 N. O atuador reto é utilizados nas portas corrediças ou nas portar giratórias com os raios da porta superiores a 300 mm. Os parafusos de segurança impedem o desaparafusamento dos atuadores.

Parafusos de aço inoxidável (Niro);

Os parafusos de segurança anexos podem ser atarraxados com uma ferramenta normal, porém não podem mais ser abertos.

Desenho com dimensões
Desenho com dimensões

Desenhos dimensionais

Desenhos dimensionais

Technical data

Aprovações

DGUV_SGA_ET 22058_ET 22059

Valores mecânicos e ambiente

Temperatura de armazenamento -25 ... 70 °C
Funcionamento posterior max. 5 mm
Raio da porta min. 300 mm
Material
Atuador Aço, inoxidável
Luva de borracha NBR
parafuso Aço, inoxidável

Diversos

Utilidade do funil de inserção não

Downloads

Orderdata

Ordernumber 095738
Articlename BETAETIGER-S-GT-SN
Weight 0,03kg
Customsclass 85389099990
ECLASS 27-27-26-06 Actuator for safety-related position switch
