RADIUSBETAETIGER-S-LR-LN (Order nr. 096844)

Atuador radial S à esquerda/direita para chaves de segurança SGA/SGP/STA/STP/STM para módulo de inserção

  • Atuador de aço inoxidável
  • Dois parafusos de segurança de aço inoxidável por atuador
  • Para portas com batente à direita e à esquerda
RADIUSBETAETIGER-S-LR-LN (Order nr. 096844)

Description

Aviso

Os atuadores S-...-SN não devem ser utilizados em conjunto com módulos de inserção. Para módulos de inserção, devem ser utilizados atuadores S-...-LN.

Atuador radial

No caso de raios da porta, que são inferiores a 1000 mm, deve ser utilizado um atuador de raio. Através do movimento elástico do atuador são evitados os danos devido ao emperramento do atuador na cabeça de acionamento. Conforme o movimento do dispositivo de proteção, deve ser selecionado um atuador para a esquerda/direita ou superior/inferior.

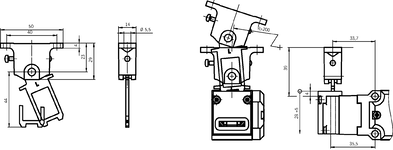

Desenho com dimensões
Desenho com dimensões

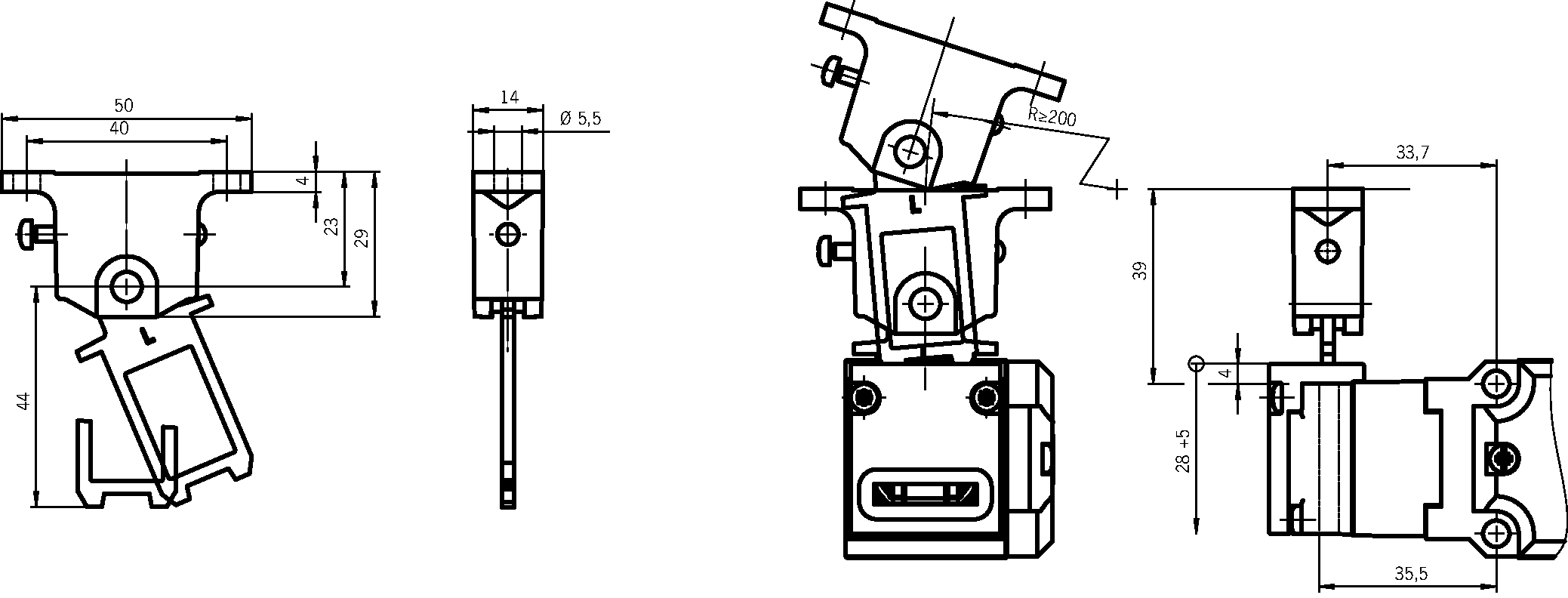

Desenhos dimensionais

Desenhos dimensionais

Technical data

Aprovações

DGUV_SGA_ET 22058_ET 22059

Valores mecânicos e ambiente

Temperatura de armazenamento -25 ... 70 °C
Funcionamento posterior max. 5 mm
Raio da porta min. 200 mm
Material
Atuador Aço, inoxidável
parafuso Aço, inoxidável

Diversos

Utilidade do funil de inserção sim

Downloads

Orderdata

Ordernumber 096844
Articlename RADIUSBETAETIGER-S-LR-LN
Weight 0,04kg
Customsclass 85389099990
ECLASS 27-27-26-06 Actuator for safety-related position switch
