RADIUSBETAETIGER-Z-R-C2194 (Order nr. 100406)

Atuador radial direito para as chaves de segurança NZ.VZ, NZ.VZ.VS e TZ

  • Dois parafusos de segurança de aço inoxidável por atuador
  • Raios menores das portas
RADIUSBETAETIGER-Z-R-C2194 (Order nr. 100406)

Description

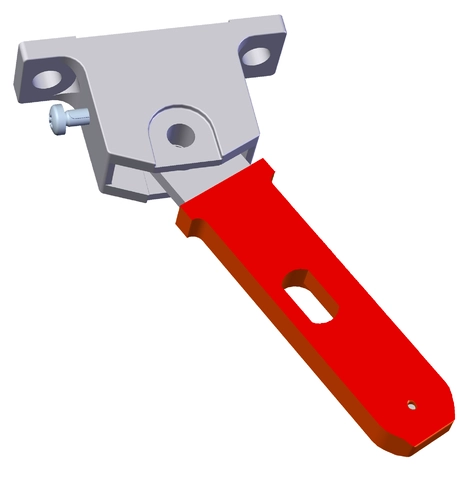

Atuador radial

No caso de raios da porta, que são inferiores a 1000 mm, deve ser utilizado um atuador de raio. Por meio do movimento de mola do atuador, são evitados os danos pelo emperramento do atuador na cabeça de acionamento. Conforme o movimento do dispositivo de proteção, deve ser selecionado um atuador para a esquerda/direita ou superior/inferior.

Parafusos de aço inoxidável (Niro);

Os parafusos de segurança anexos podem ser atarraxados com uma ferramenta normal, porém não podem mais ser abertos.

Desenho com dimensões
Desenho com dimensões
Desenho com dimensões
Desenho com dimensões

Desenhos dimensionais

Desenhos dimensionais

Desenhos dimensionais

Desenhos dimensionais

Technical data

Aprovações

DGUV_NZVZ_ET 23004_ET 23005

Valores mecânicos e ambiente

Temperatura de armazenamento -25 ... 70 °C
Funcionamento posterior max. 4 mm
Raio da porta min. 200 mm
Material
Atuador Aço, galvanizado
parafuso Aço, inoxidável
Revestimento Plástico

Diversos

Número C
C2194 Para o raio da porta de 200 mm
Utilidade do funil de inserção não

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 100406
Articlename RADIUSBETAETIGER-Z-R-C2194
Weight 0,055kg
Customsclass 85389099990
ECLASS 27-27-26-06 Actuator for safety-related position switch
