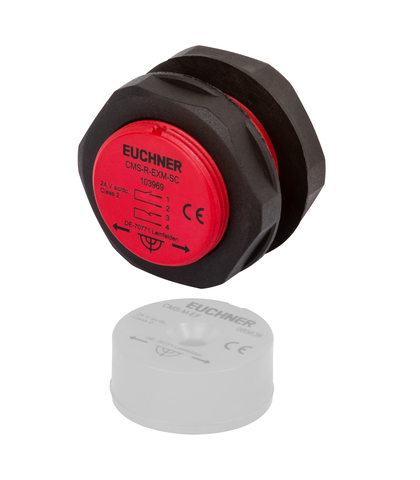

CMS-R-EXM-SC (Order nr. 103969)

Cabeças de leitura CMS na forma construtiva E - Com contatos de abertura/trabalho, M8

  • Em combinação com os dispositivos de avaliação CMS-E-BR/CMS-E-ER/CMS-E-FR
  • Versão cilíndrica M30
  • Conetor M8
CMS-R-EXM-SC (Order nr. 103969)

Description

Alinhamento da cabeça de leitura e do atuador

Diagramas de resposta na forma construtiva E

CMS-R-EXM

<p>CMS-R-EXM</p>
  • Distância típica de ligação
  • Distância típica de desligamento
Desenho com dimensões
Desenho com dimensões
Diagrama de circuito CMS-R-EXM… (não acionado)
Diagrama de circuito CMS-R-EXM… (não acionado)

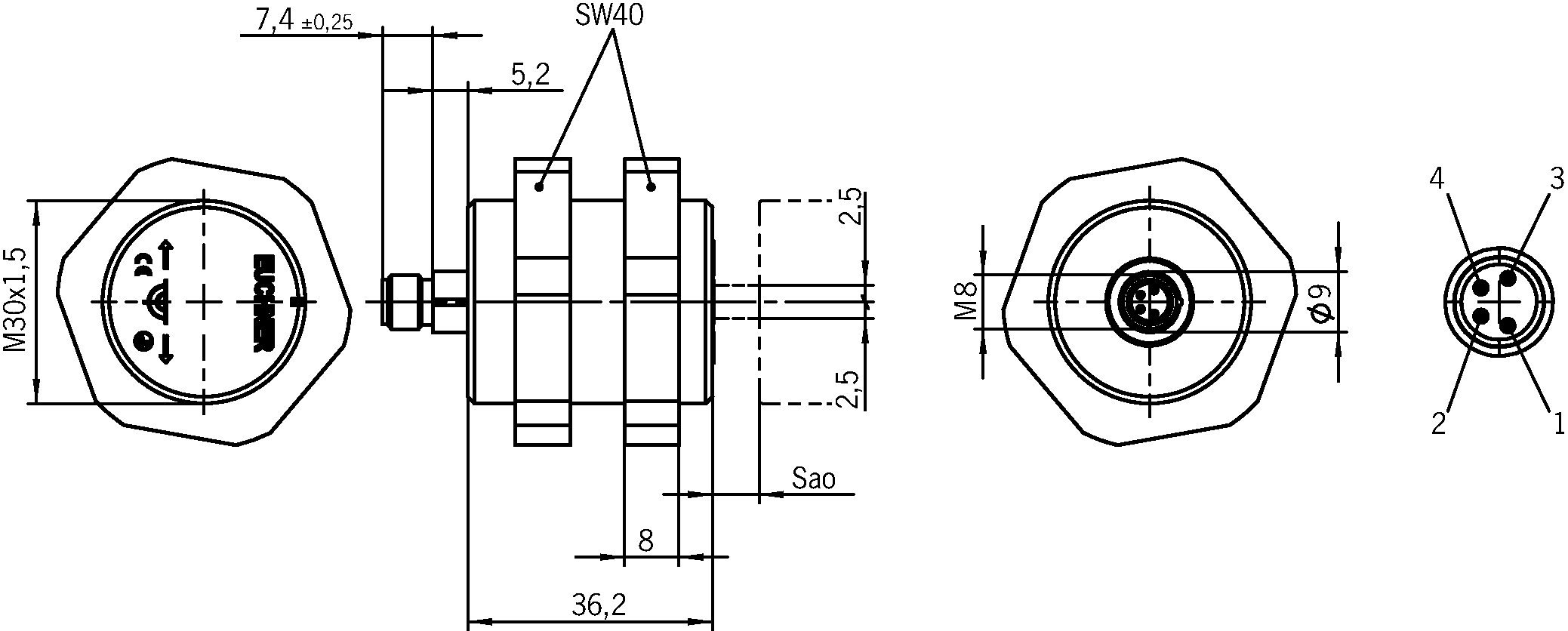

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão

Technical data

Aprovações

EAC_RU C-DE.MO05.B.00971/20TUEV Süd München_Z10 17 040393 017 Rev. 01c_UL_us_E155795_5/1

Espaço de trabalho

Distância segura de desligamento sar max. 17 mm (O intervalo de desligamento seguro s_ar corresponde ao intervalo de reset.)
Distância de comutação segura sao
Com desvio do centro m=0 min. 6 mm (Indicação de valor somente, se não houver nenhum material ferromagnético nas proximidades da cabeça de leitura e do atuador.)
Precisão de repetição R 10 %

Valores de conexão elétrica

Tensão nominal de isolamento Ui 26.4 V
Tensão nominal de impulso Uimp 1.5 kV
Tensão de comutação 24 V
Tensão de comutação conforme UL
Conforme UL Classe 2 max. 24 V AC/DC
Corrente de comutação 8 ... 500 mA
Comportamento de comutação anti-valente

Valores mecânicos e ambiente

Tipo de conexão Conector de encaixe M8 com 4 pinos
Quantidade de contatos de abertura 1 Contato de abertura
Quantidade de contatos de trabalho 1 Contatos de trabalho
Torque de aperto 0.4 ... 0.5 Nm
Forma construtiva E
Posição de montagem qualquer
Temperatura de armazenamento -25 ... 70 °C
Vida mecânica 100 x 10⁶
Resistência ao choque e a oscilação de acordo com EN IEC 60947-5-3
Classe de proteção IP67
Temperatura ambiente -20 ... 60 °C
Material
Caixa PPS reforçado com fibra de vidro
Modo de atuação magnético, contato Reed

Diversos

Normas cumpridas EN ISO 13849-1:2015; EN 50178:1997; EN 60204-1:2006/A1:2009; EN ISO 14119:2013; EN 61000-6-2:2005; EN 61000-6-3:2007/A1:2011; EN 60947-5-3:2013

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 103969
Articlename CMS-R-EXM-SC
Weight 0,072kg
Customsclass 85389099990
ECLASS 27-27-24-02 Safety-related magnetic proximity switch
