BTC-ST/G-S-TH-00-X (Order nr. 106284)

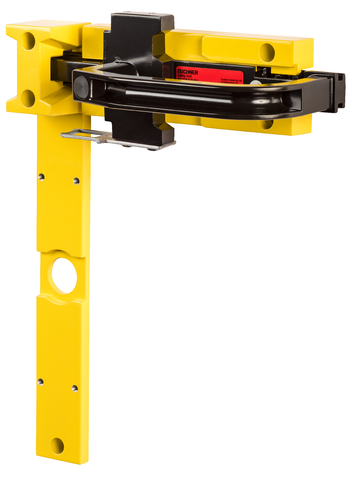

Trinco BTC-ST/G... sem destravamento de fuga para as chaves de segurança STA, STP, SGP e SGA

  • Trinco de alumínio
  • Para portas com batente à esquerda ou à direita
  • Pode ser travado na posição aberta com um cadeado
  • Atuador contido no âmbito de fornecimento
BTC-ST/G-S-TH-00-X (Order nr. 106284)

Description

Vantagens

  • Versão robusta
  • Fácil montagem por meio de uniões roscadas nos perfis de alumínio convencionais e nos revestimentos das máquinas
  • Cor amarela para uma rápida identificação
  • Sem a necessidade de uma maçaneta suplementar na porta

Notas

  • Os trincos são apropriados para a série STA, STP, SGP e SGA
  • Encomendar a chave de segurança separadamente
Desenho com dimensões
Desenho com dimensões

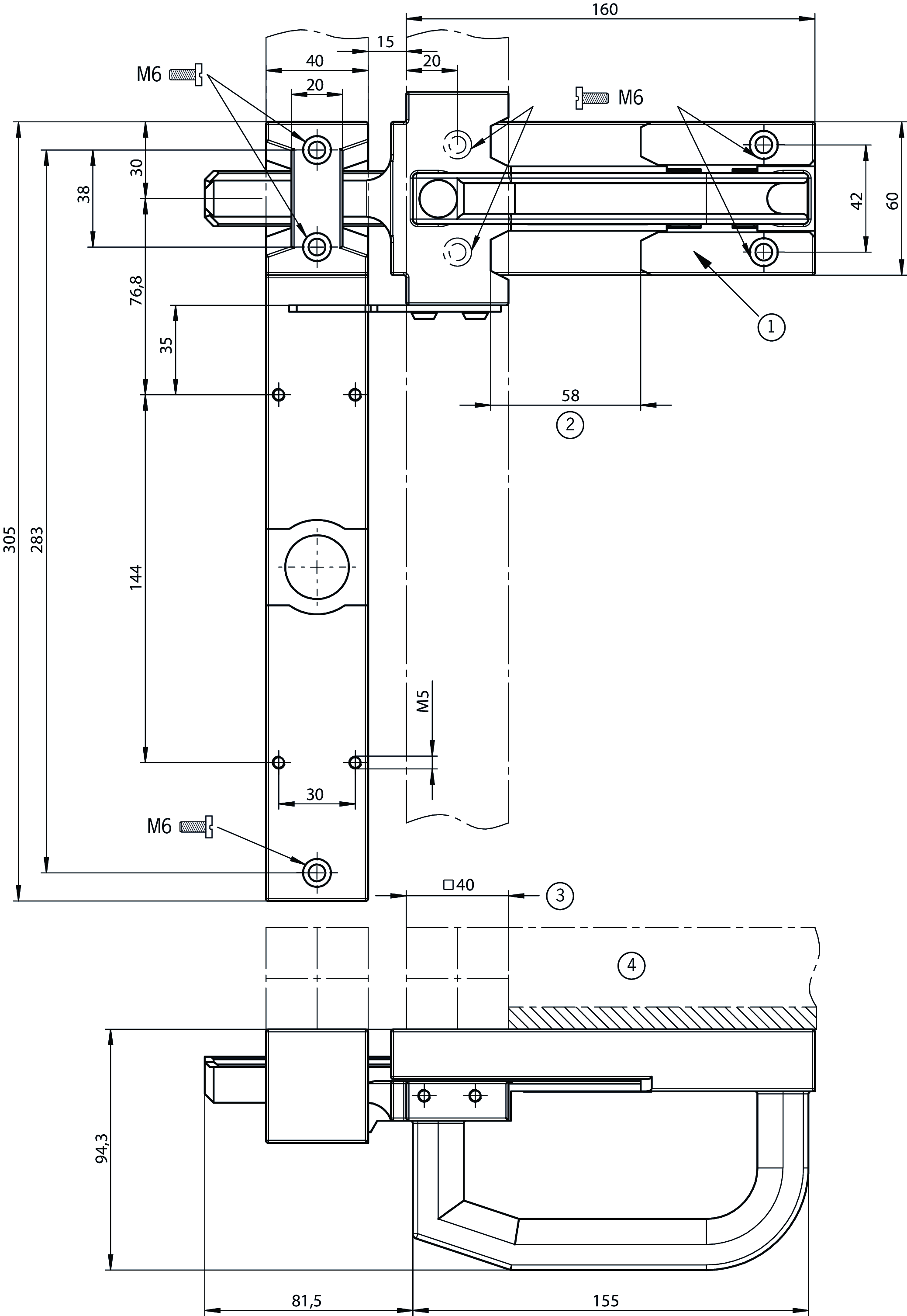

Desenhos dimensionais

Desenhos dimensionais
1Nota: Devido à construção simétrica, o trinco pode ser utilizado nas portas com batente à direita e à esquerda.
2Curso de abertura
3Moldura de grade de proteção (40x40)
4Para porta com batente à direita

Technical data

Valores mecânicos e ambiente

Sentido de aproximação A ou C
Quantidade de chaves de segurança que podem ser montadas 1
Destravamento de fuga Nenhuma
Temperatura de armazenamento -25 ... 70 °C
Material
Barras de guia Alumínio
Placa base Alumínio
Maçaneta Alumínio
Alojamento da chave Alumínio

Diversos

Engate Nenhuma

Downloads

Einzeldokumente

Doc. Nr.
Version
Language
Size
Doc. Nr. 2530033
Informação de segurança referente ao trinco
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. Nr. 2530033
Safety Information for Bolts
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. Nr. 2530033
Sicherheitsinformation für Riegel
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. Nr. 2530033
Informazioni sulla sicurezza per il chiavistello
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,1 MB
Doc. Nr. 2530033
Bezpečnostní informace pro petlice
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. Nr. 2530033
Tolózár biztonsági információi
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. Nr. 2530033
Информация за безопасност за ригели
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. Nr. 2530033
Sikkerhedsinformation for bolte
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. Nr. 2530033
Ohutusalane teave riivistuste kohta
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. Nr. 2530033
Turvallisuustietoja salvalle
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. Nr. 2530033
Πληροφορίες ασφαλείας για μάνδαλα
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. Nr. 2530033
Sigurnosne informacije za brave
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. Nr. 2530033
Aizbīdņu drošības informācija
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. Nr. 2530033
Saugos informacija skląsčiui
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. Nr. 2530033
Veiligheidsinformatie voor grendels
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. Nr. 2530033
Sikkerhetsinformasjon for låser
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. Nr. 2530033
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. Nr. 2530033
Säkerhetsinformation för regeln
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. Nr. 2530033
Varnostne informacije o zapahu
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. Nr. 2530033
Bezpečnostná informácia pre závory
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. Nr. 2530033
Sürgüler için güvenlik bilgisi
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. Nr. 2530033
Informații de siguranță privind zăvoarele
Doc. Nr.
2530033
Version
04-03/24
Language
Size
0,5 MB

Sonstige Dokumente

Orderdata

Ordernumber 106284
Articlename BTC-ST/G-S-TH-00-X
Weight 1,234kg
Customsclass 83014090000
