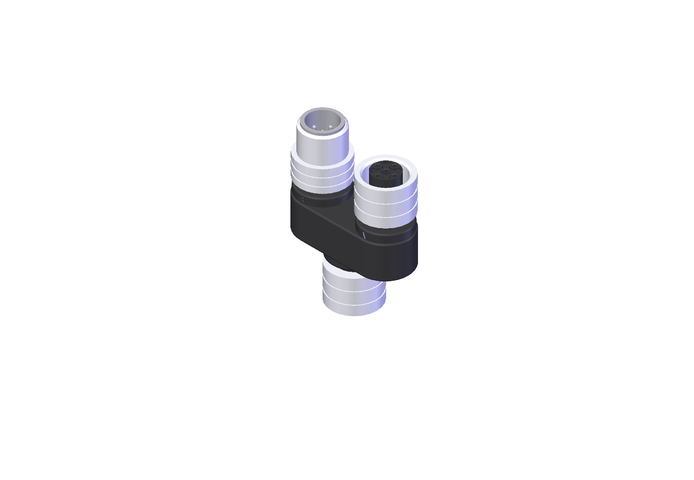

AC-YD-SBB-157913 (Order nr. 157913)

Distribuidor em Y M12, para a avaliação link IO

  • Para a conexão em série das chaves de segurança AR-/BR em séries de chaves com ESM-CB para a avaliação link IO
  • Distribuidor em Y com conector fêmea M12, 8 pinos
  • Conector de pinos reto, 5 pinos
  • Conector fêmea reto, 5 pinos
  • Carcaça TPU, preta
AC-YD-SBB-157913 (Order nr. 157913)

Description

Desenho com dimensões
Desenho com dimensões
Esquema de conexão
Esquema de conexão

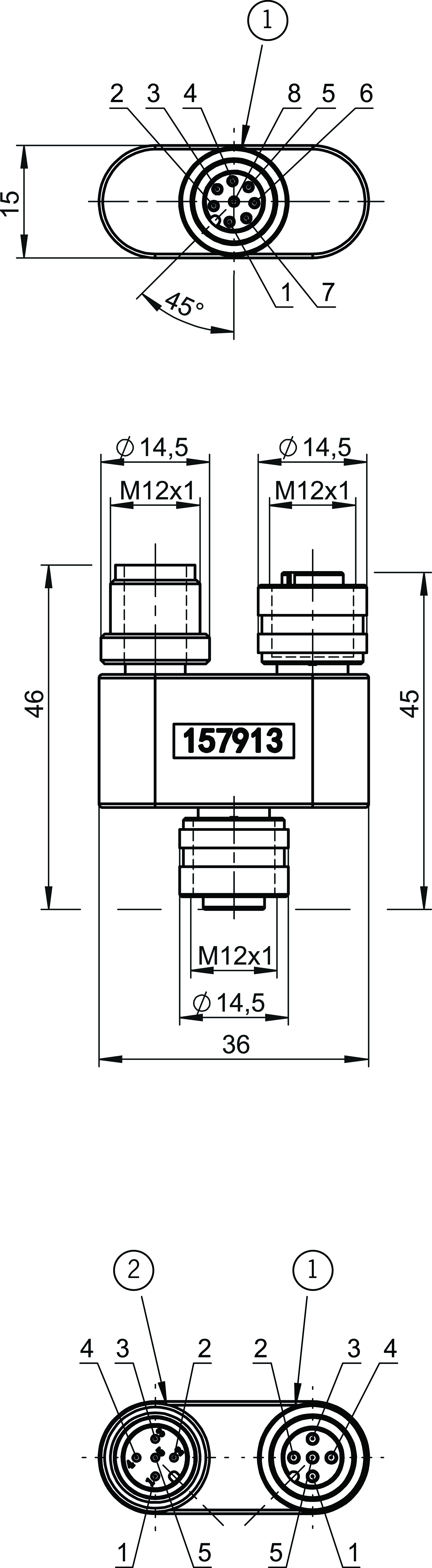

Desenhos dimensionais

Desenhos dimensionais
1Conector fêmea
2Conector de pinos

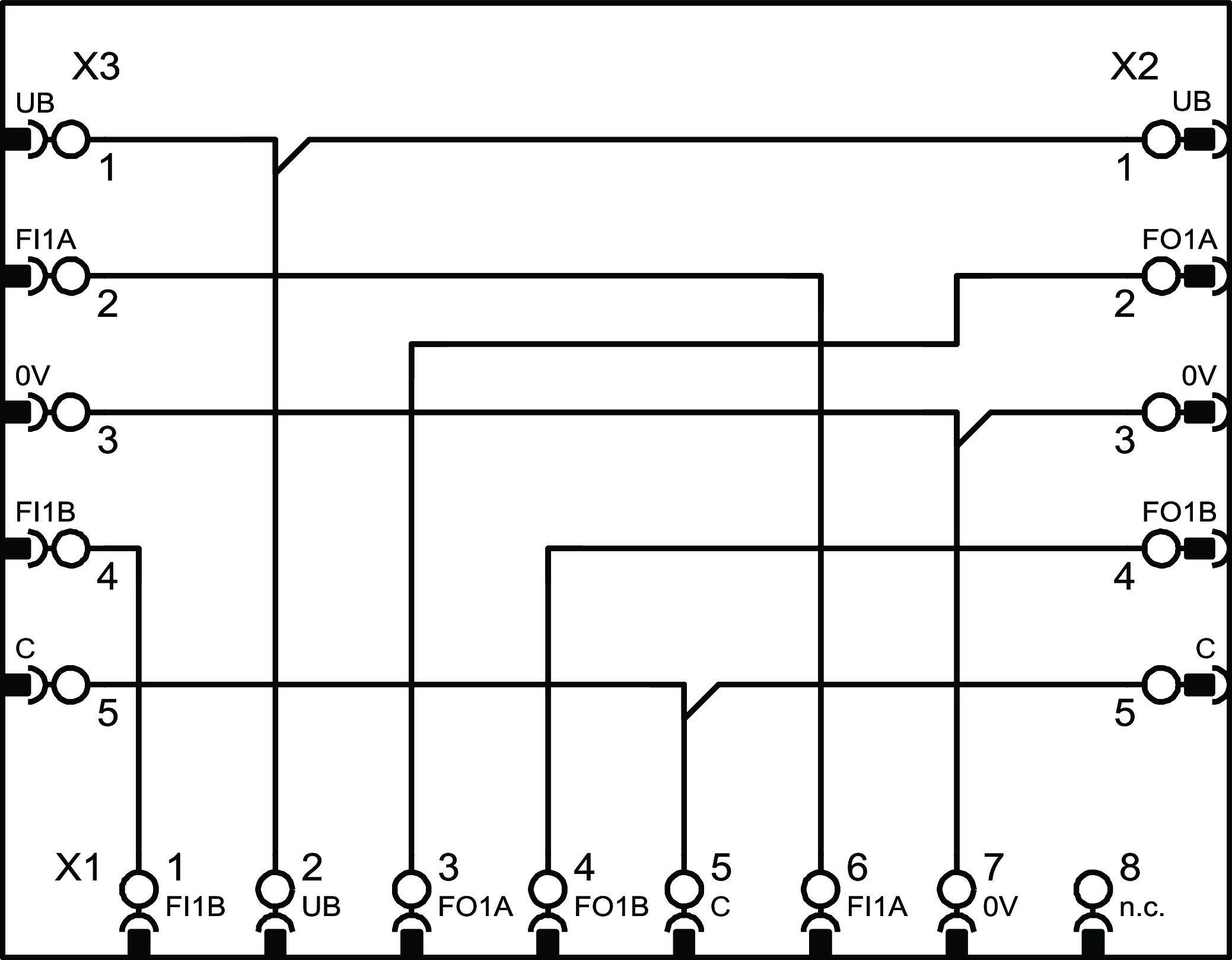

Exemplos de conexão

Exemplos de conexão

Technical data

Valores de conexão elétrica

Tensão nominal de isolamento Ui 300 V
Tensão nominal 36 V
Resistência de passagem 5 mΩ
Tensão nominal 30 V
Corrente nominal
A 40°C max. 2 A
Tensão de teste
1.5 kV (Carcaça dos pinos)
0.5 kV (Pino-pino)
Grau de contaminação conforme EN 60664-1 3

Valores mecânicos e ambiente

Temperatura de armazenamento -25 ... 80 °C
Classe de proteção IP65/IP67 (Somente em estado aparafusado com o conector correspondente pertinente)
Ciclos de encaixe >100
Temperatura ambiente -25 ... 80 °C
Material
Suporte de contato do conector TPU, auto-extinguível
Suporte de contato do acoplamento PA GF, auto-extinguível
Bloqueio do conector CuZn, niquelado
Contato CuZn, niquelado inferior e 0,15-0,20 μm folheado a ouro
Carcaça do conector TPU, auto-extinguível
Conexão 2
Tipo de conexão Conector M12
Tipo de conexão Conector fêmea
Quantidade de pinos 5
Bloqueio do conector Terminal roscado
Conexão 1
Tipo de conexão Conector M12
Tipo de conexão Conector fêmea
Quantidade de pinos 8
Bloqueio do conector Terminal roscado
Conexão 3
Tipo de conexão Conector M12
Tipo de conexão Conector de pinos
Quantidade de pinos 5
Bloqueio do conector Terminal roscado

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 157913
Articlename AC-YD-SBB-157913
Weight 0,035kg
Customsclass 85389099990
