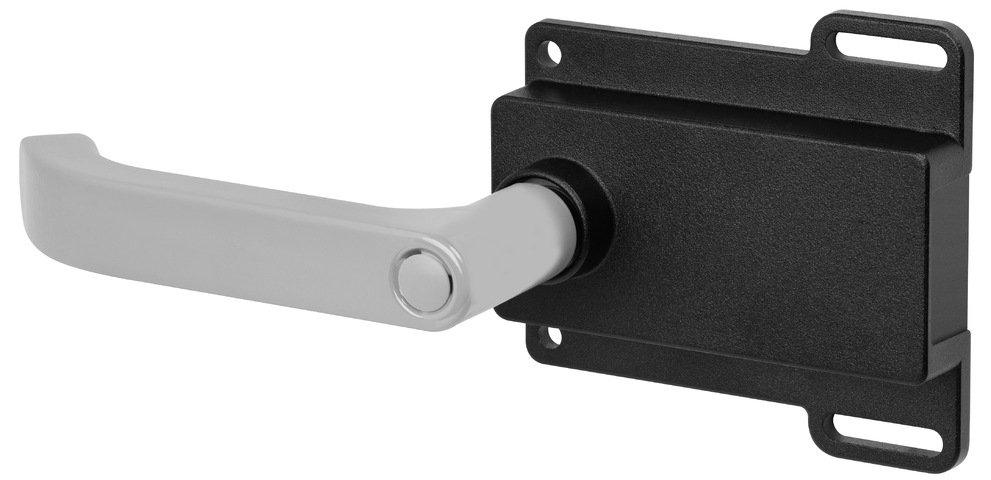

AE-R-S1-158322 (Order nr. 158322)

Maçaneta interna da porta AE-R-S1

  • Maçaneta interna da porta em prata
  • Etiqueta adesiva para a descrição da sequência de abertura, foi anexado ao módulo de bloqueio
  • Eixo de acionamento prolongado para portas mais espessas (encomendar separadamente)
AE-R-S1-158322 (Order nr. 158322)

Description

Maçaneta interna da porta

Em conjunto om um módulo de bloqueio com destravamento de fuga, o sistema de segurança deve ser equipado com uma maçaneta interna a porta. Esta permite as pessoas presas a abertura da porta bloqueada a partir da área de perigo.

O eixo de acionamento fornecido junto é adequado para os perfis com até 40 mm.

Eixo de acionamento prolongado

Opcionalmente, para portas mais grossas ou perfis de>40 mm pode ser encomendado um eixo de acionamento (nº de encomenda 106761) com comprimento de 250 mm (ao invés de 110 mm). O eixo pode ser encurtado até a medida desejada.

Desenho com dimensões
Desenho com dimensões

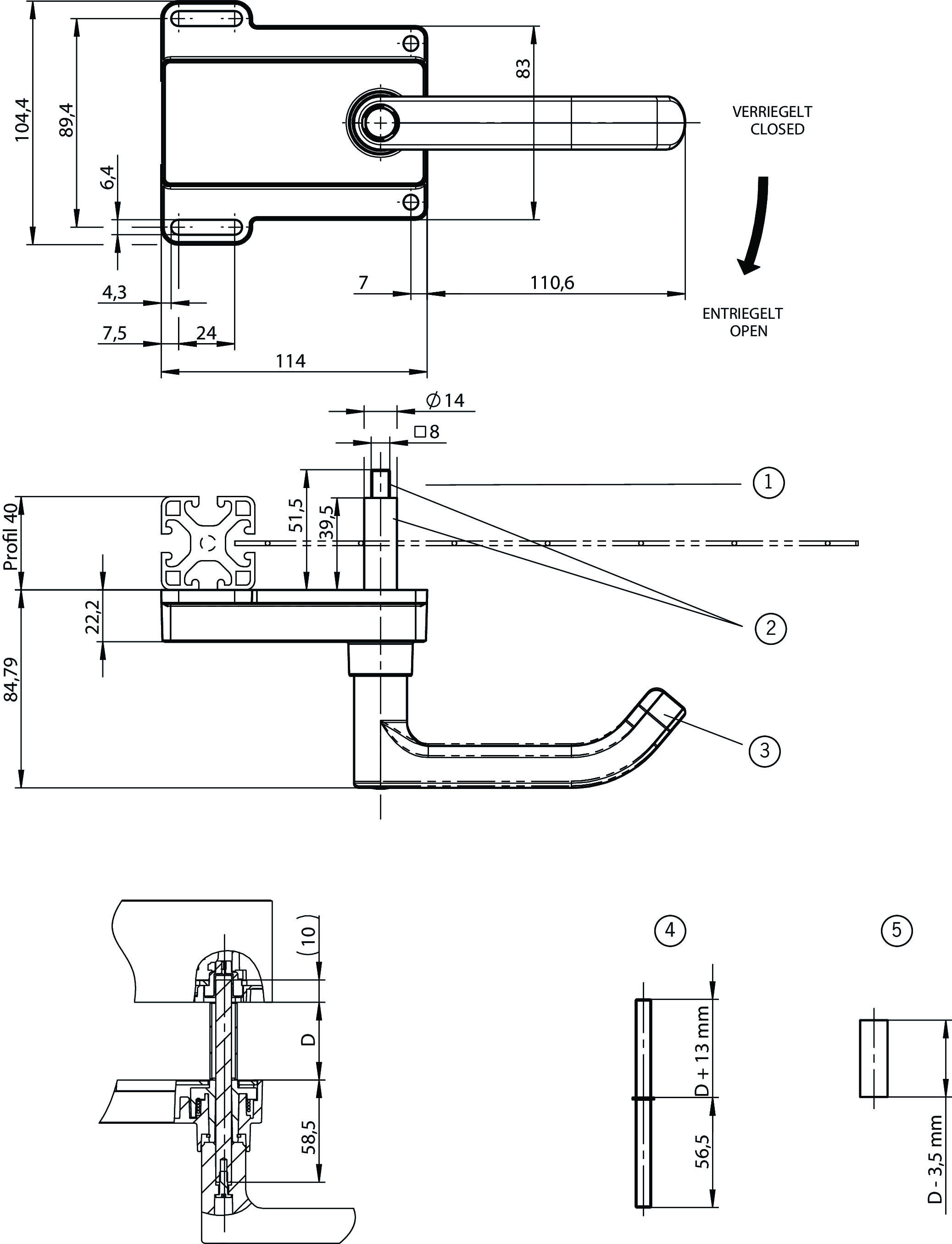

Desenhos dimensionais

Desenhos dimensionais
1Conexão do módulo da maçaneta
2Luva de proteção e eixo de acionamento anexos em separado
3Puxador da porta / maçaneta da porta (prata)
4Veio
5Manga

Technical data

Valores mecânicos e ambiente

Posição de montagem qualquer
Temperatura de armazenamento -25 ... 70 °C
Vida mecânica 1 x 10⁶
Temperatura ambiente -20 ... 55 °C
Material
Caixa Fundição sob pressão de zinco, aço inoxidável revestido a pó, latão

Diversos

Recurso adicional Com maçaneta prateada

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 158322
Articlename AE-R-S1-158322
Weight 0,81kg
Customsclass 85389099990
