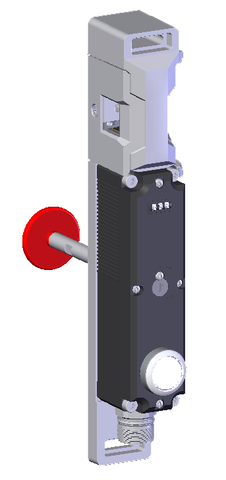

MGBS-P-L1-AR-U-R-AEE-SH-161206 (Order nr. 161206)

MGBS-AR, M23, 1 botões de pressão, com destravamento de fuga, batente da porta à direita

  • Módulo de bloqueio (encomendar o módulo da maçaneta separadamente)
  • Batente da porta comutável, ajuste de fábrica: à direita
  • Pode ser conectado em série (até 20 dispositivos AR em série)
  • Controle de curto-circuito transversal
  • 2 saídas de segurança (saídas dos semicondutores)
  • Até a categoria 4 / PL e conforme EN ISO 13849-1
  • 1 Botões de pressão (iluminados)
  • Com conector de encaixe M23
  • Unicode
  • Saída de monitoração de posição da porta
  • Com destravamento de fuga (encomendar a maçaneta interior da porta separadamente)
MGBS-P-L1-AR-U-R-AEE-SH-161206 (Order nr. 161206)

Description

Batente da porta

O batente da porta é comutável.

Avaliação Unicode

Cada módulo da maçaneta é altamente codificado (Unicode) O módulo de bloqueio identifica somente os módulos da maçaneta programados. Podem ser programados outros módulos da maçaneta. È identificado sempre apenas o último módulo da maçaneta programado.

Tipo de bloqueio

MGBS-L1

Bloqueio acionado por força de mola e destravado pela energia LIGA (princípio da corrente de circuito fechado)

Conjunto de painéis coloridos

A cor do botão de pressão pode ser selecionado por meio do conjunto de painéis coloridos (5 cores) anexo.

Destravamento de fuga

Serve, no caso de perigo, para destravar o bloqueio sem meios auxiliares. A maçaneta interna da porta possibilita a fuga a partir da área de perigo.

Diagrama dos contatos do conector

Conector de encaixe (vista pelo lado de encaixe)PinoDesignaçãoFunçãoCor do fio do cabo de conexão

1IMPTensão de serviço do solenóide, 24 V CCVT
2FI1AEntrada de liberação para o canal ARD
3FI1BEntrada de liberação para o canal BGY
4FO1ASaída de segurança do canal A,RD/BU
5FO1BSaída de segurança do canal BGN
6UBTensão de serviço do sistema eletrônico 24 V CCBU
7RSTEntrada de ResetGY/PK
8ODSaída de monitoração de posição da portaGN/WH
9OISaída de monitoração do diagnósticoYE/WH
10OLSaída de monitoração do bloqueio,GY/WH
11-n.c.BK
12FETerra funcional (deve ser conectado para o cumprimento dos requisitos CEM)GN/YE
13IMMTensão de serviço do solenóide, 0 V CCPK
14-n.c.BN/GY
15-n.c.BN/YE
16-n.c.BN/GN
17S3Botão 3 (iluminado)WH
18H3LED 3YE
190VUBTensão de serviço do sistema eletrônico 0 V CCBN
Desenho com dimensões
Desenho com dimensões

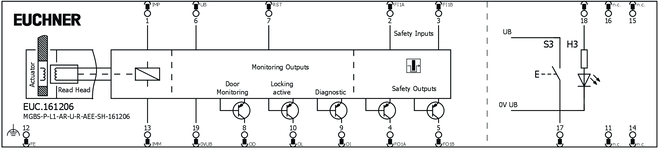

Esquema de conexão
Esquema de conexão
MGBS
Sistemas de fecho de portas multifuncionais

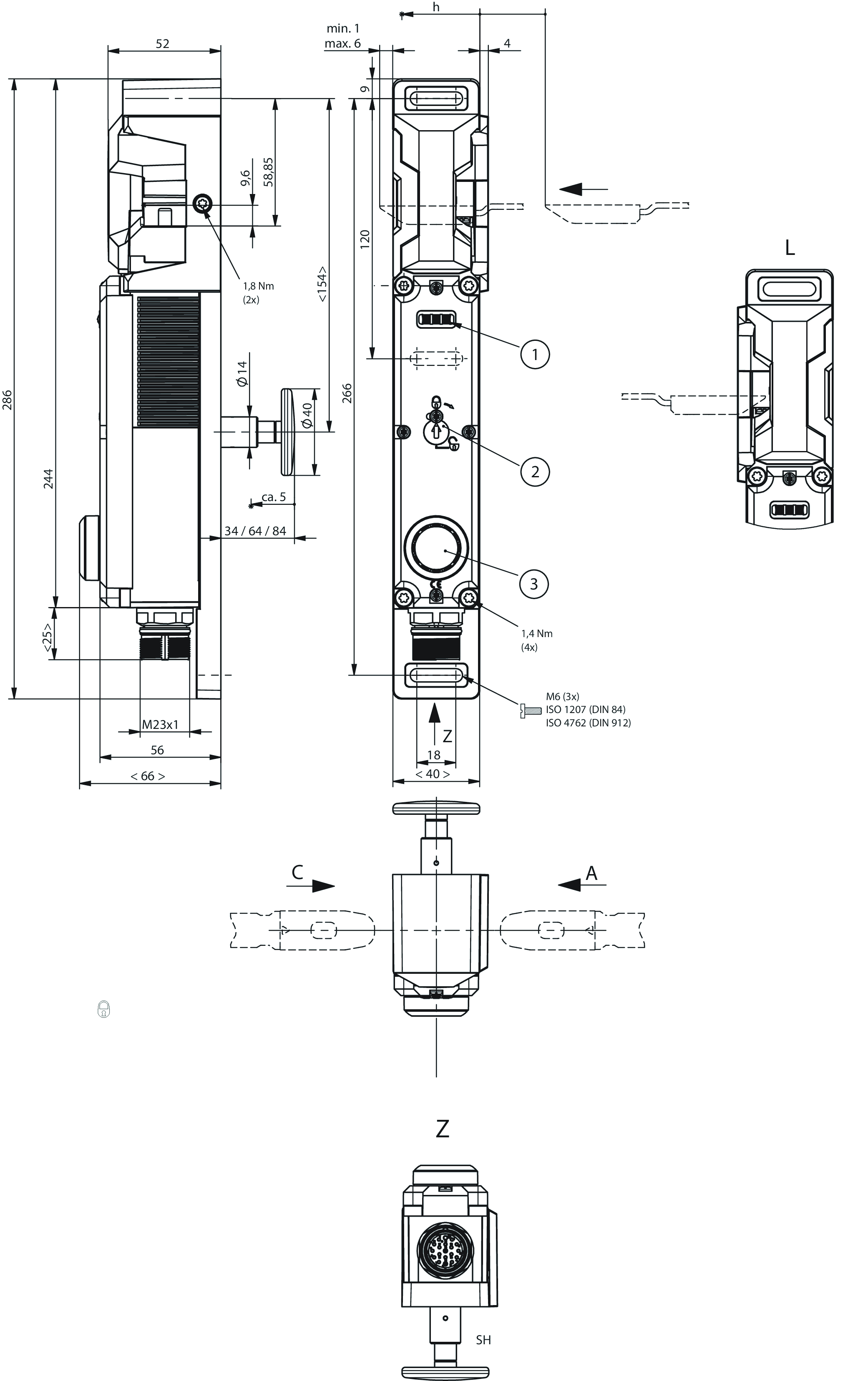

Desenhos dimensionais

Desenhos dimensionais
1LEDs
2Destravamento auxiliar
3Botão de pressão 1 iluminado

Exemplos de conexão

Exemplos de conexão

Technical data

Aprovações

c_UL_us_E155795_3/11FCC_2AJ58-05_

Espaço de trabalho

Precisão de repetição R 10 %

Elementos de operação e exibição

PosiçãoCorExtrasPlaca de inserçãoPlaqueta de inserçãoVersãoElemento de comutaçãoQuantidadeDesignação 1LED
3Botão iluminado1N/A

Valores de conexão elétrica

Hedging
externo (tensão de serviço do solenóide IMP) 0.5 ... 8 A
externo (tensão de serviço UB) 0.25 ... 8 A
Cabo de conexão 6 W
Tensão nominal de isolamento Ui 50 V
Tensão nominal de impulso Uimp 0.5 kV
Tensão de operação CC
UUB 24 V DC -15% ... +15% protegido contra polaridade reversa, regulado, ondulação restante<5%, PELV
Requisitos de proteção CEM de acordo com EN IEC 60947-5-3
Categoria de uso
DC-13 24 V 150mA (Cuidado: As saídas devem ser protegidas com um diodo de roda livre no caso de cargas indutivas)
Tensão operacional do solenóide CC
UIMP 24 V DC -15% ... +10% protegido contra polaridade reversa, regulado, ondulação restante<5%, PELV
Duração de ligação do solenóide ED 100 %
Tempo de risco conforme EN 60947-5-3 max. 260 ms
Tempo de risco de acordo com a norma EN 60947-5-3, extensão para cada unidade adicional max. 5 ms
Carga de comutação
Conforme UL 24 V CC, Class 2 (Consultar a alternativa no manual de operação)
Classe de proteção III
Consumo de corrente
IIMP 400 mA
IUB 40 mA
Duração do pulso de teste max. 1.0 ms (Válido para uma carga com C<= 30nF e R<= 20 kohms)
Intervalo do impulso de teste min. 140 ms
Grau de contaminação (externo, conforme EN 60947-1) 3
Elementos de comando e indicação
Tensão operacional UB V
Corrente operacional 1 ... 50 mA
Alimentação de tensão
LED 24 V
Consumo de corrente
LED 10 mA
Saída de monitoração OD, OI, OL
Tipo de saída comutando em p, seguro contra curto-circuito
Tensão de saída 0.8xUB ... UB V DC
Corrente de comutação 1 ... 50 mA
Saídas de segurança FO1A / FO1B
Tipo de saída 2 Saídas de semicondutor, comutando em p, protegidas contra curto-circuito
Tensão de saída
HIGH U(FO1A) / U(FO1B) UB-1.5 ... UB V DC
LOW U(FO1A) / U(FO1B) 0 ... 1 V DC
Tempo de discrepância
Ambas as saídas de segurança max. 10 ms de acordo com EN IEC 60947-5-3
Tempo de ligação max. 400 ms
Corrente residual Ir max. 0.25 mA
Corrente de comutação
Por saída de segurança FO1A / FO1B 1 ... 150 mA

Valores mecânicos e ambiente

Anfahrgeschwindigkeit max. 20 m/min
Tipo de conexão 1 Conector de encaixe M23, 19 pinos, RC18
Força de extração 20 N
Retardo de prontidão 8 s
Força de acionamento 10 N
Posição de montagem Batente da porta DIN direito
Frequência de comutação max. 0.5 Hz
Temperatura de armazenamento -25 ... 70 °C
Vida mecânica 1 x 10⁶
Funcionamento posterior 5 mm
Força de retenção 20 N
Resistência ao choque e a oscilação de acordo com EN IEC 60947-5-3
Classe de proteção IP65 (Em estado encaixado e travado)
Temperatura ambiente
com UB = 24V CC -20 ... 55 °C
Material
Carcaça da chave de segurança Termoplástico reforçado por fibra de vidro
Alojamento da chave Fundição sob pressão de zinco
Força de bloqueio Fmax 3900 N
Força de bloqueio FZh 3000 N (Fzh = Fmax/1,3 dependendo do atuador utilizado)
Princípio de bloqueio Princípio da corrente de repouso

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

PLSIL máximoPFHDCategoriaDuração de uso
Monitoração do bloqueioPL e-4.1x10-9420 y


PLSIL máximoCategoriaDuração de uso
Ativação do bloqueioDependendo da ativação externa do bloqueio20 y


Diversos

Notas para aprovação UL Operação somente com a alimentação de tensão UL-Class 2 ou medidas similares, consultar o manual de operação
Recurso adicional
incl. Conjunto de painéis nº de identificação 120344
Destravamento de fuga de compressão

Accessories

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 161206
Articlename MGBS-P-L1-AR-U-R-AEE-SH-161206
Weight 2,178kg
Customsclass 85365019000
