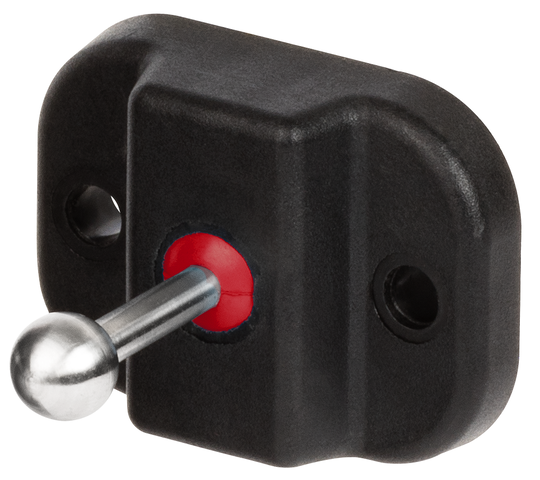

Atuador para a chave de segurança CTM
- Atuador de esfera, rígido
- Raios da porta a partir de 150 mm
- Dois parafusos de segurança M4x14 estão incluídos no fornecimento.
Description
Parafusos de segurança
Os parafusos de segurança M4x14 inclusos podem ser parafusados com ferramentas normais, mas não podem ser abertos novamente.

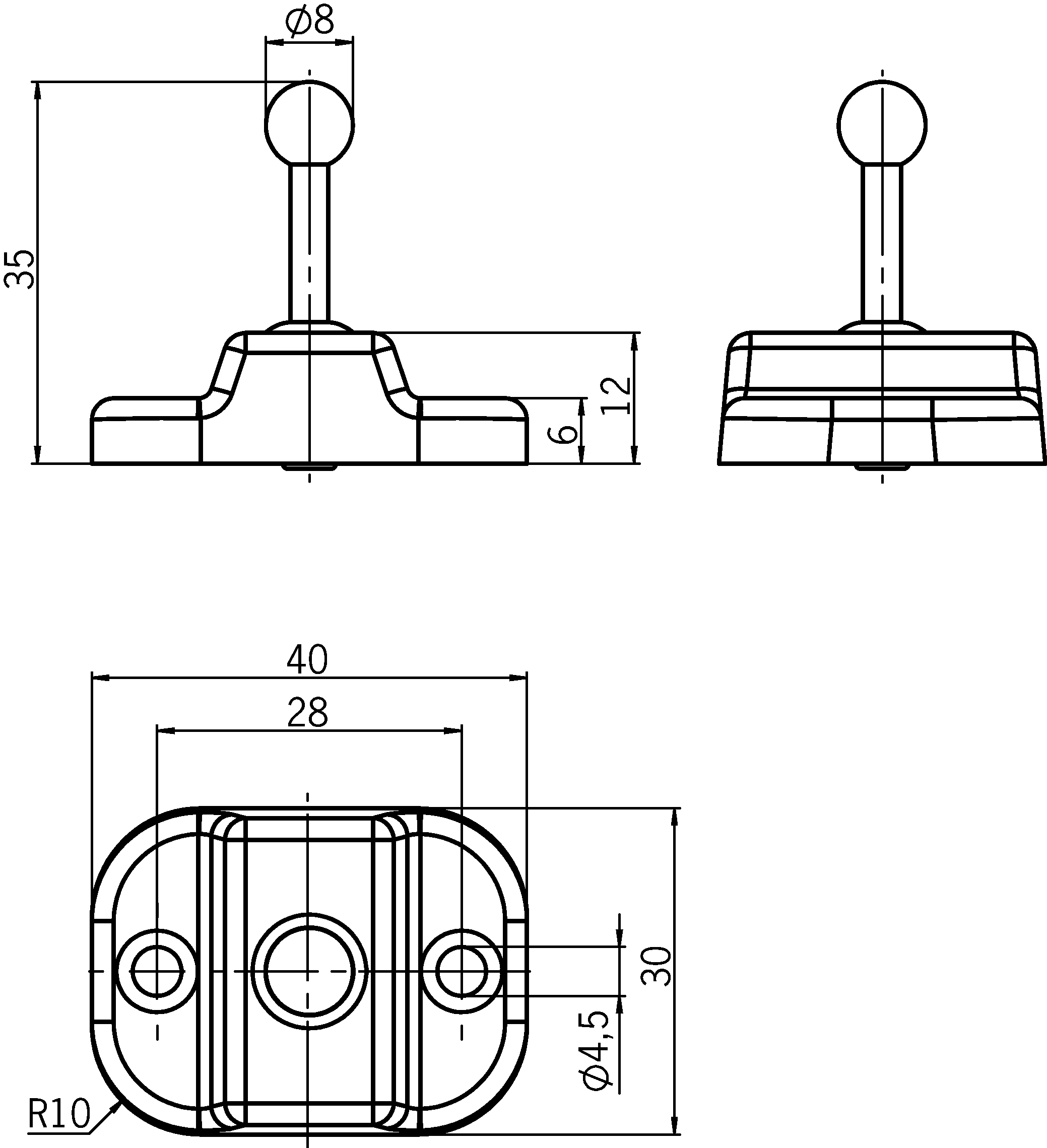

Desenhos dimensionais
Desenhos dimensionais
Technical data
Aprovações
Valores de conexão elétrica
| Alimentação de tensão | indutiva através da cabeça de leitura |
Valores mecânicos e ambiente
| Temperatura de armazenamento | -25 ... 70 °C |
| Vida mecânica | 1 x 10⁶ |
| Funcionamento posterior | 2 mm |
| Classe de proteção | IP65/IP67/IP69/IP69K |
| Temperatura ambiente | -20 ... 60 °C |
| Material | |
| Elemento esférico | Niro |
| Vedação | NBR |
| Suporte | Termoplástico reforçado por fibra de vidro |
| Força de bloqueio Fmax | 1300 N |
| Força de bloqueio FZh | 1000 N (Fzh = Fmax/1,3) |
Downloads
Einzeldokumente
Sonstige Dokumente
Aprovações e certificados
c UL us
Doc. Nr.
Version
Language
Size
c UL us
Doc. Nr.
Version
Language
Size
0,3 MB
Documentos de venda
CAD-Data
Orderdata
| Ordernumber | 161642 |
| Articlename | A-B-A1-A1-161642 |
| Weight | 0,02kg |
| Customsclass | 85389099990 |
| ECLASS | 27-27-24-04 Actuator for safety-related proximity switch |
