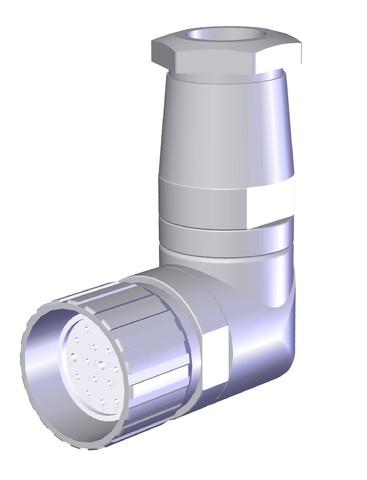

AC-PC-M23F19W-167837 (Order nr. 167837)

Com conector de encaixe M23, angular

  • Conector fêmea M23, com porca de capa, angular
  • Quantidade de pinos: 18 pinos + PE (com mola de blindagem)
  • Seção transversal do fio: 0,5...1,0 mm²
  • Diâmetro do cabo: 10...14 mm
  • Para a confecção própria
  • Contatos de crimpagem contidos no âmbito de fornecimento
AC-PC-M23F19W-167837 (Order nr. 167837)

Description

Contatos crimpados

Soquetes de contato (no escopo de fornecimento)

Para pino 6, 19, PE

Ferramentas de crimpagem necessárias (fornecedor Phoenix Contact): Alicates de crimpagem RC-Z2504 ou RC-Z2514 e localizador RC-Z2540, observações: O localizador é impreterivelmente necessário para o alinhamento axial dos contatos de crimpagem durante o processo de crimpagem. Ferramentas de liberação:

  • para os 16 contatos de crimpagem (diâmetro 1,0 mm): RC-Z2097-1604251


  • para os 3 contatos de crimpagem (diâmetro 1,5 mm): RC-Z2015-1183713

Desenho com dimensões
Desenho com dimensões

Desenhos dimensionais

Desenhos dimensionais
1Imagem do pólo com vista pelo lado de encaixe
2PE (com mola de blindagem)
3Mola de blindagem integrada no suporte do contato.
4O conector angular é ajustado em etapas de 45°.

Technical data

Valores de conexão elétrica

Seção transversal da conexão 0.5 ... 1.0 mm²
Tensão nominal de impulso Uimp 1.5 kV
Tensão nominal max. 150 V
Corrente nominal max. 4 A
Conexão da blindagem Contato crimpado para a conexão da mola de blindagem
Grau de contaminação conforme EN 60664-1 3

Valores mecânicos e ambiente

Tipo de conexão Conector M23
Tipo de conexão Conector fêmea com porca de capa
Temperatura de armazenamento -40 ... 80 °C
Saída do cabo angular
Diâmetro do cabo 10 ... 14 mm
Quantidade de pinos 19 (16+2+PE)
Classe de proteção IP65/IP67 (Em estado encaixado e travado)
Bloqueio do conector Terminal roscado
Temperatura ambiente -40 ... 80 °C
Material
Contato Latão, banhado a ouro
Carcaça do conector Fundição sob pressão de zinco, niquelado

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 167837
Articlename AC-PC-M23F19W-167837
Weight 0,166kg
Customsclass 85444290
