ZSE2-1 (Order nr. 052448)

ZSE, 3 estágios

  • Função de 3 estágios
  • Medida de instalação 30,5 mm
  • Adequado, por ex., para a instalação no dispositivo de comando manual HBL ou na carcaça G2 ou G3
ZSE2-1 (Order nr. 052448)

Description

Função de 3 estágios

Função enable somente no segundo estágio (posição central, ponto de pressão) ativo. Ao soltar ou pressionar (função pânico) a tecla até o fundo, o enable é revogado (dependendo do cabeamento, consultar a sequência de funcionamento).

Elemento de comutação

111

1N/A + 1N/F + 1N/F

Desenho com dimensões
Desenho com dimensões
Esquema de conexão 111
Esquema de conexão 111
Diagrama do curso de comutação
Diagrama do curso de comutação

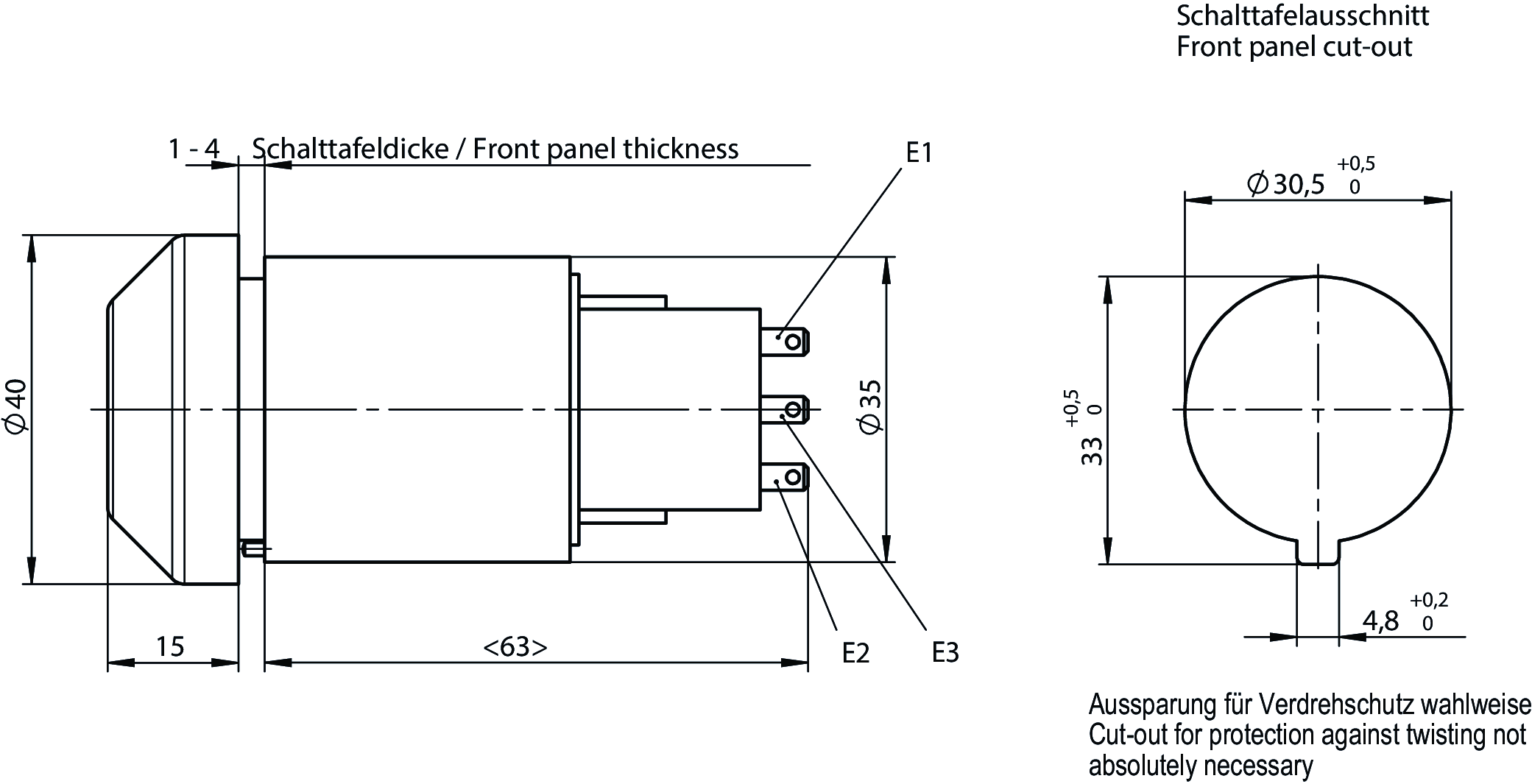

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão

Diagramas de viagem por turnos

Diagramas de viagem por turnos
square_grey_dark.epsFechado, autorização
square_grey_light.epsfechado
square_white.epsAberto

Technical data

Aprovações

CCC2024010305643680_EnableSwitch_ZEAC_RU C-DE.MO05.B.00972/20

Valores de conexão elétrica

Hedging max. 4 A gG
Corrente de curto-circuito nominal condicional 100 A
Tensão nominal de isolamento Ui 250 V
Tensão nominal de impulso Uimp 2.5 kV
Categoria de uso
AC-15 4 A 230 V
DC-13 3 A 24 V
Tensão de comutação
com 10 mA min. 12 V
Corrente de comutação
Com 24 V min. 1 mA
Grau de contaminação (externo, conforme EN 60947-1) 3

Valores mecânicos e ambiente

Tipo de conexão Conexão de encaixe plana 2,8 x 0,8 IEC 760
Quantidade de contatos de abertura 1
Quantidade de contatos de trabalho 1
Quantidade de contatos de abertura forçada 1
Posição de montagem qualquer
Temperatura de armazenamento -25 ... 70 °C
Vida mecânica
Posição 1-2-3-1 0.1 x 10⁶
Posição 1-2-1 0.1 x 10⁶
Corte para montagem D30 (EN IEC 60947-5-1)
Princípio de troca Chave lenta
Classe de proteção
IP00 (Conexões)
IP65 (Em estado montado)
Temperatura ambiente -5 ... 60 °C
Material
Capa Elastômero com baixo teor de PAK, preto
Caixa Plástico, cor preta

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

Chave enable
B10D 0.5 x 10⁶

Diversos

Normas cumpridas 60947-5-8

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 052448
Articlename ZSE2-1
Weight 0,098kg
Customsclass 85365019000
ECLASS 27-37-12-38 Agreement switch
